Pemetaan fire and gas membantu tim proyek memastikan bahwa detektor api dan gas benar-benar dapat mendeteksi bahaya yang ditargetkan—termasuk area yang tertutup peralatan—sebelum fasilitas dibangun atau dimodifikasi.
Mengapa cakupan detektor perlu dipetakan?
Detektor yang andal belum tentu memberi perlindungan efektif bila ditempatkan di lokasi yang tidak dapat “melihat” api atau kebocoran. Tangki, struktur baja, pipe rack, dinding, arah pelepasan gas, dan ventilasi dapat membentuk area yang tidak tercakup. Karena itu, desain Fire and Gas System (FGS) perlu menilai bukan hanya jumlah detektor, tetapi juga jenis, lokasi, orientasi, pengaturan, dan hubungan detektor dengan aksi pada cause and effect matrix.
Fire and gas mapping adalah studi rekayasa untuk menghitung seberapa besar bagian suatu zona—atau berapa banyak skenario kebakaran dan kebocoran yang kredibel—yang dapat dideteksi oleh susunan sensor. Hasilnya biasanya berupa angka cakupan, peta berwarna, daftar blind spot, serta rekomendasi perubahan lokasi atau jumlah detektor.
Studi ini melengkapi pekerjaan identifikasi bahaya seperti HAZOP dan perlu diselaraskan dengan filosofi deteksi serta respons keselamatan fasilitas. Cakupan yang baik tidak menggantikan keandalan instrumen, diagnostik, atau proof test; semuanya berkontribusi pada kinerja fungsi deteksi.
Pendekatan preskriptif dan berbasis kinerja
Penempatan preskriptif
Pendekatan preskriptif memakai aturan tetap dari standar perusahaan, spesifikasi proyek, atau kode yang berlaku—misalnya pola grid atau jumlah detektor tertentu untuk suatu peralatan. Metode ini relatif cepat dan mudah diaudit, serta dapat sesuai untuk area dengan bahaya rendah dan kondisi yang telah dipahami. Namun, aturan jarak saja tidak selalu membuktikan bahwa detektor dapat mencakup bahaya ketika ada penghalang atau geometri yang rumit.
Pemetaan berbasis kinerja
Pendekatan berbasis kinerja berawal dari bahaya dan kriteria risiko. Tim menetapkan target cakupan untuk tiap zona, lalu menguji tata letak dalam model 3D. Metode ini dapat memperlihatkan area terlindung di balik tangki atau pipe rack dan membantu menghindari dua ekstrem: celah deteksi yang tidak tertangani maupun penambahan detektor tanpa manfaat yang jelas.
ISA TR84.00.07 digunakan sebagai panduan evaluasi efektivitas sistem deteksi kebakaran, gas mudah terbakar, dan gas toksik. Target cakupan harus ditetapkan menurut kriteria risiko dan filosofi perusahaan/proyek—bukan disalin begitu saja dari contoh umum atau dianggap sebagai angka universal.
Cakupan geografis dan cakupan skenario
| Metode | Yang diukur | Faktor utama | Penggunaan umum |
|---|---|---|---|
| Cakupan geografis | Fraksi area zona pada elevasi yang ditentukan yang terdeteksi | Posisi, orientasi, pengaturan detektor, dan penghalang | Studi awal dan banyak aplikasi proyek |
| Cakupan skenario | Fraksi skenario kebocoran/kebakaran kredibel yang terdeteksi | Frekuensi, ukuran dan arah pelepasan, serta kondisi angin/cuaca | Area berisiko tinggi atau geometri/skenario khusus |
| Cakupan area bertingkat | Cakupan yang dinilai terpisah menurut kelas sumber kebocoran/zona | Kriteria risiko yang berbeda pada satu fasilitas | Unit dengan tingkat bahaya yang beragam |
Cakupan geografis mengevaluasi porsi area yang dapat dijangkau detektor pada bidang atau elevasi tertentu. Cakupan skenario menilai kejadian yang mungkin terjadi; karena memasukkan karakteristik dan bobot skenario serta kondisi lingkungan, analisisnya lebih kompleks.
Pada laporan, bedakan deteksi oleh satu atau lebih detektor (1ooN) dari deteksi oleh sedikitnya dua detektor (2ooN). 2ooN memerlukan tumpang tindih cakupan antardetektor, sehingga persentasenya dapat lebih rendah daripada 1ooN untuk tata letak yang sama. Pastikan angka yang dilaporkan cocok dengan voting yang benar-benar dipakai oleh logika dan cause and effect matrix. Jangan hanya melaporkan cakupan satu detektor bila aksi keselamatan mensyaratkan voting.
Cara menghitung persentase cakupan
Untuk studi geografis, zona dibagi menjadi sel-sel grid. Perangkat lunak menentukan sel yang terdeteksi oleh minimal satu sensor dan sel yang terdeteksi oleh minimal dua sensor.

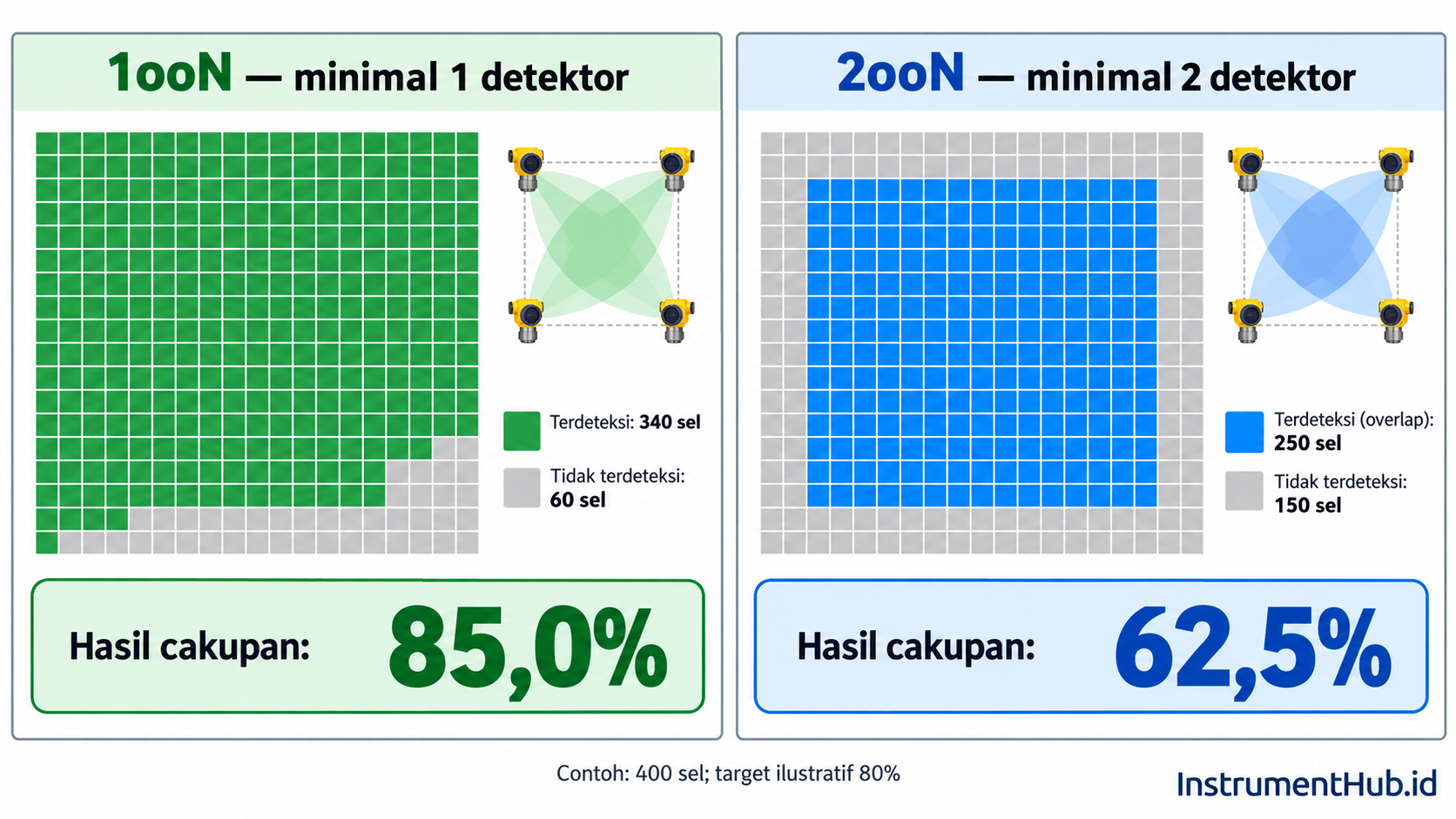

Cakupan 1ooN (%) = (jumlah sel yang terlihat oleh ≥1 detektor ÷ total sel) × 100 Cakupan 2ooN (%) = (jumlah sel yang terlihat oleh ≥2 detektor ÷ total sel) × 100Contoh: sebuah zona memiliki 400 sel. Sebanyak 340 sel terdeteksi oleh setidaknya satu detektor, sementara 250 sel terdeteksi oleh setidaknya dua detektor.
- Cakupan 1ooN = 340 ÷ 400 × 100 = 85,0%.
- Cakupan 2ooN = 250 ÷ 400 × 100 = 62,5%.
Jika target yang ditetapkan untuk contoh ini adalah 80%, hasil 1ooN memenuhi target tersebut, tetapi hasil 2ooN belum memenuhi. Ini menunjukkan mengapa target harus dibandingkan dengan basis voting yang relevan. Nilai 80% di sini hanya target ilustratif, bukan rekomendasi universal.
Jarak detektor gas titik: gunakan sebagai pemeriksaan awal, bukan desain final
Salah satu pendekatan sederhana untuk memperkirakan jarak grid detektor gas titik menggunakan diameter awan gas desain, D. Pada grid persegi, titik terjauh dari detektor berada di tengah persegi. Hubungan geometrinya dapat ditulis:
s ≤ D ÷ √2Contoh ilustratif: jika diameter awan desain D = 5 m, maka jarak grid maksimum dari pendekatan tersebut adalah:
s = 5 ÷ √2 ≈ 3,54 m Luas per sel grid ≈ 3,54 × 3,54 ≈ 12,5 m² Luas zona 20 m × 15 m = 300 m² Perkiraan jumlah titik grid = 300 ÷ 12,5 = 24Angka 24 adalah perkiraan awal berbasis grid ideal dan luas zona. Itu bukan jumlah detektor final yang otomatis memadai. Perhitungan tersebut belum mewakili lokasi sumber kebocoran, bentuk zona, penghalang, arah angin, pola ventilasi, jenis gas, tekanan pelepasan, karakteristik sensor, maupun persyaratan voting. Model 3D dan basis desain proyek tetap diperlukan.
Materi yang dirangkum menggunakan awan desain 5 m sebagai contoh untuk area proses yang relatif padat; fasilitas terbuka seperti tank farm dapat membutuhkan basis awan yang berbeda. Ukuran kebocoran minimum yang kredibel juga perlu didefinisikan dalam filosofi deteksi. Jangan memakai satu ukuran awan atau jarak sebagai aturan lintas fasilitas tanpa analisis risiko dan persetujuan proyek.

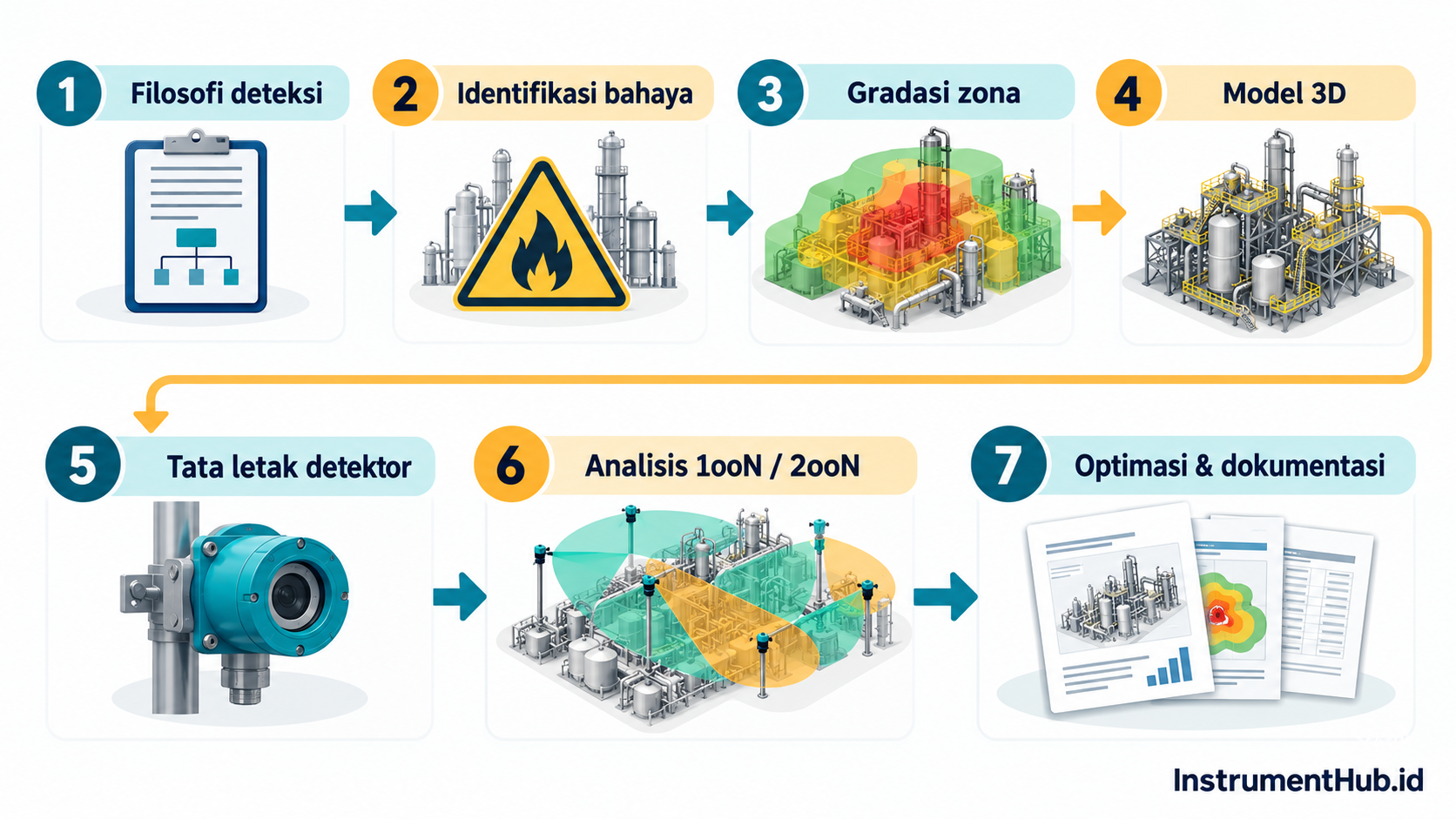

Tujuh langkah studi fire and gas mapping
- Tetapkan filosofi deteksi. Definisikan jenis dan ukuran bahaya yang perlu dideteksi, zona yang dianalisis, voting, serta respons yang diharapkan.
- Identifikasi sumber bahaya. Gunakan keluaran studi bahaya dan data proses untuk mendata fluida, sumber kebocoran, jenis kebakaran, serta kondisi operasi yang relevan.
- Kelompokkan zona dan target. Tentukan kelas bahaya dan target cakupan tiap zona berdasarkan kriteria risiko perusahaan/proyek.
- Bangun model 3D. Masukkan peralatan dan penghalang penting—seperti vessel, dinding, struktur, dan pipe rack—yang dapat mengubah arah pandang atau cakupan.
- Susun tata letak awal. Pilih teknologi deteksi dan tempatkan detektor dengan mempertimbangkan sumber bahaya, orientasi, karakteristik instrumen, dan kondisi area.
- Jalankan analisis cakupan. Hitung cakupan geografis dan/atau skenario, termasuk hasil 1ooN dan 2ooN bila relevan; tinjau peta untuk celah serta tumpang tindih.
- Optimalkan dan dokumentasikan. Evaluasi pemindahan atau penambahan detektor, lalu dokumentasikan asumsi, target, hasil, batasan, dan perubahan desain yang diperlukan.
Filosofi deteksi sebaiknya ditetapkan sejak tahap perencanaan. Tata letak awal dapat disiapkan pada FEED, kemudian analisis rinci diperbarui saat model 3D berkembang. Lakukan peninjauan ulang bila tata letak peralatan, struktur, atau kondisi proses berubah; modifikasi plant dapat membentuk blind spot baru.
Bentuk cakupan dan pemilihan jenis detektor
| Jenis detektor | Representasi cakupan sederhana | Penggunaan yang lazim |
|---|---|---|
| Detektor api optik (UV/IR atau multi-spektrum) | Kerucut bidang pandang | Api hidrokarbon di area terbuka |
| Detektor gas titik katalitik atau inframerah | Zona lokal di sekitar sensor; pendekatan sederhana dapat digambarkan seperti volume bola | Kebocoran di sekitar pompa, kompresor, dan flange |
| Detektor gas inframerah open-path | Jalur antara unit pemancar dan penerima dengan volume deteksi di sekitarnya | Perimeter dan pipe rack panjang |
| Detektor gas toksik titik, misalnya H₂S | Zona lokal dekat sumber atau area yang perlu dipantau | Peringatan pelepasan gas toksik |
| Detektor kebocoran gas ultrasonik | Jangkauan yang terkait karakteristik suara kebocoran | Kebocoran gas bertekanan, termasuk area berangin |
Bentuk pada tabel adalah penyederhanaan untuk membantu memahami pemetaan, bukan model performa universal. Jangkauan detektor api dipengaruhi bahan bakar, pengaturan sensitivitas, model perangkat, dan metode pengujian. Karena itu, jangan memakai angka jangkauan katalog tanpa memastikan kondisi pengujiannya sesuai dengan bahaya desain dan basis proyek.
Untuk sensor gas, lokasi yang tepat bergantung pada sifat gas, kondisi pelepasan, ventilasi, serta tujuan deteksi. Menempatkan detektor hanya menurut jarak geometris dapat gagal menangkap perilaku awan gas yang sebenarnya.
Peran model 3D dan perangkat lunak
Perangkat lunak pemetaan dapat memanfaatkan model 3D fasilitas untuk menelusuri garis pandang detektor api. Vessel, baja, dan dinding dapat memotong bidang pandang dan menciptakan bayangan pada peta cakupan. Modul gas dapat menggunakan pendekatan awan sederhana atau hasil simulasi dispersi, bergantung pada metode studi dan kebutuhan proyek.
Tampilan 2D dapat menyembunyikan area terlindung di balik atau di bawah struktur. Karena itu, pemeriksaan 3D sangat berguna pada modul kilang, fasilitas lepas pantai, dan area proses yang padat. Hasil perangkat lunak tetap bergantung pada kualitas model, asumsi, data detektor, serta skenario yang dimasukkan—bukan pengganti tinjauan rekayasa.
Pemetaan bukan pekerjaan sekali selesai. Ulangi atau evaluasi dampak perubahan saat peralatan, pipe rack, dinding, konfigurasi proses, atau filosofi deteksi berubah. Hasil studi harus ditautkan ke persyaratan keselamatan dan cause and effect matrix agar cakupan yang dianalisis konsisten dengan aksi sistem.
Kesalahan yang sering terjadi
- Memilih lokasi detektor gas tanpa mempertimbangkan sifat gas, tekanan pelepasan, dan sumber kebocoran.
- Mengabaikan arah angin dan ventilasi ketika studi memerlukan analisis skenario.
- Memasang detektor api dengan vessel atau pipe rack menghalangi bidang pandangnya.
- Menganggap jarak maksimum katalog sama dengan cakupan efektif di lapangan.
- Hanya melaporkan 1ooN padahal fungsi terkait menggunakan 2ooN.
- Tidak memperbarui analisis setelah perubahan tata letak fasilitas.
- Tidak menyelaraskan hasil pemetaan dengan logika dan aksi pada cause and effect matrix.
- Menganggap penambahan jumlah detektor otomatis meningkatkan keselamatan; penempatan buruk dapat menambah biaya dan alarm/trip yang tidak diinginkan tanpa menutup celah yang penting.
Cakupan dan keandalan adalah aspek yang berbeda tetapi saling melengkapi. Peta cakupan yang baik tidak menghapus kebutuhan untuk memastikan kesehatan loop, diagnostik, pemeliharaan, dan proof test sesuai persyaratan proyek.
Di mana studi ini digunakan?
Fire and gas mapping relevan untuk kilang dan petrokimia, platform lepas pantai, fasilitas LNG dan pemrosesan gas, tank farm, serta unit kimia dan farmasi. Fokus tiap area berbeda: pump bay dan compressor house memiliki sumber kebocoran lokal; modul padat memerlukan perhatian pada penghalang; sedangkan fasilitas terbuka dapat memerlukan basis awan desain yang berbeda.
Contoh penerapan di area pompa
Misalkan area pompa memiliki beberapa sumber potensial kebocoran di sekitar flange dan seal, ditambah pipe rack yang memotong garis pandang detektor api. Tim terlebih dahulu menetapkan skenario dan target zona. Model 3D kemudian digunakan untuk mengevaluasi apakah sensor gas menjangkau sumber yang ditetapkan serta apakah detektor api memiliki bidang pandang yang cukup. Peta 1ooN dan 2ooN ditinjau sesuai voting sistem. Bila target belum tercapai, tim mengevaluasi relokasi atau penambahan sensor dan memperbarui dokumen desain. Hasilnya tidak boleh disimpulkan hanya dari jumlah sensor atau satu tampilan denah 2D.
Kesimpulan
Fire and gas mapping mengubah penempatan detektor dari perkiraan menjadi evaluasi cakupan yang dapat ditinjau. Nilai utamanya adalah menemukan blind spot, memeriksa dampak penghalang, dan memastikan hasil sesuai filosofi deteksi serta voting sistem. Perhitungan grid sederhana dapat membantu pemeriksaan awal, tetapi keputusan desain harus mempertimbangkan bahaya, geometri, karakteristik detektor, kondisi lingkungan, dan kriteria risiko proyek.
