Partial Stroke Test (PST) pada ESD Valve: Empat Metode, Risiko, dan Cara Membaca Hasilnya

PST memeriksa sebagian kemampuan gerak ESD valve tanpa otomatis membuktikan bahwa katup dapat menutup penuh saat dibutuhkan.

Emergency Shutdown (ESD) valve dapat berada pada posisi terbuka selama berbulan-bulan ketika proses berjalan normal. Pada saat terjadi kondisi berbahaya, valve justru harus bergerak menuju posisi aman sesuai fungsi keselamatannya. Masalah seperti stiction, gangguan actuator, atau suplai udara yang tidak memadai mungkin baru terlihat ketika valve diperintah bergerak.

Partial Stroke Test (PST) menggerakkan valve hanya sebagian dari total travel untuk memeriksa responsnya. Teknik ini dapat membantu menemukan sebagian kegagalan tanpa melakukan penutupan penuh yang mungkin mengganggu proses. Namun, cara pengujian menentukan jenis kegagalan yang dapat dideteksi sekaligus risiko yang ditimbulkan selama pengujian.

Apa itu Partial Stroke Test pada ESD valve?

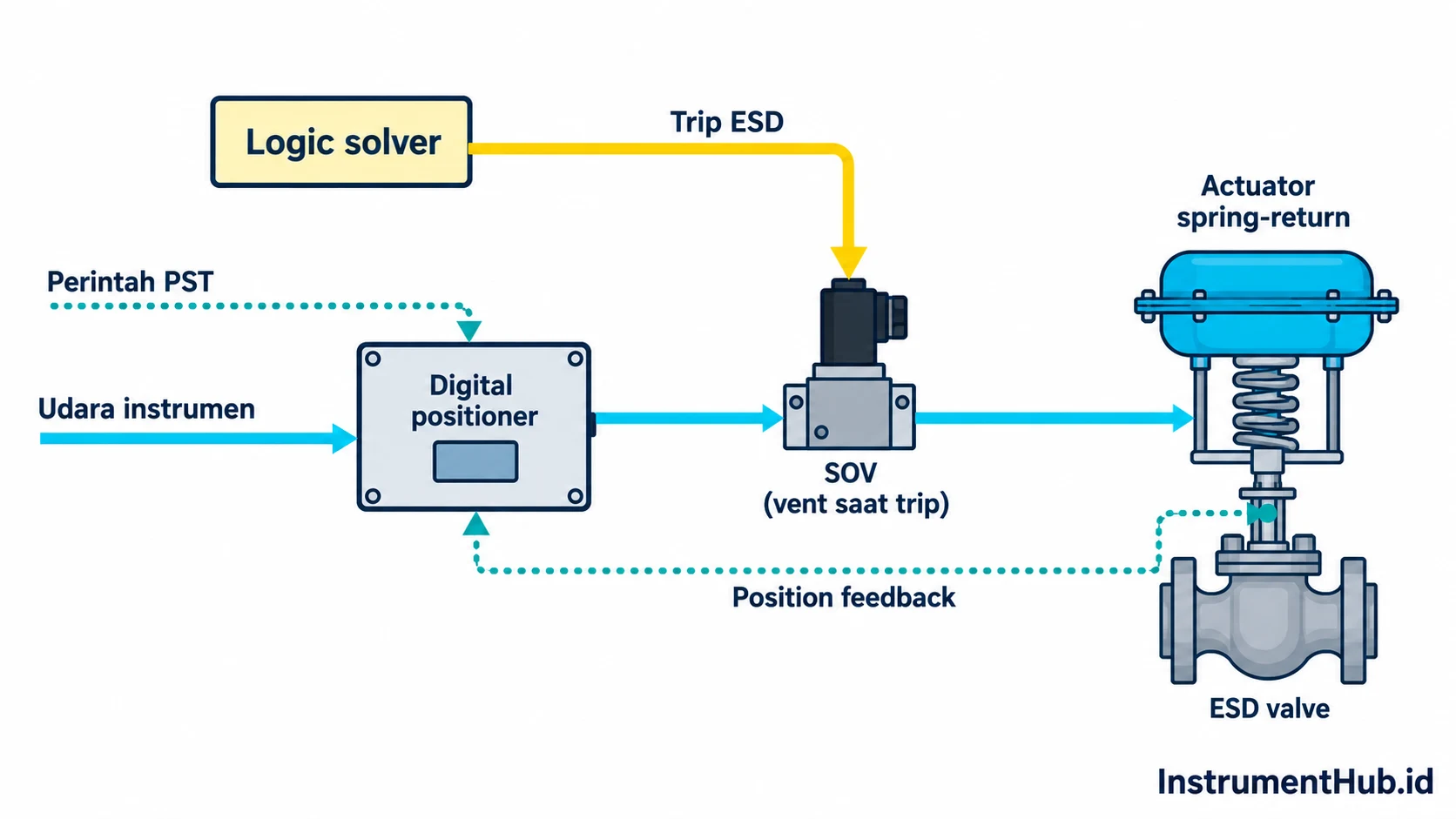

PST adalah pengujian yang memerintahkan ESD valve bergerak sebagian menuju posisi trip, kemudian mengembalikannya ke posisi operasi. Misalnya, sebuah prosedur dapat menetapkan target 10% atau 20% dari total travel. Angka itu hanya ilustrasi, bukan setpoint universal. Target yang aman bergantung pada valve, actuator, karakteristik proses, dan analisis risiko fasilitas.

ESD valve merupakan final element dalam suatu Safety Instrumented Function (SIF). Jika kondisi yang memicu trip terjadi, valve harus mencapai tindakan aman yang telah ditetapkan. PST dapat menguji sebagian rantai gerak dan feedback yang benar-benar dilalui selama pengujian, tetapi tidak membuktikan semua bagian rantai keselamatan atau kemampuan mencapai posisi akhir.

Mengapa PST diperlukan?

Valve yang jarang bergerak dapat mengalami perubahan friction, penurunan performa actuator, masalah pneumatic supply, atau stiction. Ketika parameter yang relevan dipantau, PST dapat mengungkap pergerakan yang lambat, travel yang tidak mencapai target, atau respons yang berbeda dari baseline.

Pada konfigurasi yang dinilai aman, PST dapat dilakukan ketika proses masih berjalan. Ini dapat mengurangi kebutuhan shutdown khusus untuk pengujian gerak terbatas. Namun, keuntungan operasional tersebut tidak boleh mengalahkan persyaratan SIF: metode, waktu pelaksanaan, kondisi proses, dan pengendalian bypass tetap memerlukan persetujuan fasilitas.

Alur umum pengujian

1. Pastikan identitas valve, kondisi proses, otorisasi, dan kriteria penerimaan sudah jelas.
2. Inisiasi PST melalui perangkat atau sistem yang memang dirancang untuk metode tersebut.
3. Pantau pergerakan menuju target travel dan parameter pendukung yang tersedia.
4. Hentikan atau abort pengujian sesuai logika yang tervalidasi; kembalikan valve ke posisi operasi.
5. Evaluasi hasil, alarm, dan dampaknya terhadap ketersediaan fungsi keselamatan.
6. Pastikan seluruh pembatas, bypass, dan konfigurasi sementara dipulihkan; dokumentasikan hasilnya.

Apabila valve tidak bergerak, bergerak berlebihan, atau tidak pulih dengan benar, perlakukan sebagai temuan yang memerlukan penilaian dampak pada SIF. Jangan hanya mencatatnya sebagai pekerjaan maintenance rutin.

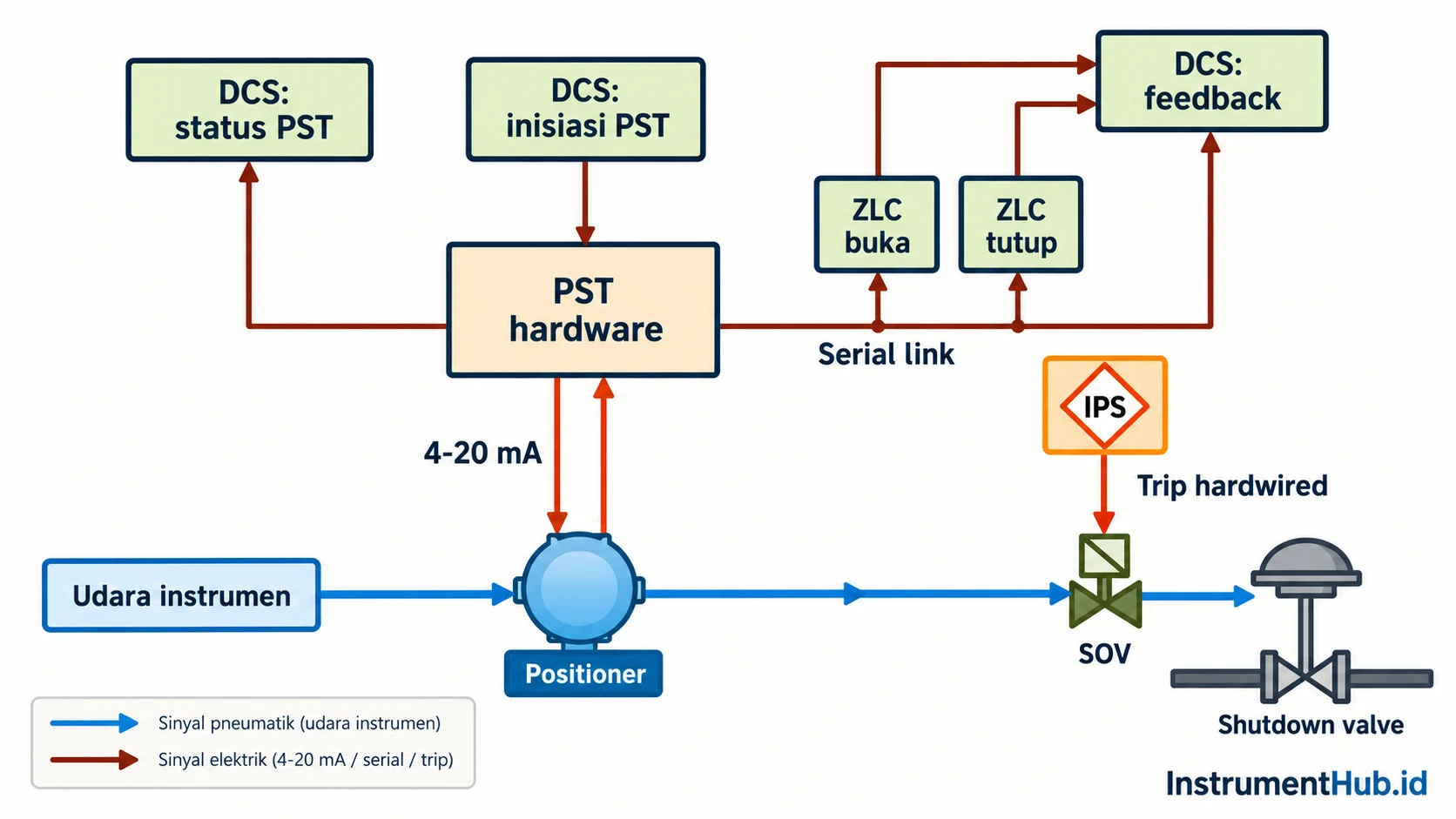

Contoh arsitektur sinyal dan feedback

Pada salah satu contoh arsitektur PST, DCS memulai pengujian dan menerima statusnya melalui PST hardware. Positioner mengatur tekanan udara menuju SOV dan actuator, sementara position feedback dapat disalurkan melalui perangkat pengujian ke DCS. Perintah trip dari Independent Protection System (IPS) menuju SOV melalui jalur hardwired tersendiri. Susunan ini adalah contoh, bukan rancangan universal. Lokasi sensor, protokol komunikasi, dan prioritas trip perlu dikonfirmasi pada diagram serta safety requirements specification fasilitas.

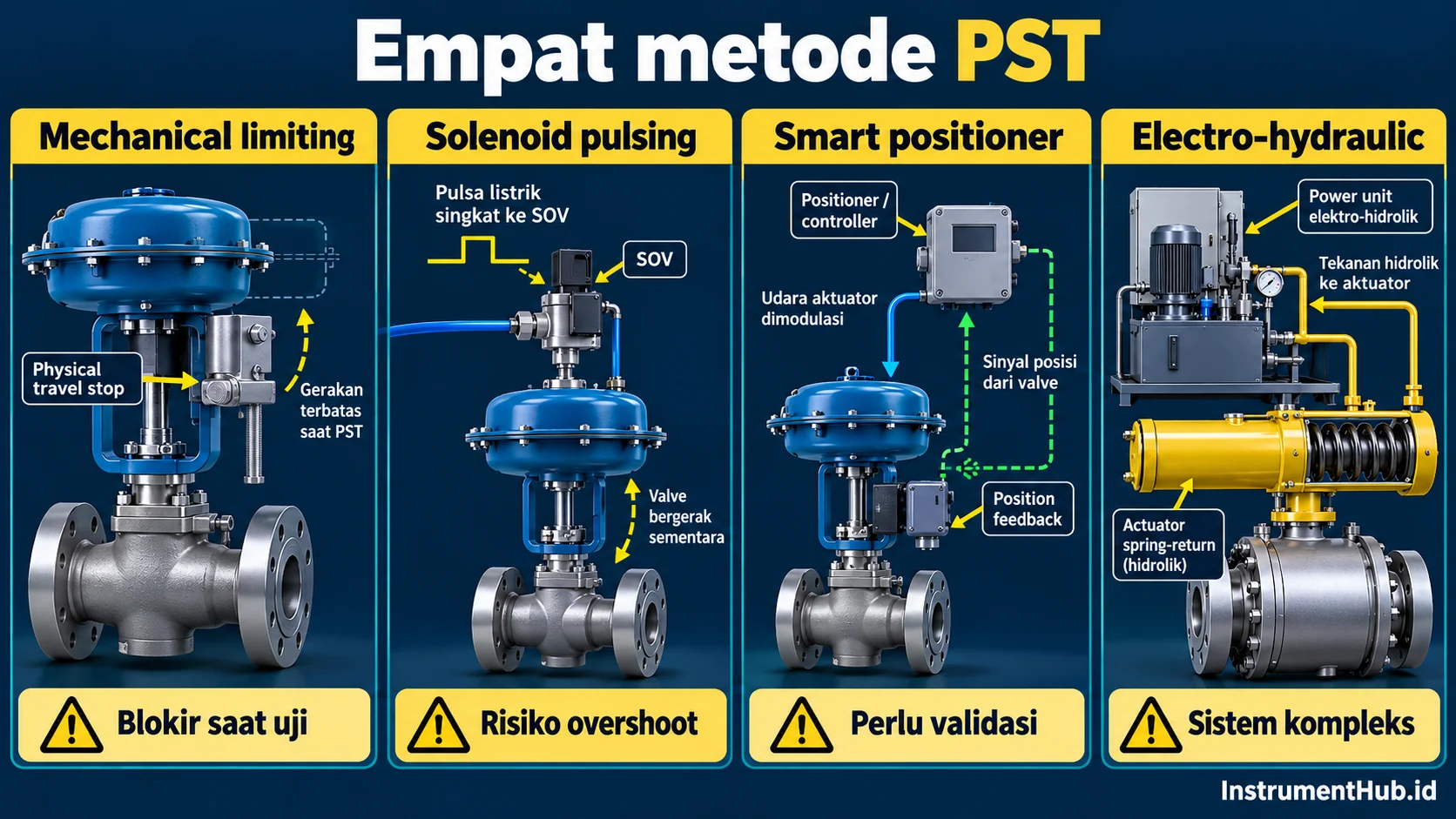

Empat metode Partial Stroke Test

Perbedaan paling penting di antara metode berikut bukan hanya harga perangkat, melainkan bagaimana gerakan dibatasi, seberapa baik hasilnya diamati, dan apakah valve tetap mampu merespons demand keselamatan selama uji.

1. Mechanical limiting: jammer atau collar

Perangkat mekanis dipasang pada actuator untuk membatasi travel. Personel lapangan memasang pembatas, memberikan perintah uji, memastikan valve bergerak sampai batas yang ditetapkan, lalu memulihkan peralatan. Pembatas dapat mencegah valve melampaui batas mekanisnya bila terpasang dan bekerja sesuai desain.

Kelebihannya adalah prinsip kerja sederhana tanpa software diagnostik yang kompleks. Kekurangannya, kegiatan memerlukan akses lapangan dan hasil pengamatan sederhana sering hanya berupa pass/fail. Risiko utama: selama pembatas masih terpasang, valve mungkin tidak dapat menutup penuh pada demand keselamatan yang nyata. Waktu ketidaktersediaan ini harus dinilai dan pembatas wajib dilepas serta diverifikasi setelah pengujian.

2. Solenoid pulsing

Logic solver mengubah kondisi Solenoid Operated Valve (SOV) selama pulsa singkat sehingga actuator mulai bergerak. SOV kemudian dikembalikan sebelum valve bergerak terlalu jauh. Limit switch atau position transmitter, jika tersedia, digunakan untuk memeriksa respons.

Metode ini berpotensi memakai hardware yang sudah ada, tetapi panjang pulsa yang cocok bergantung pada respons valve dan kondisi operasi. Pulsa yang tidak tepat, perubahan tekanan proses, atau SOV yang macet pada posisi vent dapat membuat gerakan melebihi target bahkan menuju penutupan penuh. Durasi pulsa harus diuji dan divalidasi per aplikasi; tidak ada nilai millisecond yang aman secara universal.

3. Smart positioner atau digital valve controller

Perangkat yang mendukung PST mengatur tekanan actuator sambil memantau position feedback untuk mencapai target travel. Bergantung pada model dan konfigurasi, perangkat dapat mencatat pressure, travel, waktu respons, alarm, serta valve signature. Closed-loop control dan abort criteria dapat membantu mengendalikan uji, tetapi tidak menghapus risiko kegagalan.

Contoh keluarga perangkat yang terkait dalam sumber teknis adalah Fisher FIELDVUE DVC6200 SIS dan Neles ValvGuard. Kesesuaian varian, arsitektur trip, sertifikasi, serta fitur yang aktif harus diperiksa pada dokumentasi model spesifik. Perintah keselamatan harus tetap memiliki prioritas sesuai desain SIF ketika PST berlangsung. Tambahan perangkat juga membawa kebutuhan konfigurasi, validasi, dan pemeliharaan.

4. Electro-hydraulic solution

Pada aplikasi yang memerlukan gaya atau torsi besar, actuator electro-hydraulic dapat melakukan PST dengan mengendalikan tekanan hidraulik dan memantau travel. Sistem spring-return tertentu memanfaatkan pelepasan tekanan untuk memulai gerakan. Ketersediaan data position dan pressure bergantung pada peralatan.

Metode ini relevan bila arsitektur valve memang menggunakan actuator hidraulik, tetapi memerlukan perhatian pada kebocoran, kondisi fluida, rangkaian kontrol, dan pemulihan setelah uji. Rotork Skilmatic merupakan contoh keluarga actuator yang perlu dinilai berdasarkan model serta konfigurasi aktual, bukan dianggap otomatis cocok untuk semua ESD valve.

Ringkasan pemilihan metode

Metode	Kendali travel	Diagnostik tipikal	Risiko yang perlu dinilai
Mechanical limiting	Batas fisik sementara	Terbatas jika hanya observasi	Valve terhalang menutup penuh selama pembatas terpasang
Solenoid pulsing	Durasi pulsa SOV	Terbatas jika hanya position feedback	Overshoot atau spurious trip
Smart positioner	Kontrol berbasis feedback, jika didukung	Pressure, travel, alarm, dan tren sesuai model	Konfigurasi, sensor, integrasi, dan validasi trip
Electro-hydraulic	Kendali rangkaian hidraulik	Bergantung perangkat	Kompleksitas sistem dan masalah hidraulik

Tabel ini perbandingan kualitatif. Datasheet, manual, hasil validasi, dan analisis keselamatan fasilitas tetap menjadi dasar keputusan.

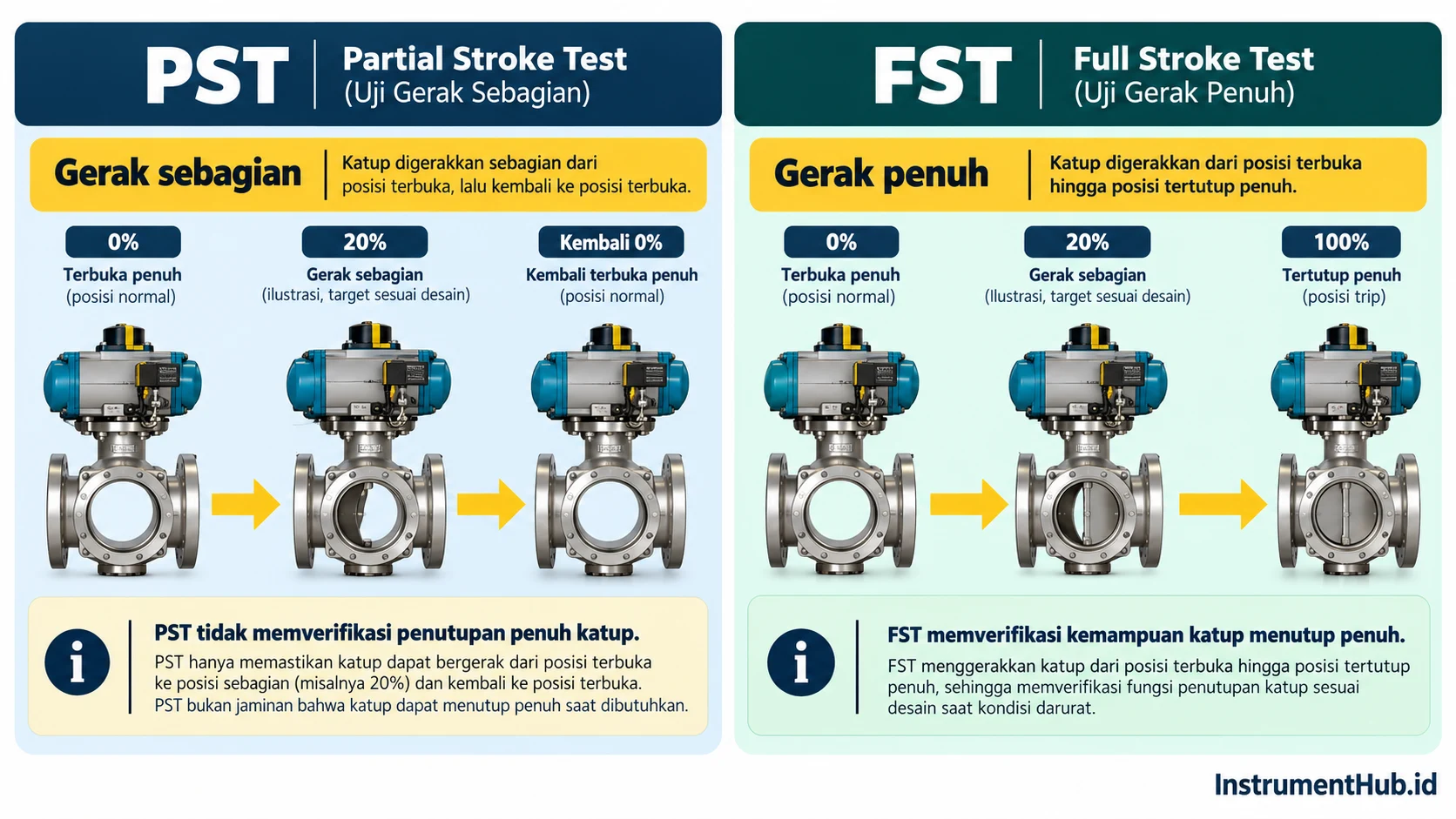

PST dibandingkan dengan Full Stroke Test

PST menguji gerak hanya pada rentang terbatas, lalu mengembalikan valve ke posisi operasi. Full Stroke Test (FST) menguji gerak sampai posisi akhir yang dipersyaratkan. Karena itu, keduanya tidak menghasilkan bukti yang sama.

Aspek	PST	FST
Rentang gerak	Sebagian travel	Travel penuh sesuai prosedur
Informasi utama	Respons awal dan parameter pada rentang uji	Kemampuan bergerak sepanjang travel yang diuji
Dampak proses	Mungkin dapat dilakukan saat beroperasi jika aman	Dapat memerlukan shutdown atau pengaturan proses
Keterbatasan	Tidak membuktikan penutupan penuh atau tight shutoff	Tidak otomatis mencakup setiap mode kegagalan tanpa prosedur lengkap

PST tidak otomatis menggantikan FST atau proof test lain. Jika persyaratan mencakup final position, closing time, seat leakage, atau fungsi komponen tertentu, aspek tersebut harus diuji dengan metode yang benar-benar memverifikasinya.

Apakah PST meningkatkan SIL?

Safety Integrity Level (SIL) adalah persyaratan kinerja suatu SIF, bukan label yang otomatis naik setelah sebuah valve diberi fitur PST. PST berpotensi membantu mendeteksi sebagian dangerous undetected failures dan memengaruhi perhitungan keandalan bila diagnostic coverage, frekuensi uji, failure data, dan tindakan ketika uji gagal dapat dibuktikan.

Analisis juga harus memasukkan kegagalan tambahan akibat perangkat PST, waktu ketika fungsi keselamatan dibatasi, serta cakupan yang tidak diuji. Karena itu, klaim perbaikan PFDavg atau pemenuhan SIL memerlukan perhitungan SIF yang tervalidasi, bukan sekadar daftar fitur dari vendor.

Risiko dan pemeriksaan sebelum serta sesudah PST

• Demand saat uji: pastikan respons terhadap trip nyata tidak terhalang, terutama ketika menggunakan mechanical stop atau bypass.
• Spurious trip: periksa potensi overshoot, perubahan tekanan proses, dan failure mode SOV atau actuator.
• Konfigurasi: pastikan target travel, abort criteria, sinyal trip, dan position feedback sesuai desain.
• Kriteria penerimaan: tetapkan target, batas waktu respons, alarm, status akhir, serta langkah bila hasil gagal sebelum uji dimulai.
• Pemulihan: verifikasi valve kembali ke posisi operasi; pembatas dan bypass sementara ditangani sesuai prosedur.
• Dokumentasi: catat identitas valve, kondisi proses, metode, hasil, penyimpangan, dan tindak lanjut.

Sebagai contoh, bila pada pengujian rutin valve hanya bergerak sedikit dan pressure actuator berubah lebih besar dari baseline, engineer perlu menilai kemungkinan peningkatan friction, masalah udara instrumen, atau perubahan kondisi proses. Hasil tersebut bukan diagnosis otomatis stiction. Jika valve gagal mencapai target, evaluasi segera status SIF dan pengendalian risiko sebelum menunggu jadwal maintenance berikutnya.

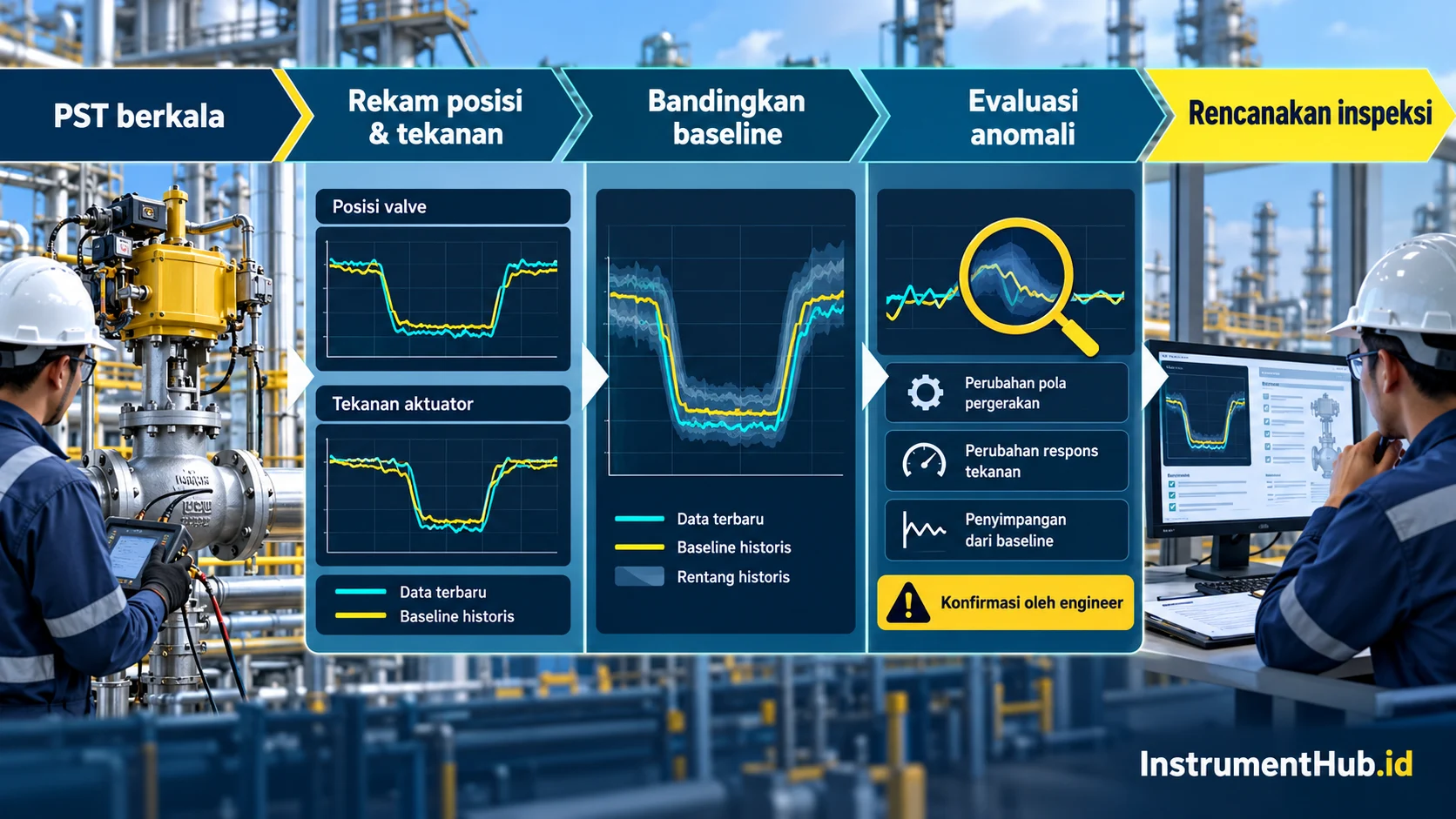

Valve signature dan predictive maintenance

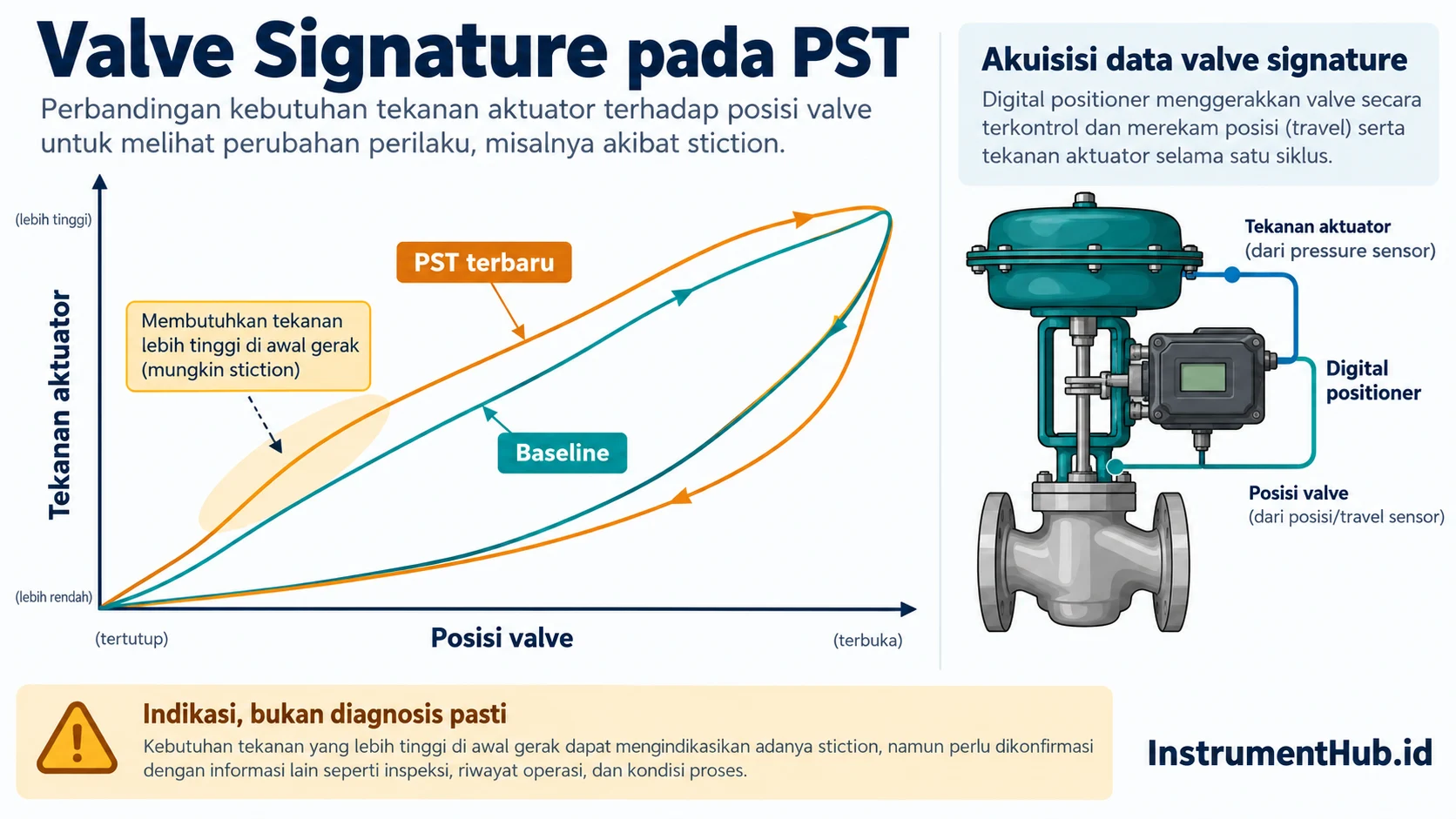

Digital valve controller tertentu dapat menyediakan kurva hubungan pressure terhadap travel, sering disebut valve signature. Membandingkan hasil PST terbaru dengan baseline pada kondisi yang sebanding dapat memberi indikasi perubahan gaya yang diperlukan untuk mulai bergerak, respons yang melambat, atau gerakan yang tidak konsisten.

Tren yang terlihat perlu ditafsirkan bersama process pressure, instrument air, kondisi actuator, sensor, dan setting perangkat. Tidak semua metode PST menghasilkan valve signature; pembatas mekanis sederhana yang hanya mencatat pass/fail tidak menyediakan informasi diagnostik setara.

Dengan data yang cukup konsisten, tim reliability dapat memprioritaskan inspeksi berdasarkan indikasi perubahan kondisi. Ini merupakan dukungan untuk condition-based maintenance, bukan janji bahwa kerusakan dapat diprediksi secara pasti.

Kesimpulan

PST memberi kesempatan memeriksa sebagian kemampuan gerak ESD valve di antara kegiatan pengujian penuh. Mechanical limiting sederhana tetapi dapat membatasi respons terhadap trip selama pembatas terpasang. Solenoid pulsing memakai perangkat yang tersedia tetapi sensitif terhadap respons sistem. Smart positioner menawarkan kontrol dan data diagnostik jika modelnya mendukung, sedangkan electro-hydraulic cocok untuk arsitektur aktuasi yang sesuai.

Metode terbaik adalah metode yang memenuhi kebutuhan SIF dan proses setelah risiko, cakupan pengujian, kemampuan personel, serta kondisi pemulihan diuji secara nyata. PST tetap melengkapi, bukan menggantikan secara otomatis, FST dan proof test.

FAQ

Apakah PST bisa dilakukan tanpa plant shutdown?

Bisa pada sebagian konfigurasi, bila desain, kondisi proses, penilaian risiko, dan prosedur fasilitas mengizinkan. Tidak berlaku untuk semua valve.

Apakah PST membuktikan ESD valve pasti dapat menutup penuh?

Tidak. Gerakan sebagian tidak membuktikan kemampuan mencapai posisi akhir, closing time penuh, atau tight shutoff.

Seberapa sering PST dilakukan?

Interval ditentukan dalam strategi pengujian SIF berdasarkan failure data, diagnostic coverage yang dapat dibuktikan, kebutuhan proses, rekomendasi vendor, dan evaluasi risiko. Tidak ada interval tunggal untuk semua fasilitas.

Apakah PST dapat mendeteksi stiction?

PST dapat menunjukkan indikasi stiction pada rentang yang diuji bila posisi dan parameter relevan dipantau. Perubahan kurva tidak otomatis membuktikan penyebabnya.
