Rotameter merupakan salah satu flowmeter yang banyak digunakan untuk mengukur laju aliran fluida secara sederhana. Ciri utamanya adalah adanya float yang bergerak di dalam tube akibat aliran fluida.
Berbeda dengan flowmeter yang menghasilkan sinyal listrik seperti magnetic flowmeter atau Coriolis flowmeter, rotameter pada konfigurasi mekanis umumnya memberikan indikasi flow melalui posisi float terhadap skala.

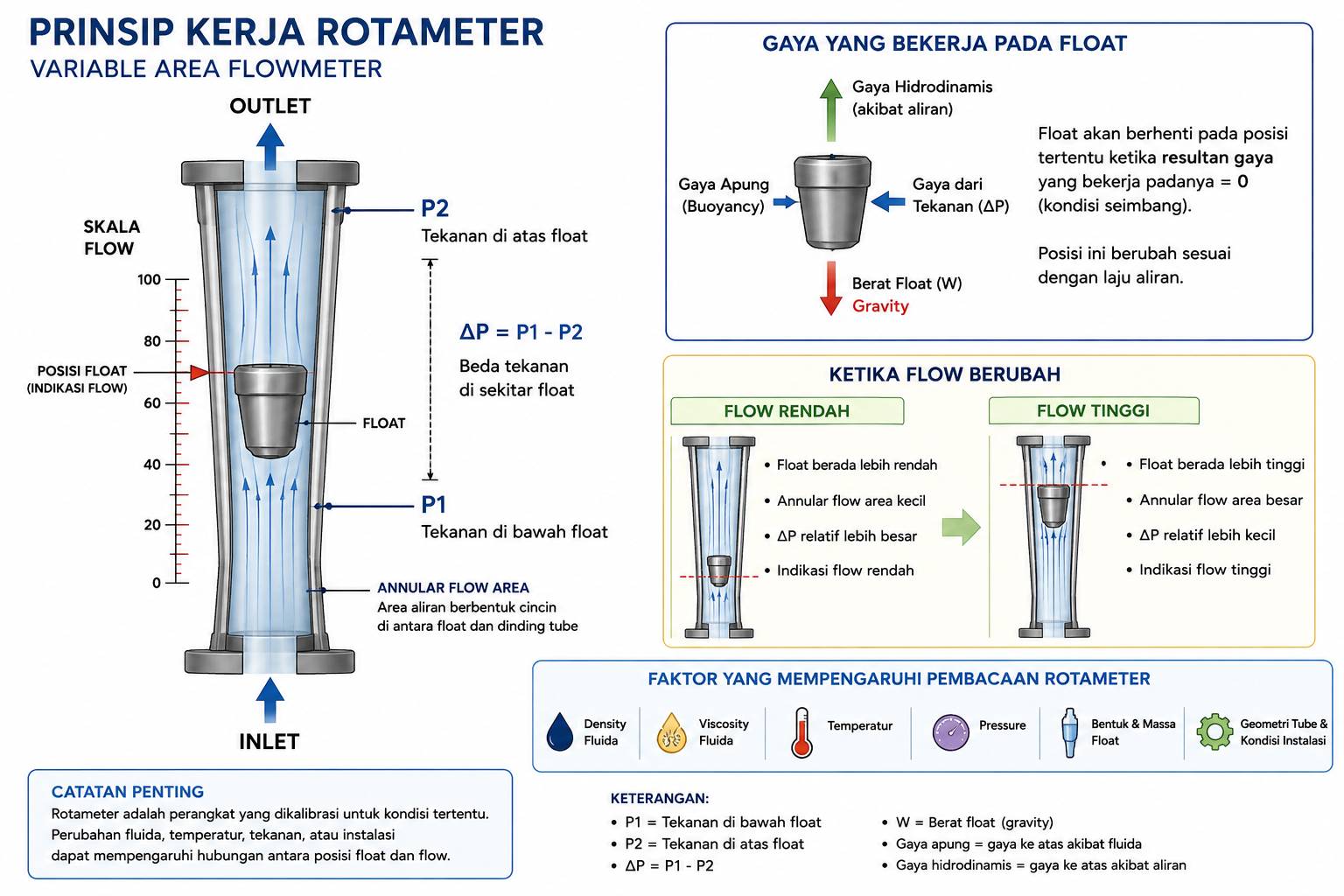

Prinsip dasarnya disebut variable area, karena luas penampang aliran yang tersedia untuk fluida berubah mengikuti posisi float.

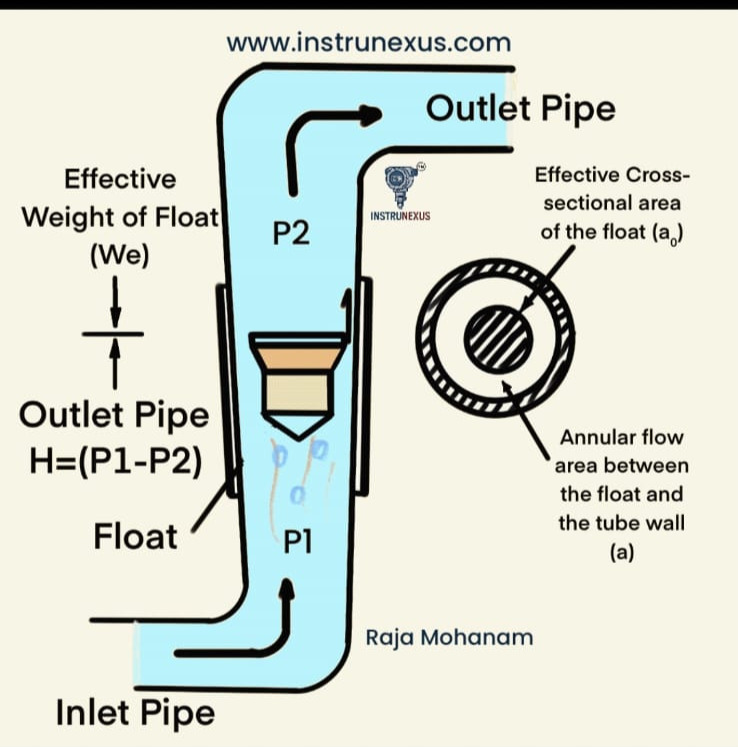

Gambar yang diberikan memperlihatkan konsep tersebut: fluida masuk dari bagian bawah, melewati celah berbentuk annular antara float dan dinding tube, kemudian keluar melalui outlet. Di sekitar float terdapat tekanan P1 di sisi bawah dan P2 di sisi atas.
Apa Itu Rotameter?
Rotameter adalah jenis variable-area flowmeter yang mengukur flow berdasarkan posisi sebuah float di dalam tube.
Secara sederhana:
Flow meningkat → float naik → area aliran meningkat → gaya-gaya pada float kembali seimbang.
Sebaliknya:
Flow menurun → float turun → area aliran mengecil → kondisi keseimbangan tercapai kembali pada posisi yang lebih rendah.
Jadi, posisi float bukan sekadar indikator mekanis. Posisi tersebut merupakan hasil dari keseimbangan gaya yang terjadi akibat interaksi antara fluida dan float.
Bagaimana Cara Kerja Rotameter?
Prinsip kerja rotameter dapat dipahami melalui beberapa tahap.
1. Fluida masuk dari bagian bawah
Pada konfigurasi rotameter yang umum, fluida memasuki tube dari bagian bawah dan mengalir ke atas.
Fluida kemudian melewati ruang sempit antara float dan dinding tube.
Ruang tersebut disebut annular flow area, yaitu area berbentuk cincin yang menjadi jalur aliran di sekeliling float.
Pada gambar, area ini ditunjukkan sebagai:
Annular flow area between the float and the tube wall
2. Float mengalami gaya dari fluida
Ketika fluida mengalir melewati float, float mengalami beberapa gaya.
Secara konseptual terdapat:
- berat float ke bawah,
- gaya apung fluida ke atas,
- gaya hidrodinamis akibat aliran,
- serta efek tekanan pada permukaan float.
Untuk kondisi operasi tertentu, float akan berhenti pada posisi ketika resultan gaya yang bekerja padanya mencapai keseimbangan.
Inilah alasan float tidak terus naik meskipun fluida terus mengalir.
3. Float naik ketika flow meningkat
Ketika laju aliran bertambah, interaksi fluida dengan float juga berubah sehingga float terdorong menuju posisi yang lebih tinggi.
Ketika float naik, geometri antara float dan tube menghasilkan area aliran yang lebih besar.
Area yang lebih besar memungkinkan aliran melewati float dengan kondisi gaya yang kembali seimbang.
Karena itu, pada rotameter:
Semakin tinggi posisi float, semakin besar flow yang ditunjukkan, dengan asumsi fluida, kondisi operasi, dan kalibrasi flowmeter sesuai dengan aplikasinya.
4. Float turun ketika flow berkurang
Jika flow berkurang, gaya hidrodinamis yang bekerja pada float juga berubah.
Float kemudian bergerak ke bawah sampai diperoleh posisi keseimbangan baru.
Posisi tersebut kemudian dibaca pada skala rotameter.
Memahami P1 dan P2 pada Rotameter
Pada gambar terdapat dua tekanan yang diberi label:
- P1 = tekanan di sisi bawah float
- P2 = tekanan di sisi atas float
Sehingga beda tekanan dapat ditulis:
Beda tekanan ini berhubungan dengan gaya akibat tekanan yang bekerja pada float.
Gambar juga menunjukkan konsep effective weight of float (We), yaitu berat efektif float yang perlu dipertimbangkan dalam kondisi fluida tertentu.
Namun, penting untuk diperhatikan bahwa rotameter tidak sebaiknya dijelaskan hanya sebagai alat yang mengukur flow dari beda tekanan P1 − P2.
Ini adalah salah satu bagian yang sering disederhanakan secara berlebihan.
Pada variable-area flowmeter, posisi float merupakan hasil interaksi beberapa gaya, termasuk berat float, buoyancy, dan gaya akibat aliran. Hubungan matematis detailnya bergantung pada geometri float dan tube serta sifat fluida.
Jadi:
ΔP bukan satu-satunya faktor yang menentukan posisi float.
Apa Fungsi Float pada Rotameter?
Float merupakan komponen utama yang merespons perubahan aliran.
Bentuk float tidak selalu sama. Desainnya dapat dibuat dengan geometri tertentu untuk menghasilkan karakteristik pengukuran yang sesuai dengan tube dan range flowmeter.
Ketika float bergerak, luas celah aliran di sekelilingnya berubah.
Secara konseptual:
| Kondisi | Posisi Float | Annular Flow Area | Indikasi Flow |
|---|---|---|---|
| Flow rendah | Rendah | Kecil | Rendah |
| Flow meningkat | Naik | Bertambah | Bertambah |
| Flow tinggi | Lebih tinggi | Lebih besar | Tinggi |
Hubungan antara posisi float dan flow tidak boleh diasumsikan selalu linear. Skala rotameter dibuat berdasarkan desain dan karakteristik flowmeter serta kondisi fluida yang digunakan untuk kalibrasi.
Mengapa Luas Aliran Berubah?
Inilah inti dari istilah variable area.
Pada flowmeter dengan fixed-area seperti orifice plate, area bukaan relatif tetap sementara perubahan flow menghasilkan perubahan kondisi tekanan.
Pada rotameter, sebaliknya, area aliran berubah mengikuti posisi float.
Secara sederhana dapat digambarkan:
Flow naik
↓
Float bergerak naik
↓
Annular area bertambah
↓
Kondisi gaya pada float berubah
↓
Float berhenti pada posisi keseimbangan baru
Inilah mekanisme yang memungkinkan posisi float digunakan sebagai indikasi laju aliran.
Hubungan Flow, Float, dan Tube
Tube rotameter umumnya memiliki bentuk yang memungkinkan ruang antara float dan dinding tube berubah ketika float bergerak.
Pada posisi bawah, celah aliran relatif kecil.
Ketika float bergerak ke atas, luas celah yang tersedia bagi fluida menjadi lebih besar.
Karena itu, posisi float memiliki hubungan dengan flow.
Pada praktiknya, pembacaan tidak hanya ditentukan oleh posisi float. Beberapa parameter lain juga dapat memengaruhi karakteristik pengukuran, seperti:
- density fluida,
- viscosity,
- temperatur,
- pressure,
- bentuk dan massa float,
- material dan geometri tube,
- kondisi kalibrasi,
- serta kondisi instalasi.
Karena itu, skala rotameter harus digunakan sesuai service dan range yang ditentukan untuk instrumen tersebut.
Apa yang Dimaksud Effective Weight of Float?
Pada gambar terdapat istilah:
Effective Weight of Float (We)
Konsep berat efektif diperlukan karena float berada di dalam fluida.
Ketika float berada di dalam fluida, terdapat gaya apung (buoyancy) yang mengurangi gaya gravitasi efektif yang harus dilawan oleh gaya dari aliran.
Secara konseptual, berat efektif dipengaruhi oleh:
- berat float,
- volume float,
- density fluida.
Untuk sebuah float dengan volume , berat sebenarnya adalah:
Sedangkan gaya apung secara umum adalah:
dengan:
- = massa float
- = percepatan gravitasi
- = density fluida
- = volume float
Sehingga dalam pendekatan sederhana, komponen berat yang efektif setelah memperhitungkan buoyancy berkaitan dengan:
Catatan: persamaan ini merupakan cara konseptual untuk menjelaskan pengaruh buoyancy terhadap berat efektif. Analisis lengkap gaya pada float bergantung pada geometri dan model flowmeter.
Mengapa Density Fluida Penting?
Density merupakan salah satu alasan mengapa rotameter yang dikalibrasi untuk satu fluida tidak otomatis memberikan pembacaan yang sama ketika digunakan untuk fluida lain.
Misalnya sebuah rotameter dikalibrasi untuk kondisi fluida tertentu.
Jika density fluida berubah, maka:
- gaya apung berubah,
- karakteristik gaya pada float berubah,
- hubungan antara posisi float dan flow dapat berubah.
Karena itu, saat memilih atau menggunakan rotameter, informasi seperti jenis fluida, density, viscosity, pressure, dan temperature perlu diperhatikan.
Apakah Rotameter Harus Dipasang Vertikal?
Secara prinsip, konfigurasi rotameter konvensional dengan float yang bergerak naik-turun memanfaatkan gravitasi dalam keseimbangan gaya.
Karena itu, rotameter konvensional umumnya dirancang untuk instalasi dengan arah aliran dan orientasi tertentu, biasanya dengan tube pada posisi vertikal dan aliran ke atas.
Namun, tidak tepat mengatakan bahwa semua variable-area flowmeter pasti harus vertikal tanpa pengecualian.
Orientasi instalasi harus mengikuti:
- desain flowmeter,
- jenis float,
- konstruksi tube,
- arah aliran yang ditentukan manufacturer,
- service fluida,
- dan instruksi instalasi perangkat.
Knowledge base Instrumenthub.id juga menekankan bahwa pertanyaan mengenai orientasi rotameter harus dikaitkan dengan prinsip variable-area dan efek gravitasi pada float, bukan dijadikan aturan universal untuk semua perangkat variable-area.
Faktor yang Dapat Menyebabkan Pembacaan Rotameter Tidak Akurat
Pembacaan rotameter tidak hanya bergantung pada float.
Beberapa kondisi yang perlu diperiksa antara lain:
1. Fluida tidak sesuai dengan kondisi kalibrasi
Perubahan density atau viscosity dapat memengaruhi karakteristik float.
2. Instalasi tidak sesuai
Orientasi yang salah dapat mengganggu gerakan float dan hubungan gaya yang menjadi dasar pengukuran.
3. Float kotor atau mengalami deposit
Deposit pada float atau tube dapat mengubah geometri aliran dan membuat float tidak bergerak bebas.
4. Flow berfluktuasi
Jika flow tidak stabil, float dapat terus bergerak naik-turun sehingga pembacaan sulit dilakukan.
5. Adanya gelembung atau kondisi dua fase
Gas yang ikut terbawa pada liquid service dapat mengubah kondisi aliran dan menyebabkan indikasi tidak stabil.
6. Kerusakan mekanis
Float yang rusak atau tube yang mengalami masalah dapat mengubah karakteristik pengukuran.
Troubleshooting Rotameter
Pendekatan troubleshooting yang baik adalah tidak langsung menyimpulkan satu penyebab.
| Gejala | Kemungkinan Penyebab | Pemeriksaan | Corrective Action |
|---|---|---|---|
| Float tidak bergerak | Flow tidak ada, blockage, float macet | Periksa kondisi flow dan gerakan float | Bersihkan/perbaiki sesuai prosedur |
| Float bergerak tidak stabil | Flow fluktuatif, gas entrainment, instalasi | Periksa proses dan kondisi upstream | Stabilkan proses atau evaluasi instalasi |
| Pembacaan terlalu tinggi/rendah | Density berbeda, kalibrasi tidak sesuai | Verifikasi data fluida dan range | Gunakan konfigurasi/range yang sesuai |
| Float tidak kembali ke posisi normal | Deposit atau mechanical friction | Inspeksi float dan tube | Cleaning/maintenance |
| Indikasi berbeda dari flow aktual | Kondisi proses berubah atau instrument bermasalah | Bandingkan dengan reference measurement | Investigasi calibration dan process condition |
Pola troubleshooting seperti gejala → kemungkinan penyebab → pemeriksaan → corrective action merupakan pendekatan yang direkomendasikan dalam knowledge base Instrumenthub.id.
Kelebihan Rotameter
Rotameter memiliki beberapa kelebihan untuk aplikasi tertentu:
- konstruksinya relatif sederhana,
- prinsip kerjanya mudah dipahami,
- dapat memberikan indikasi flow secara lokal,
- tidak selalu membutuhkan sumber listrik untuk indikasi mekanis,
- cocok untuk pemantauan flow lokal pada berbagai utility dan proses.
Karena konstruksinya sederhana, rotameter juga sering digunakan untuk purge, utility, sampling, cooling water, gas service, dan aplikasi lain yang sesuai dengan spesifikasi perangkat.
Namun, pemilihan aplikasi tetap harus mempertimbangkan pressure, temperature, material compatibility, density, viscosity, dan kebutuhan akurasi.
Keterbatasan Rotameter
Rotameter juga memiliki keterbatasan.
Di antaranya:
- pembacaan bergantung pada karakteristik fluida,
- instalasi dan orientasi penting,
- pembacaan dilakukan secara lokal pada konfigurasi mekanis konvensional,
- float harus dapat bergerak bebas,
- perubahan kondisi fluida dapat memengaruhi indikasi,
- tidak semua aplikasi cocok untuk variable-area flowmeter.
Untuk sistem yang membutuhkan remote monitoring atau integrasi ke DCS/PLC, dapat digunakan variable-area flowmeter dengan transmitter atau teknologi flowmeter lain yang memang menyediakan output elektrik sesuai kebutuhan sistem.
Contoh Penerapan di Industri
Rotameter dapat ditemukan pada berbagai sistem dengan kebutuhan monitoring flow lokal.
Contohnya:
Cooling Water
Rotameter dapat digunakan untuk melihat apakah cooling water mengalir pada cabang tertentu.
Instrument Air atau Gas
Variable-area flowmeter dapat digunakan untuk monitoring aliran gas pada aplikasi tertentu, dengan pemilihan perangkat berdasarkan kondisi gas dan kalibrasinya.
Water Treatment
Rotameter dapat digunakan untuk monitoring aliran pada dosing atau utility tertentu.
Sampling System
Flow kecil pada sampling system dapat dipantau menggunakan flowmeter lokal yang sesuai dengan karakteristik fluida.
Perbedaan Konsep Rotameter dan Orifice Plate
Rotameter dan orifice plate sama-sama dapat digunakan untuk pengukuran flow, tetapi prinsipnya berbeda.
| Parameter | Rotameter | Orifice Plate |
|---|---|---|
| Prinsip | Variable area | Differential pressure |
| Elemen utama | Float dan tube | Plate dengan bore |
| Area aliran | Berubah | Relatif tetap |
| Indikasi | Posisi float | ΔP |
| Orientasi | Penting untuk tipe konvensional | Bergantung pada aplikasi/piping |
| Transmitter | Tidak selalu diperlukan | Umumnya diperlukan untuk pengukuran DP secara elektronik |
Knowledge base Instrumenthub.id membedakan rotameter sebagai variable-area flowmeter, sedangkan orifice menggunakan prinsip differential pressure.
Kesimpulan
Rotameter bekerja berdasarkan prinsip variable area, yaitu luas penampang aliran berubah mengikuti posisi float.
Ketika flow meningkat, float bergerak ke posisi yang lebih tinggi. Pergerakan tersebut meningkatkan annular flow area di antara float dan dinding tube sampai tercapai kondisi keseimbangan gaya baru.
Tekanan P1 dan P2 di sekitar float memang berperan dalam gaya akibat tekanan, tetapi prinsip kerja rotameter tidak sebaiknya direduksi hanya menjadi pengukuran . Berat float, buoyancy, gaya hidrodinamis, serta geometri float dan tube ikut menentukan posisi keseimbangan.
Hal penting lainnya adalah density, viscosity, kondisi proses, kalibrasi, dan orientasi instalasi dapat memengaruhi pembacaan.
Dengan memahami hubungan antara flow → gaya pada float → posisi float → perubahan area aliran, prinsip kerja rotameter menjadi jauh lebih mudah dipahami.
FAQ
Apakah rotameter termasuk flowmeter?
Ya. Rotameter merupakan variable-area flowmeter, yaitu flowmeter yang menggunakan perubahan luas area aliran sebagai bagian dari prinsip pengukurannya.
Mengapa float pada rotameter bisa naik?
Ketika flow meningkat, gaya hidrodinamis yang bekerja pada float berubah sehingga float bergerak ke posisi yang lebih tinggi sampai tercapai keseimbangan gaya.
Apakah semakin tinggi float berarti flow semakin besar?
Pada rotameter yang dikalibrasi dan digunakan sesuai kondisi desainnya, posisi float yang lebih tinggi menunjukkan flow yang lebih besar.
Apa fungsi P1 dan P2 pada rotameter?
P1 dan P2 menggambarkan tekanan pada sisi bawah dan atas float. Perbedaan tekanan tersebut berhubungan dengan gaya tekanan pada float, tetapi bukan satu-satunya komponen yang menentukan posisi float.
Mengapa density fluida berpengaruh terhadap rotameter?
Karena density memengaruhi gaya apung dan karakteristik interaksi fluida dengan float. Perubahan density dari kondisi kalibrasi dapat menyebabkan pembacaan berubah.
Apakah semua rotameter harus dipasang vertikal?
Rotameter konvensional umumnya dirancang dengan orientasi tertentu karena gravitasi menjadi bagian dari keseimbangan float. Namun, orientasi final harus mengikuti desain perangkat dan rekomendasi manufacturer.
