Efek Own Shaking pada Turbine Expander

Memahami cara kerja turbine expander, pengaruh ekspansi gas terhadap rotor, serta risiko vibrasi berlebih akibat kondisi operasi yang tidak sesuai.

Turbine expander merupakan rotating equipment yang memanfaatkan ekspansi gas bertekanan tinggi untuk menghasilkan pendinginan sekaligus energi mekanis. Peralatan ini banyak dijumpai pada fasilitas seperti LNG plant serta Air Separation Unit (ASU) untuk membantu menghasilkan kondisi temperatur rendah yang dibutuhkan proses.

Berbeda dengan kompresor yang membutuhkan energi untuk menaikkan tekanan gas, turbine expander mengambil energi dari penurunan tekanan gas. Energi tersebut menghasilkan putaran rotor yang selanjutnya dapat digunakan untuk menggerakkan compressor atau peralatan rotating lainnya.

Salah satu hal yang perlu diperhatikan adalah kondisi operasi expander. Ketika aliran gas tidak berada pada kondisi desain, performa dan stabilitas rotating equipment dapat terganggu. Pada artikel ini, istilah own shaking digunakan untuk menggambarkan kondisi vibrasi berlebih yang dapat muncul pada turbine expander dan peralatan di sekitarnya ketika sistem beroperasi pada kondisi yang tidak sesuai.

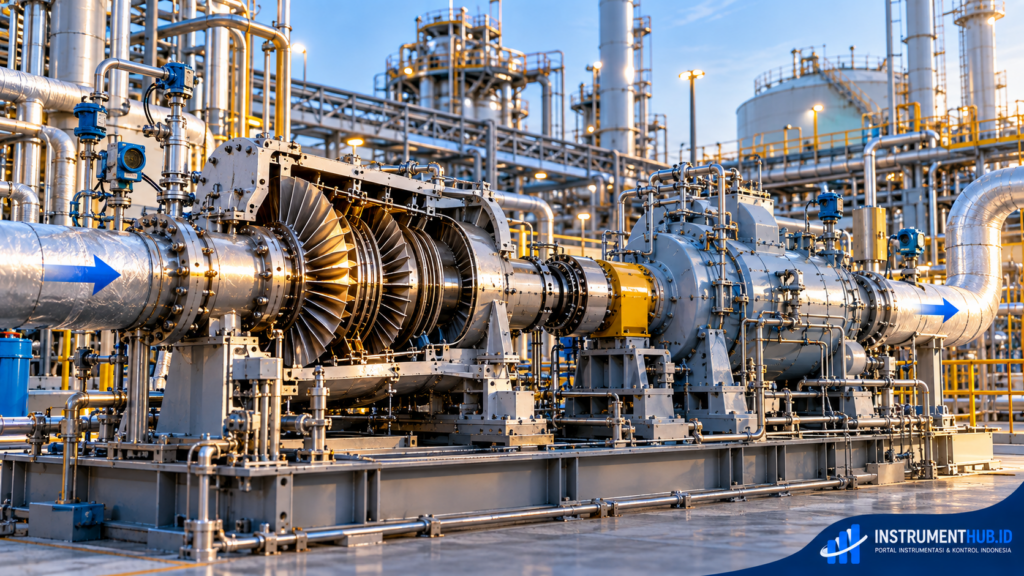

Apa Itu Turbine Expander?

Turbine expander adalah mesin yang mengubah energi yang tersedia dari ekspansi gas bertekanan tinggi menjadi energi mekanis pada rotor.

Dalam aplikasi cryogenic, proses ekspansi juga menghasilkan penurunan temperatur gas yang sangat signifikan. Karena itu, expander dapat mempunyai dua fungsi penting:

Gas Expansion → Cooling

dan

Gas Expansion → Shaft Power

Pada LNG plant atau ASU, efek pendinginan dari ekspansi dapat dimanfaatkan untuk membantu mencapai kondisi temperatur rendah yang dibutuhkan proses.

Prinsip Kerja Turbine Expander

Turbine expander bekerja berdasarkan prinsip ekspansi gas, di mana gas bertekanan tinggi mengalir menuju turbine dan mengalami penurunan tekanan saat melewati turbine stage.

Penurunan tekanan tersebut menyebabkan temperatur gas ikut turun.

Secara sederhana:

High Pressure Gas

↓

Expansion in Turbine

↓

Pressure Decreases

↓

Temperature Decreases

↓

Low Temperature Gas

Pada saat yang sama, energi dari gas digunakan untuk memutar sudu turbine.

Rotor yang berputar dapat dihubungkan ke:

• Compressor
• Generator
• Expander-compressor train
• Rotating equipment lainnya

Jadi, turbine expander bukan hanya menghasilkan efek pendinginan, tetapi juga dapat memulihkan sebagian energi gas dalam bentuk shaft power.

Mengapa Gas yang Mengembang Menjadi Dingin?

Fenomena ini dapat kita analogikan secara sederhana dengan udara bertekanan.

Ketika pentil ban sepeda dibuka secara cepat, udara bertekanan keluar menuju tekanan atmosfer dan area di sekitar aliran dapat terasa dingin.

Pada turbine expander, proses tersebut dikendalikan melalui jalur dan komponen turbine. Gas bertekanan tinggi masuk ke turbine, mengembang melalui stage turbine, kemudian keluar pada tekanan yang lebih rendah.

Karena ekspansi berlangsung sambil menghasilkan kerja pada shaft, temperatur gas dapat turun secara signifikan.

Inilah salah satu alasan mengapa expander turbine banyak digunakan dalam proses cryogenic.

Energi Ekspansi Menjadi Energi Mekanis

Salah satu karakteristik penting turbine expander adalah bahwa rotor digerakkan oleh energi yang berasal dari aliran gas, bukan oleh motor listrik sebagai sumber daya utama untuk proses ekspansinya.

Gas memiliki tekanan dan energi aliran ketika memasuki turbine. Saat melewati sudu turbine, sebagian energi tersebut dikonversikan menjadi putaran shaft.

Sederhananya:

Energi Gas → Sudu Turbine → Rotor → Shaft Power

Shaft tersebut kemudian dapat digunakan untuk menggerakkan compressor atau equipment lain.

Karena itu, efisiensi turbine sangat dipengaruhi oleh kondisi aerodinamis sudu, pressure ratio, mass flow, kecepatan rotor, serta kondisi mechanical components.

Pentingnya Kondisi Flow pada Turbine Expander

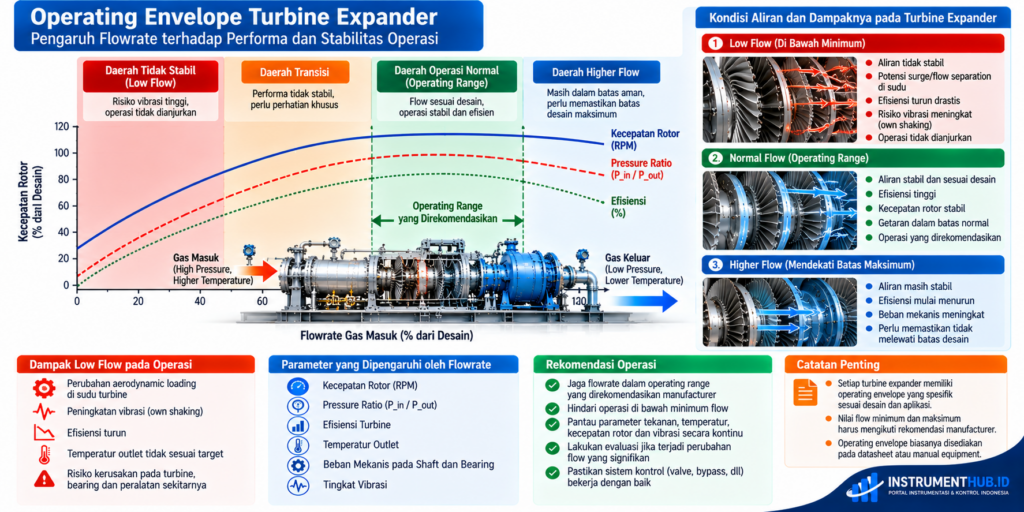

Turbine expander dirancang untuk bekerja pada operating envelope tertentu.

Salah satu parameter yang sangat penting adalah flowrate gas.

Jika flow terlalu rendah atau tidak sesuai dengan kondisi desain, operating point turbine dapat berpindah dari kondisi yang diharapkan. Hal tersebut dapat memengaruhi:

• Efisiensi ekspansi
• Pressure drop
• Shaft speed
• Temperatur outlet
• Beban mekanis
• Stabilitas rotor
• Vibrasi

Karena itu, flow minimum yang direkomendasikan oleh manufacturer bukan sekadar angka operasi biasa. Nilai tersebut berkaitan dengan batas operasi yang harus dijaga agar equipment tetap berada dalam kondisi yang dapat diterima.

Apa yang Dimaksud dengan Own Shaking?

Dalam artikel ini, own shaking digunakan untuk menyebut kondisi vibrasi berlebih pada turbine expander dan equipment di sekitarnya akibat kondisi operasi yang tidak stabil atau tidak sesuai desain.

Istilah own shaking sendiri bukan istilah teknis universal yang memiliki satu definisi standar. Dalam praktik rotating equipment, vibrasi dapat dipengaruhi oleh berbagai faktor seperti kondisi aerodinamis, imbalance, misalignment, bearing condition, resonance, structural looseness, atau operasi di luar envelope.

Dalam konteks pembahasan ini, perhatian utama diberikan pada kondisi ketika flow gas terlalu rendah atau operating condition tidak sesuai rekomendasi, sehingga stabilitas turbine dapat terganggu.

Dampak Vibrasi Berlebih pada Peralatan

Vibrasi dari rotating equipment tidak hanya berdampak pada turbine itu sendiri.

Getaran dapat diteruskan melalui:

Rotor → Bearing Housing → Base/Skid → Piping → Attached Equipment

Akibatnya, komponen di sekitarnya juga dapat mengalami mechanical stress dan loosening.

Beberapa bagian yang perlu diperhatikan antara lain:

Bolt pada Sambungan Pipa

Vibrasi berulang dapat menyebabkan sambungan mengalami loosening apabila sistem mechanical locking dan kondisi fastening tidak memadai.

Tubing Instrumentasi

Tubing yang terhubung ke pressure transmitter atau instrument lainnya dapat mengalami getaran dan pergerakan berulang.

Kondisi tersebut dapat menyebabkan:

• Fitting menjadi longgar
• Tubing mengalami fatigue
• Potensi kebocoran
• Gangguan pada signal atau impulse connection

Control Valve

Control valve yang berada di sekitar expander dapat menerima vibrasi dari piping system.

Dalam kondisi tertentu, vibrasi berlebih dapat memengaruhi:

• Valve stem
• Actuator
• Positioner
• Linkage
• Connection hardware

Pressure Gauge

Mechanical pressure gauge juga dapat terpengaruh oleh vibrasi. Komponen internal yang sensitif terhadap getaran dapat mengalami penurunan keandalan atau kerusakan.

Mengapa Flow yang Terlalu Rendah Bisa Menjadi Masalah?

Ketika flow gas berada jauh di bawah kondisi yang dirancang, hubungan antara flow, pressure ratio, rotational speed, dan aerodynamic loading dapat berubah.

Pada turbine expander, perubahan kondisi tersebut dapat menyebabkan equipment bekerja pada titik yang berbeda dari operating point yang diharapkan.

Dampaknya dapat berupa:

Low Flow

↓

Operating Point Bergeser

↓

Perubahan Aerodynamic Condition

↓

Perubahan Mechanical Response

↓

Vibration Meningkat

Namun, peningkatan vibrasi tidak boleh langsung disimpulkan hanya disebabkan oleh low flow. Investigasi aktual tetap harus mempertimbangkan kemungkinan lain seperti imbalance, misalignment, bearing problem, rotor dynamics, resonance, piping vibration, maupun mechanical looseness.

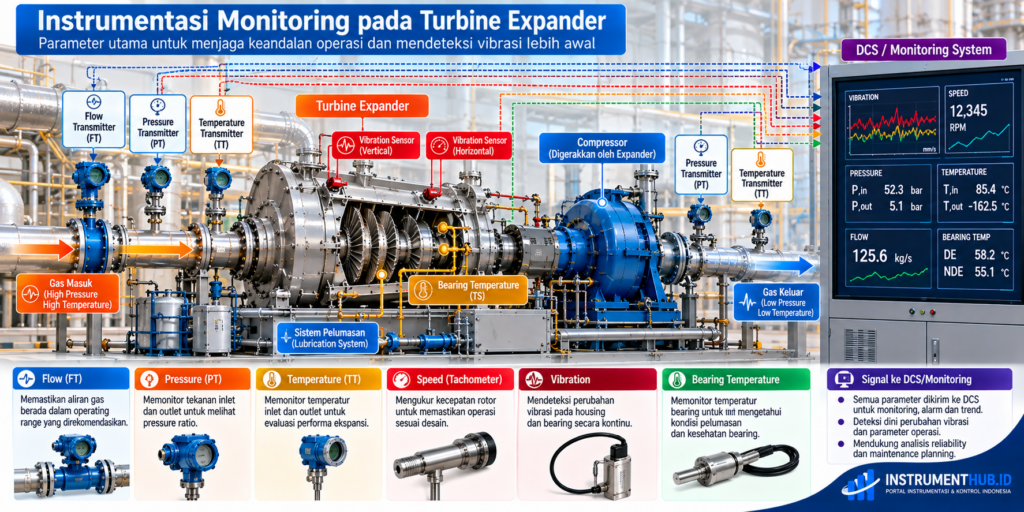

Instrumentasi Monitoring pada Turbine Expander

Untuk menjaga operasi turbine expander, sejumlah parameter penting biasanya dimonitor secara kontinu.

Flow

Digunakan untuk mengetahui apakah aliran berada dalam operating range yang ditentukan.

Pressure

Suction dan discharge pressure membantu melihat pressure ratio dan kondisi ekspansi.

Temperature

Temperatur inlet dan outlet digunakan untuk memantau performa proses ekspansi.

Speed

Kecepatan rotor merupakan parameter kritis pada rotating equipment.

Vibration

Vibration monitoring membantu mendeteksi perubahan kondisi mechanical system.

Bearing Condition

Parameter bearing seperti temperatur dan kondisi vibrasi dapat digunakan untuk mengetahui kesehatan rotating assembly.

Bagaimana Mengatasi Risiko Vibrasi Berlebih?

Langkah pertama adalah memastikan turbine expander selalu beroperasi pada operating envelope yang ditentukan oleh design dan manufacturer.

Beberapa hal yang dapat dilakukan:

Jaga Flow Minimum

Jangan mengoperasikan expander di bawah minimum flow yang ditentukan tanpa evaluasi engineering yang tepat.

Monitor Vibration

Perubahan vibrasi harus dibandingkan dengan baseline dan alarm/trip limit yang berlaku.

Periksa Mechanical Condition

Jika terjadi peningkatan vibrasi, periksa kemungkinan:

• Imbalance
• Misalignment
• Bearing degradation
• Mechanical looseness
• Resonance
• Piping support
• Rotor condition

Periksa Instrumentasi

Pastikan tubing, fitting, transmitter mounting, valve linkage, dan koneksi lainnya tidak mengalami mechanical looseness.

Ikuti Manufacturer Recommendation

Batas flow, speed, pressure ratio, vibration, dan temperatur harus mengikuti operating envelope equipment yang digunakan.

Turbine Expander pada LNG dan ASU

Turbine expander dapat ditemukan pada proses yang membutuhkan temperatur sangat rendah.

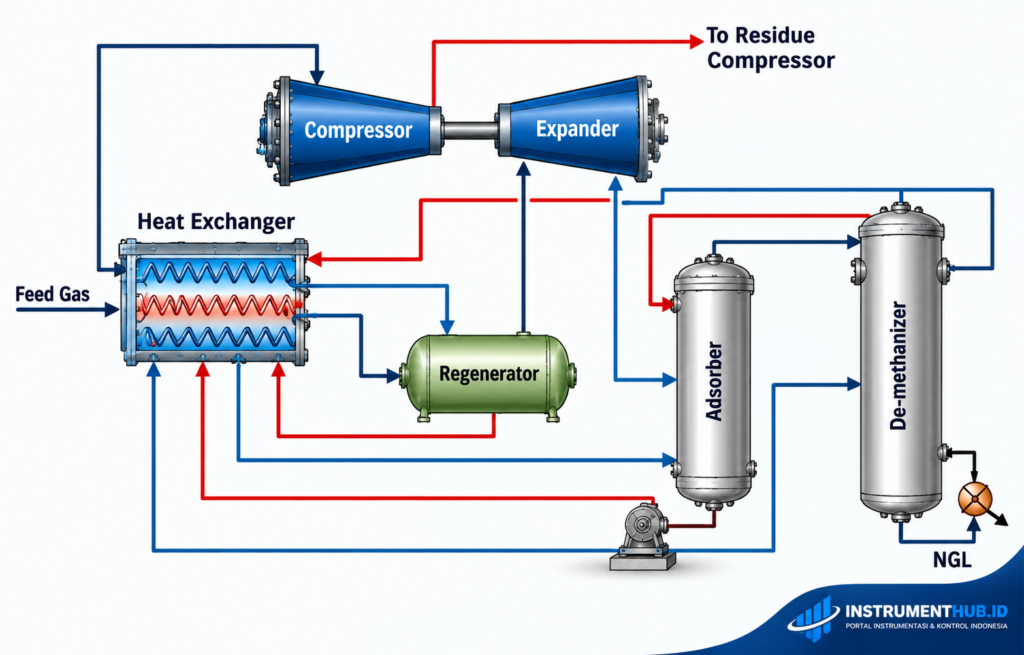

LNG Plant

Dalam fasilitas LNG, gas alam harus melalui serangkaian proses pendinginan dan pemrosesan sebelum mencapai kondisi yang sesuai untuk liquefaction.

Expander dapat menjadi bagian dari sistem pendinginan dan pemulihan energi, tergantung konfigurasi proses.

ASU Plant

Pada Air Separation Unit, temperatur cryogenic digunakan untuk memisahkan komponen udara seperti nitrogen, oxygen, dan argon.

Turbine expander dapat menjadi bagian dari refrigeration cycle untuk menghasilkan temperatur rendah yang dibutuhkan oleh proses.

Checklist Operasi Turbine Expander

Sebelum dan selama operasi, beberapa parameter utama perlu diperhatikan:

Parameter	Hal yang Dipantau
Flowrate	Berada dalam operating range
Suction Pressure	Kondisi inlet
Discharge Pressure	Kondisi outlet
Inlet Temperature	Kondisi gas sebelum ekspansi
Outlet Temperature	Hasil pendinginan ekspansi
Rotor Speed	Kecepatan operasi
Vibration	Kondisi dynamic behavior
Bearing Temperature	Kondisi bearing
Lubrication	Tekanan dan temperatur sistem pelumasan
Piping/Instrumentation	Kondisi mechanical connection

Kesimpulan

Turbine expander memanfaatkan energi ekspansi gas untuk menghasilkan pendinginan dan energi mekanis. Pada fasilitas seperti LNG plant dan ASU, equipment ini dapat menjadi bagian penting dari proses cryogenic.

Gas bertekanan tinggi yang mengalami ekspansi akan menghasilkan penurunan tekanan dan temperatur sekaligus menggerakkan sudu turbine. Putaran tersebut dapat dimanfaatkan untuk menggerakkan compressor atau rotating equipment lainnya.

Karena turbine expander memiliki operating envelope yang spesifik, flowrate harus dijaga agar tetap berada dalam kondisi yang direkomendasikan. Flow yang terlalu rendah atau operasi di luar kondisi desain dapat memengaruhi stabilitas aerodynamic dan mechanical system.

Dalam artikel ini, istilah own shaking digunakan untuk menggambarkan kondisi vibrasi berlebih yang dapat berdampak pada turbine maupun peralatan di sekitarnya. Vibrasi tersebut dapat berpengaruh pada bolt sambungan, tubing instrumentasi, control valve, pressure gauge, piping support, bearing, dan komponen lainnya.

Karena itu, pengendalian flow, monitoring vibration, pemeriksaan rotating equipment, serta inspeksi instrumentasi menjadi bagian penting untuk menjaga reliability turbine expander.

Prinsip sederhananya: pertahankan turbine expander pada operating envelope yang direkomendasikan, monitor flow dan vibration, dan jangan mengabaikan perubahan kecil pada kondisi rotating equipment maupun instrumentasi di sekitarnya.
