Efek Suhu pada Level Transmitter Tipe Differential Pressure

Pendahuluan

Salah satu faktor penentu kualitas produk dalam proses industri adalah sistem kontrol proses. Komponen yang terlibat dalam sistem kontrol berdasarkan fungsinya dikelompokkan menjadi tiga kategori utama:

• Komponen Pengukur: Peralatan instrumentasi untuk mendeteksi besaran proses, seperti pressure transmitter, temperature transmitter, level transmitter, dan lain-lain.
• Komponen Pengatur: Peralatan yang mengeksekusi aksi kontrol, seperti control valve, fin-fan, damper, dan pompa.
• Komponen Monitoring: Media antarmuka untuk pemantauan, seperti DCS, PLC, SCADA, HMI, dan recorder.

Komponen pengukur merupakan fondasi awal dari keseluruhan sistem kontrol agar dihasilkan produk berkualitas baik. Sebagus apa pun sistem monitoring dan kontrol yang digunakan, jika data yang dikirimkan oleh komponen pengukur tidak akurat, maka produk akhir tidak akan memenuhi standar kualitas yang diinginkan.

Prinsip Kerja Differential Pressure Level Transmitter

Artikel ini berfokus pada level transmitter tipe differential pressure (DP) sebagai objek pembahasan. Pengukuran level cairan yang akurat dan andal sangat krusial dalam operasional industri:

• Pembacaan terlalu rendah: Dapat menyebabkan tangki meluap (overflow), kehilangan produk, isu keselamatan, atau pencemaran lingkungan.
• Pembacaan terlalu tinggi: Dapat menyebabkan kondisi tangki kosong tanpa terdeteksi sehingga pompa beroperasi kering dan terbakar.

Metode differential pressure populer digunakan karena prinsip kerjanya yang sederhana dan ekonomis. Transmitter mengonversi tekanan yang diukur menjadi satuan ketinggian cairan, dengan asumsi massa jenis (Specific Gravity/SG) media terukur berada dalam kondisi konstan. Pada sistem sinyal analog 4–20 mA, instrumen dikalibrasi sehingga 4 mA sesuai dengan posisi tangki kosong (0%) dan 20 mA sesuai dengan tangki penuh (100%).

Konfigurasi Tangki dan Pemasangan Kapiler

Pengukuran level menggunakan metode DP memerlukan tekanan referensi berdasarkan jenis tangkinya:

• Tangki Terbuka: Memiliki ventilasi ke atmosfer dan menggunakan tekanan atmosfer sebagai tekanan referensi.
• Tangki Tertutup (Bertekanan): Tekanan referensi diambil dari ruang gas di bagian atas tangki.

Pada tangki tertutup, sisi tekanan rendah (Low side) dihubungkan ke nozzle atas, sedangkan sisi tekanan tinggi (High side) dihubungkan ke nozzle bawah. Hubungan ini dapat menggunakan wet leg, dry leg, atau pipa kapiler lentur berisikan cairan pengisi (fill fluid) yang mentransfer tekanan dari diafragma ke sensor.

Pengaruh dan Penyebab Efek Suhu

Meskipun transmitter modern telah memperhitungkan tekanan cairan pada kapiler, perubahan suhu lingkungan (ambient) tetap dapat memengaruhi densitas cairan pengisi kapiler. Perubahan densitas ini mengubah tekanan hidrostatik (head pressure) yang terukur, sehingga mengganggu akurasi pembacaan.

Beberapa faktor utama penyebab efek suhu antara lain:

• Perbedaan panjang antara kapiler sisi High dan sisi Low.
• Paparan sinar matahari yang tidak merata pada kedua jalur kapiler (satu sisi terpapar langsung, sisi lain terlindung).
• Penggunaan kapiler yang terlalu panjang pada tangki tinggi.

Solusi Mengatasi Efek Suhu

1. Desain Kapiler Simetris dan Fitur Kompensasi Suhu

Perbedaan volume cairan pengisi akibat panjang kapiler yang tidak sama menyebabkan ketidakseimbangan respons tekanan. Untuk mengatasi hal ini, terdapat dua pendekatan utama:

• Menyamakan Panjang Kapiler: Kedua kapiler dibuat dengan panjang yang sama sehingga volume cairan pengisi dan pengaruh suhunya menjadi seimbang. Metode ini praktis dan efisien secara biaya.
• Penyesuaian Diameter Dalam (Internal Diameter): Mempertahankan panjang kapiler yang berbeda tetapi mengalibrasi diameter dalam kapiler untuk menyetarakan volume cairan. Metode ini memerlukan kalkulasi teknis yang lebih kompleks.

Setelah penyesuaian kapiler, fitur kompensasi suhu pada transmitter diaktifkan. Prosedur pengaktifan kompensasi suhu dapat diunduh di sini.

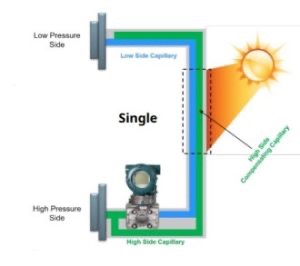

2. Sistem Kapiler Kompensasi (Compensating Capillary)

Di area seperti tank farm, perbedaan suhu sekitar dapat terjadi antara dua titik koneksi (misalnya satu sisi terkena sinar matahari langsung dan sisi lain berada di area bayangan). Solusinya adalah menambahkan kapiler referensi (compensating capillary) pada sisi Low dan membundelnya sejajar dengan kapiler sisi High. Kapiler referensi ini mentransmisikan profil suhu sehingga kedua kapiler mencapai kesetimbangan termal dan menghilangkan efek ketidakseimbangan suhu.

3. Electronic Remote Sensor (ERS)™ System

Pada instalasi tinggi seperti kolom distilasi atau evaporator, kapiler fisik menjadi sangat panjang sehingga tidak efektif lagi mengatasi efek suhu. Sistem Electronic Remote Sensor (ERS)™ menggantikan kapiler fluida dengan dua sensor tekanan independen yang terhubung melalui kabel listrik digital.

Kabel listrik sepenuhnya bebas dari pengaruh suhu ambient. Sensor pada sisi High memproses data dari sensor sisi Low secara digital untuk menghitung kalkulasi level akhir. Kendati menawarkan akurasi tinggi pada instalasi tinggi, sistem ini memerlukan investasi lebih besar karena menggunakan dua unit sensor tekanan.

Kesimpulan

Meskipun suhu lingkungan dapat memengaruhi keakuratan pengukuran level transmitter tipe differential pressure, penggunaan desain kapiler yang tepat, fitur kompensasi suhu, maupun sistem ERS dapat meminimalkan dampak tersebut. Dengan solusi rekayasa yang tepat, metode differential pressure tetap menjadi pilihan utama yang andal, responsif, dan hemat biaya untuk pengukuran level cairan industri.
