End-of-Line Resistor (EOLR): Cara Kerja, Penempatan, dan Supervisi Loop Fire & Gas

End-of-Line Resistor membantu panel membedakan kondisi normal dari gangguan kabel pada loop proteksi—tetapi hanya jika dipasang di lokasi dan dengan nilai yang sesuai desain sistem.

Pada sistem Fire & Gas (F&G), Emergency Shutdown (ESD), dan rangkaian proteksi tertentu, panel perlu mengetahui bukan hanya apakah sensor aktif, tetapi juga apakah jalur kabelnya masih utuh. End-of-Line Resistor (EOLR) menyediakan nilai resistansi yang dapat dipantau panel untuk mengenali kondisi rangkaian.

EOLR sering disebut sebagai bagian dari line monitoring atau supervisi jalur. Fungsi dan respons alarmnya bergantung pada konfigurasi panel, kartu input, sensor, serta petunjuk produsennya. Karena itu, nilai resistor dan cara pemasangan tidak boleh dipilih hanya berdasarkan kebiasaan.

Apa itu End-of-Line Resistor?

End-of-Line Resistor adalah resistor bernilai tertentu yang dipasang untuk mengakhiri atau menerminasi loop/zona proteksi. Panel memantau resistansi pada jalur tersebut dan membandingkannya dengan kondisi yang diharapkan.

Pada konfigurasi yang sesuai, perubahan resistansi membantu panel membedakan kondisi normal dari gangguan seperti rangkaian terbuka (open circuit) atau hubung singkat (short circuit). Makna setiap kondisi—termasuk apakah panel menampilkan fault, alarm, atau keadaan lain—ditentukan oleh konfigurasi sistem.

Fungsi EOLR dalam supervisi rangkaian

Tujuan utama EOLR adalah membantu sistem memantau integritas kabel lapangan. Secara umum, panel membaca nilai resistansi yang diketahui untuk mengidentifikasi perubahan pada jalur. Kabel putus dan hubung singkat dapat menghasilkan pembacaan yang berbeda, sehingga panel dapat merespons sesuai logika yang telah dikonfigurasi.

Pada rangkaian tertentu, produsen mengizinkan penggunaan dua resistor atau Double End-of-Line Resistor (DEOLR). Resistor kedua dipasang melintasi terminal sensor sehingga kombinasi resistansi yang terbaca dapat membantu membedakan sensor yang terbuka dari kabel yang terputus. Artikel sumber menjelaskan bahwa konfigurasi ini dapat memberikan tingkat supervisi kabel yang lebih lengkap; implementasi dan interpretasi pembacaannya tetap harus mengikuti diagram serta manual panel.

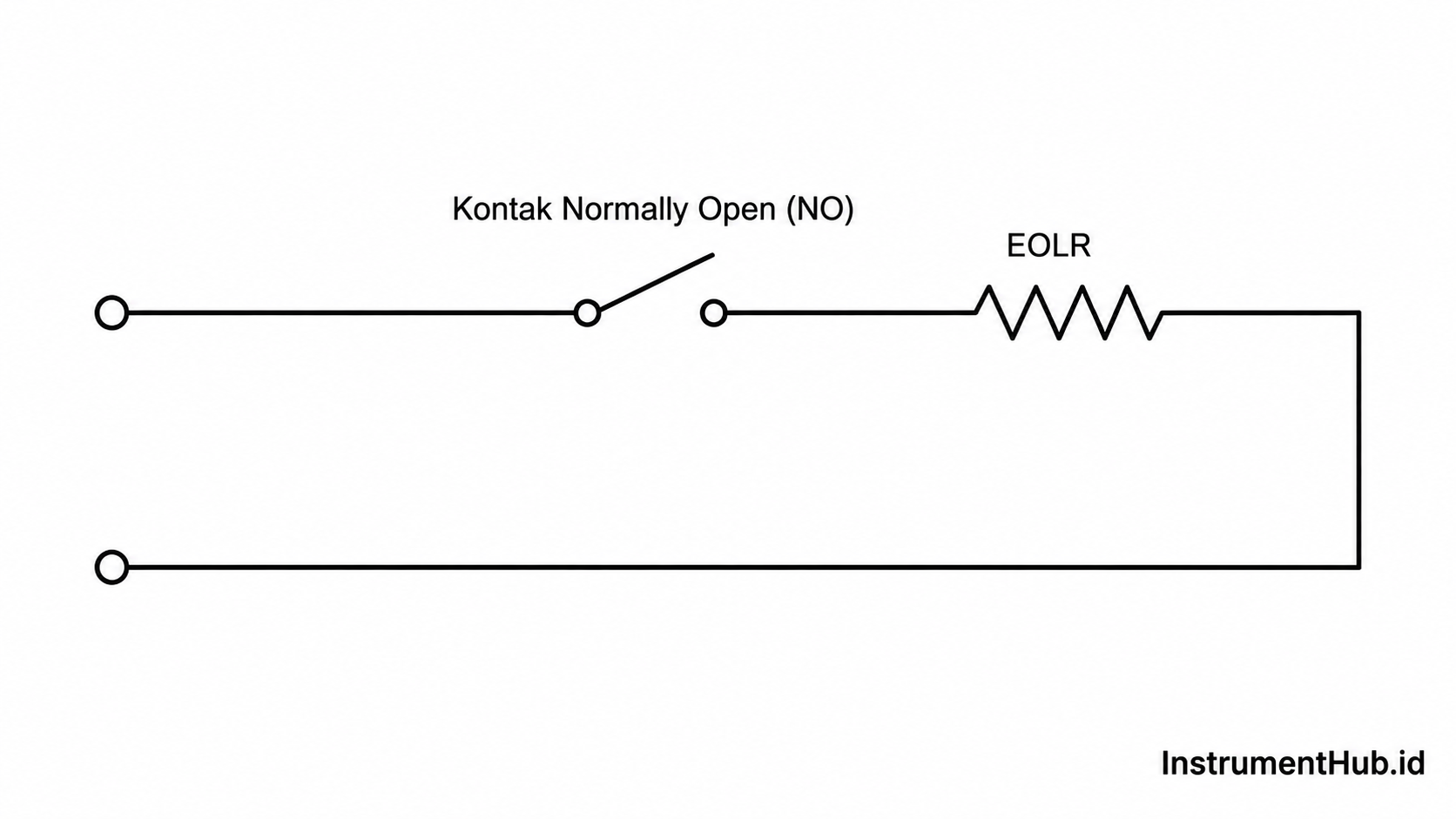

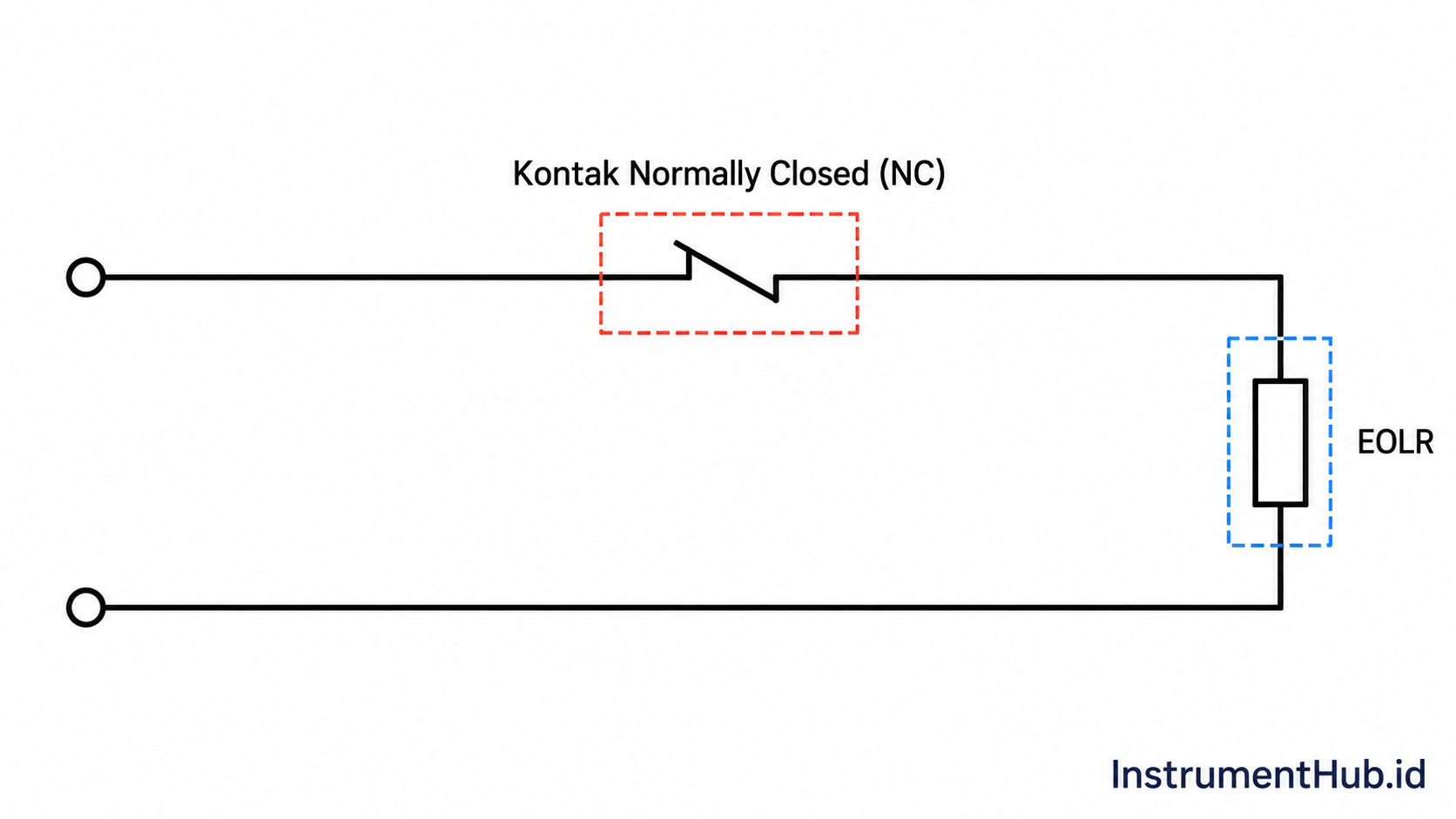

Contoh konfigurasi kontak NC dan NO

Dua contoh berikut menunjukkan konfigurasi EOLR dengan kontak Normally Closed (NC) dan Normally Open (NO). Posisi dan perilaku kontak dalam keadaan normal harus cocok dengan tipe sensor dan logika input yang digunakan.

Di mana EOLR harus dipasang?

EOLR harus ditempatkan pada perangkat terakhir di jalur—yakni di ujung kabel yang memang perlu diawasi—bukan di dalam panel kontrol. Jika resistor dipasang lebih dekat ke panel, bagian kabel setelah titik resistor tidak ikut tersupervisi. Akibatnya, kabel yang putus pada bagian tersebut dapat luput dari fungsi pemantauan yang diharapkan.

Karena itu, sebelum pemasangan, pastikan jalur kabel dan perangkat terakhir telah diidentifikasi. Ikuti gambar wiring proyek serta instruksi produsen sistem dan sensor.

Pertimbangan sebelum menggunakan EOLR

Biaya pemasangan dan commissioning

Harga satu resistor biasanya kecil, tetapi pemasangan menambah pekerjaan lapangan. Waktu instalasi, pemeriksaan, commissioning, dan pemeliharaan juga perlu diperhitungkan. Biaya totalnya tidak hanya harga komponen.

Kompatibilitas sensor dan sertifikasi

Penambahan resistor dapat memengaruhi cara sensor bekerja. Pada perangkat untuk area berbahaya, modifikasi atau pemasangan tambahan juga dapat memengaruhi validitas sertifikasi perangkat. Periksa kompatibilitas dan persetujuan produsen sensor sebelum mengubah rangkaian.

Berapa nilai resistor yang harus digunakan?

Tidak ada satu nilai EOLR universal yang dapat dipakai untuk semua sistem. Nilai yang diminta bisa berbeda menurut produsen sistem proteksi dan jenis kartu input. Gunakan nilai yang secara eksplisit ditentukan oleh pemasok sistem atau manual perangkat untuk aplikasi tersebut.

Kode warna pada badan resistor dapat membantu mengidentifikasi nilai komponen, tetapi jangan menentukan nilai hanya dari gambar atau warna yang tampak. Pastikan nilai aktual diukur atau diverifikasi terhadap spesifikasi sebelum digunakan.

Line monitoring pada zona Fire & Gas

Istilah line monitoring sering digunakan untuk menyebut pemantauan rangkaian menggunakan EOLR. Pada banyak rangkaian zona kebakaran, sensor berada dalam keadaan Normally Open dan menutup rangkaian ketika aktif. Tanpa metode supervisi yang sesuai, keadaan normal yang terbuka dapat tampak serupa dengan kabel yang terputus.

EOLR menyediakan kondisi resistansi yang dapat dipantau pada keadaan normal. Ketika sensor berubah status atau terjadi gangguan kabel, pembacaan rangkaian berubah. Panel lalu menginterpretasikan perubahan itu sesuai ambang dan logika input yang dirancang produsen.

Alternatif dan konfigurasi terkait

Resistor di ujung jalur dengan kabel empat konduktor

Untuk sensor dua-kawat, sumber menjelaskan penggunaan kabel empat konduktor: dua konduktor tambahan dapat dipakai untuk meneruskan jalur dari lokasi sensor menuju resistor, lalu mengembalikan sambungan ke sensor. Dengan demikian, resistor tetap berada di ujung jalur yang hendak diawasi, bukan sekadar dipasang di panel. Kelayakan konfigurasi ini harus dikonfirmasi terhadap desain dan perangkat yang digunakan.

Zone doubling

Sebagian produsen menyediakan fitur zone doubling: dua zona dengan nilai resistor berbeda dihubungkan paralel ke sepasang terminal yang sama. Karena nilai resistornya berbeda, sistem dirancang untuk menginterpretasikan kondisi kedua zona atau perubahan pada salah satunya dari pembacaan yang diterima.

Fitur ini dapat menambah jumlah zona yang dapat dihubungkan ke terminal pada main board, tetapi tidak meningkatkan kapasitas maksimum sistem. Penerapannya hanya boleh dilakukan jika panel secara khusus mendukungnya dan nilai resistor serta wiring mengikuti dokumentasi produsen.

Kesimpulan

EOLR memungkinkan panel melakukan supervisi terhadap jalur kabel pada rangkaian proteksi dengan memantau resistansi yang ditentukan. Agar fungsi ini efektif, resistor harus berada di ujung jalur yang diawasi, nilainya harus sesuai dengan panel dan kartu input, serta pemasangannya tidak boleh mengganggu sensor atau sertifikasinya.

Sebelum instalasi atau penggantian, rujuk diagram wiring dan manual produsen sistem maupun sensor. Tidak ada satu nilai EOLR yang berlaku untuk semua aplikasi.
