Instrument Loop Diagram: Fungsi, 8 Elemen Penting ISA 5.4, dan Cara Membacanya

Dalam dunia instrumentasi dan kontrol industri, memahami bagaimana sebuah instrumen terhubung ke sistem kontrol merupakan kemampuan yang sangat penting. Seorang instrument technician tidak hanya perlu mengetahui fungsi transmitter, sensor, control valve, atau Distributed Control System (DCS), tetapi juga harus memahami bagaimana seluruh perangkat tersebut saling terhubung melalui kabel, terminal, junction box, dan kabinet kontrol.

Salah satu dokumen teknis yang digunakan untuk memahami hubungan tersebut adalah Instrument Loop Diagram.

Jika Piping and Instrumentation Diagram (P&ID) menjelaskan bagaimana suatu instrumen berfungsi dalam proses industri, Instrument Loop Diagram memberikan informasi yang lebih detail mengenai jalur koneksi instrumen, termasuk terminal, nomor kabel, junction box, hingga channel I/O pada sistem kontrol.

Dokumen ini sangat penting dalam pekerjaan instalasi, commissioning, loop checking, troubleshooting, dan maintenance.

Dalam artikel ini kita akan mempelajari pengertian Instrument Loop Diagram, hubungannya dengan standar ISA 5.4, delapan elemen penting yang perlu ditampilkan, serta cara membaca dan menggunakannya dalam pekerjaan instrumentasi industri.

1. Apa Itu Instrument Loop Diagram?

Instrument Loop Diagram adalah gambar teknis yang menunjukkan keseluruhan koneksi dari satu instrument loop, mulai dari perangkat yang terpasang di lapangan (field device) hingga sistem kontrol di ruang kendali.

Diagram ini memperlihatkan detail koneksi yang biasanya tidak ditampilkan secara lengkap pada P&ID.

Informasi yang terdapat di dalamnya meliputi:

• Identifikasi instrumen dan nomor tag.
• Kabel dan nomor inti kabel (cable core).
• Terminal pada perangkat instrumen.
• Junction Box (JB).
• Marshalling Cabinet.
• Terminal Block (TB).
• Sistem I/O pada PLC atau DCS.
• Sumber catu daya.
• Jalur sinyal dan polaritas.
• Informasi koneksi ke perangkat lain.

Sebagai contoh, sebuah Pressure Transmitter dengan tag PT-101 mengirimkan sinyal 4–20 mA ke DCS.

P&ID mungkin hanya menunjukkan PT-101 terhubung dengan sistem kontrol melalui sebuah garis sinyal. Namun, Instrument Loop Diagram dapat menunjukkan detail jalurnya secara lebih lengkap:

1. Terminal positif dan negatif pada Pressure Transmitter.
2. Kabel instrumen dari transmitter menuju Junction Box.
3. Nomor terminal pada Junction Box.
4. Nomor kabel multipair menuju ruang kontrol.
5. Koneksi ke Marshalling Cabinet.
6. Koneksi menuju terminal I/O card.
7. Rack, slot, dan channel yang digunakan.
8. Hubungan sinyal dengan tampilan pada operator station.

Dengan informasi tersebut, teknisi dapat mengetahui titik koneksi yang harus diperiksa tanpa harus menelusuri seluruh instalasi secara manual.

2. Standar ISA 5.4 untuk Instrument Loop Diagram

Penyusunan Instrument Loop Diagram mengacu pada standar ISA 5.4 – Instrument Loop Diagrams.

Standar ini memberikan pedoman mengenai informasi yang perlu ditampilkan dalam gambar rangkaian instrumen serta bagaimana dokumen tersebut digunakan.

Tujuan utamanya adalah meningkatkan komunikasi antara personel yang terlibat dalam:

• Engineering dan design.
• Construction dan installation.
• Operation.
• Maintenance.
• Commissioning.

Standar tersebut relevan untuk berbagai sektor industri, seperti industri kimia, minyak dan gas, pembangkit listrik, pengolahan logam, dan industri proses lainnya.

Dalam penyusunannya, identifikasi tag instrumen mengikuti konvensi identifikasi instrumen ISA 5.1, sedangkan ISA 5.4 memberikan pedoman untuk penyajian diagram loop.

Hal yang perlu dipahami adalah bahwa P&ID, Instrument Index, Cable Schedule, dan Instrument Loop Diagram memiliki fungsi yang berbeda. Keempat dokumen tersebut saling melengkapi dalam pekerjaan engineering dan maintenance.

3. Perbedaan Instrument Loop Diagram dengan P&ID dan Dokumen Teknik Lainnya

Setiap dokumen engineering memiliki tujuan dan tingkat detail yang berbeda.

Berikut perbandingannya:

Dokumen	Fungsi Utama	Detail Terminal
P&ID	Menampilkan alur proses dan filosofi kontrol	Tidak
Instrument Index	Daftar tag dan data utama instrumen	Tidak
Hook-up Drawing	Detail pemasangan mekanis dan koneksi instrumen	Tidak
Cable Schedule	Identifikasi, ukuran, dan jalur kabel	Umumnya hanya informasi ujung kabel
Instrument Loop Diagram	Menampilkan jalur koneksi lengkap satu loop	Ya

P&ID digunakan untuk memahami bagaimana sistem proses dan kontrol bekerja secara keseluruhan.

Sebaliknya, Instrument Loop Diagram digunakan ketika teknisi membutuhkan informasi koneksi yang lebih spesifik.

Misalnya, ketika sebuah transmitter tidak mengirimkan sinyal ke DCS, teknisi dapat menggunakan loop diagram untuk memeriksa terminal transmitter, koneksi junction box, kabel menuju marshalling cabinet, hingga channel input pada DCS.

Inilah alasan mengapa Instrument Loop Diagram menjadi salah satu dokumen penting dalam pekerjaan instrumentasi.

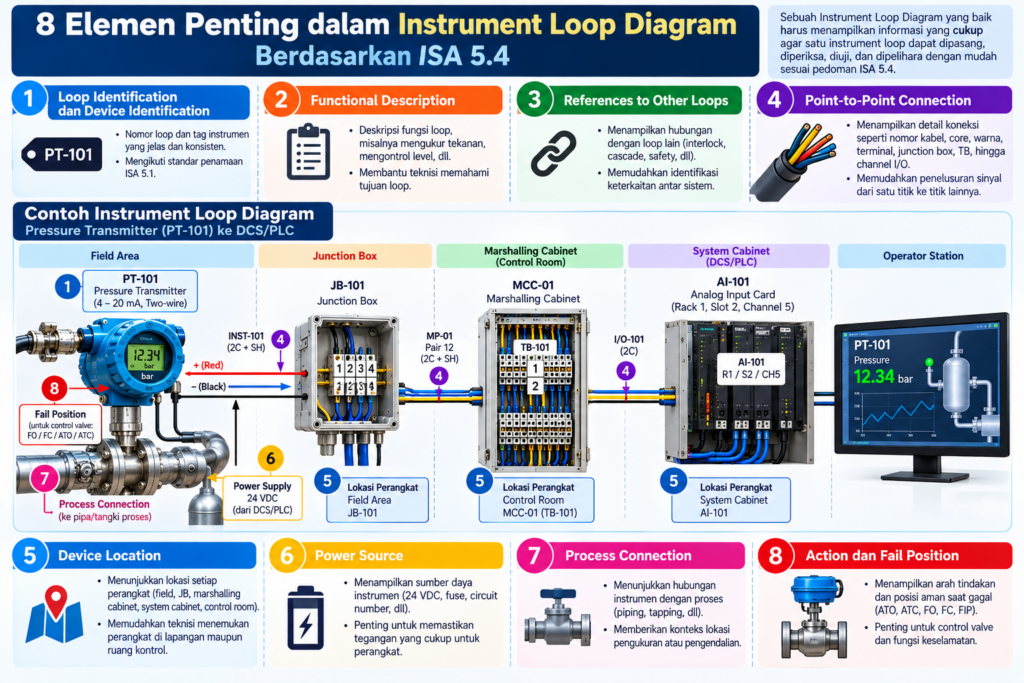

4. Delapan Elemen Penting dalam Instrument Loop Diagram Berdasarkan ISA 5.4

Sebuah Instrument Loop Diagram yang baik harus menyediakan informasi yang cukup agar satu loop dapat dipasang, diperiksa, diuji, dan dipelihara.

Berikut delapan elemen penting yang perlu diperhatikan.

4.1 Loop Identification dan Device Identification

Setiap loop harus memiliki identitas yang jelas.

Identifikasi ini biasanya menggunakan nomor loop dan tag instrumen berdasarkan sistem penamaan yang digunakan dalam proyek.

Contohnya:

• PT-101: Pressure Transmitter.
• PIC-101: Pressure Indicating Controller.
• PV-101: Pressure Control Valve.

Nomor loop membantu teknisi menghubungkan perangkat lapangan dengan sistem kontrol yang bersangkutan.

Identifikasi yang konsisten sangat penting karena satu kesalahan nomor tag dapat menyebabkan teknisi memeriksa instrumen atau channel yang salah.

4.2 Functional Description

Diagram loop perlu memberikan informasi singkat mengenai fungsi dari loop tersebut.

Contohnya:

• Mengukur tekanan pada sebuah pipa.
• Mengontrol level cairan dalam tangki.
• Mengukur laju aliran fluida.
• Mengatur temperatur suatu proses.

Deskripsi ini membantu teknisi memahami tujuan loop sebelum melakukan pemeriksaan.

4.3 References to Other Loops

Beberapa instrument loop memiliki hubungan dengan loop lain.

Hubungan tersebut dapat berupa:

• Interlock.
• Cascade control.
• Shared instrumentation.
• Safety system.
• Hubungan dengan perangkat kontrol lainnya.

Sebagai contoh, sebuah Pressure Transmitter dapat digunakan sebagai input untuk pressure control sekaligus menjadi salah satu sinyal dalam sistem proteksi.

Referensi silang membantu teknisi memahami bahwa satu perangkat mungkin memiliki hubungan dengan lebih dari satu fungsi kontrol.

4.4 Point-to-Point Connection

Ini merupakan salah satu bagian paling penting dalam Instrument Loop Diagram.

Diagram harus memperlihatkan hubungan koneksi secara detail, meliputi:

• Nomor kabel.
• Nomor core atau inti kabel.
• Warna kabel.
• Terminal number.
• Junction box number.
• Terminal block.
• Koneksi ke I/O card.

Informasi tersebut memungkinkan teknisi menelusuri jalur sinyal dari satu titik ke titik lainnya.

Contohnya, sinyal dari transmitter dapat melewati terminal TB-01 pada JB-101 sebelum diteruskan melalui kabel multipair menuju marshalling cabinet.

Dengan adanya informasi point-to-point, pemeriksaan wiring dapat dilakukan secara lebih sistematis.

4.5 Device Location

Lokasi setiap perangkat harus ditunjukkan secara jelas.

Informasi lokasi biasanya mencakup:

• Field location.
• Junction box location.
• Cable routing.
• Marshalling cabinet.
• System cabinet.
• Control room.

Informasi ini memudahkan teknisi menemukan perangkat yang akan diperiksa.

Sebagai contoh, transmitter mungkin berada di area produksi, sedangkan DCS berada di ruang kontrol yang terpisah cukup jauh.

Diagram loop membantu menghubungkan kedua lokasi tersebut melalui jalur instalasi yang digunakan.

4.6 Power Source

Instrument Loop Diagram juga harus memberikan informasi mengenai sumber energi yang digunakan oleh instrumen.

Informasi ini dapat berupa:

• Instrument power supply.
• Tegangan DC.
• Fuse atau circuit number.
• Sumber daya dari I/O card.
• Instrument air supply untuk perangkat pneumatik.

Contohnya, sebuah two-wire transmitter menggunakan sumber 24 VDC yang berasal dari sistem power supply atau loop-powered I/O.

Informasi sumber daya sangat penting ketika melakukan troubleshooting karena gangguan sinyal tidak selalu disebabkan oleh kerusakan transmitter. Bisa saja masalah berasal dari catu daya, fuse, atau jalur kabel.

4.7 Process Connection

Diagram loop perlu menunjukkan hubungan instrumen dengan proses yang dikendalikan atau diukur.

Informasi ini memberikan konteks mengenai lokasi pengukuran dan hubungan instrumen dengan peralatan proses.

Contohnya:

• Pressure Transmitter yang terhubung ke process tapping.
• Differential Pressure Transmitter pada sistem pengukuran flow.
• Level Transmitter pada tangki.
• Temperature Transmitter yang terhubung dengan temperature element.

Informasi proses membantu teknisi memahami posisi dan fungsi perangkat di dalam sistem.

4.8 Action dan Fail Position

Untuk perangkat kontrol tertentu, diagram perlu menunjukkan arah tindakan dan posisi aman ketika terjadi kegagalan.

Pada control valve, informasi ini dapat berupa:

• Air to Open (ATO).
• Air to Close (ATC).
• Fail Open (FO).
• Fail Close (FC).
• Fail in Place (FIP), jika sesuai dengan desain.

Informasi ini penting untuk memastikan bahwa respons perangkat sesuai dengan filosofi kontrol dan keselamatan proses.

Selain itu, informasi direct acting dan reverse acting pada sistem kontrol dapat dicantumkan untuk menjelaskan hubungan perubahan input dan output pengendali.

Catatan: Informasi tambahan seperti calibration range, alarm setpoint, alamat HART, serta rack, slot, dan channel I/O juga sering dicantumkan sesuai kebutuhan proyek.

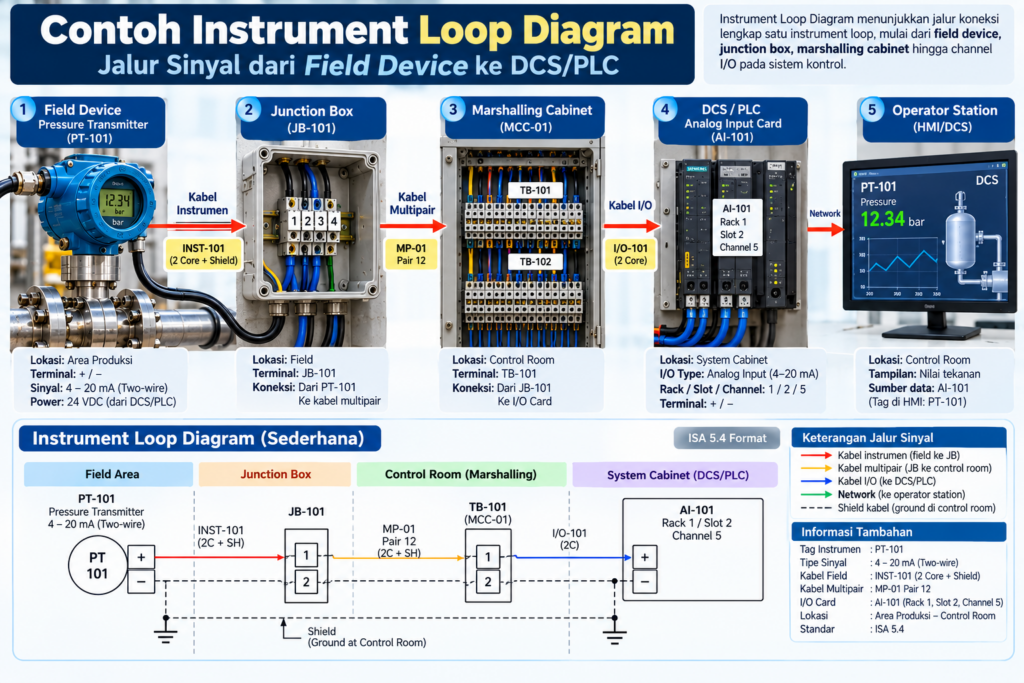

5. Cara Membaca Instrument Loop Diagram dari Field Device ke DCS

Salah satu cara paling mudah memahami Instrument Loop Diagram adalah dengan mengikuti jalur sinyal dari perangkat lapangan menuju sistem kontrol.

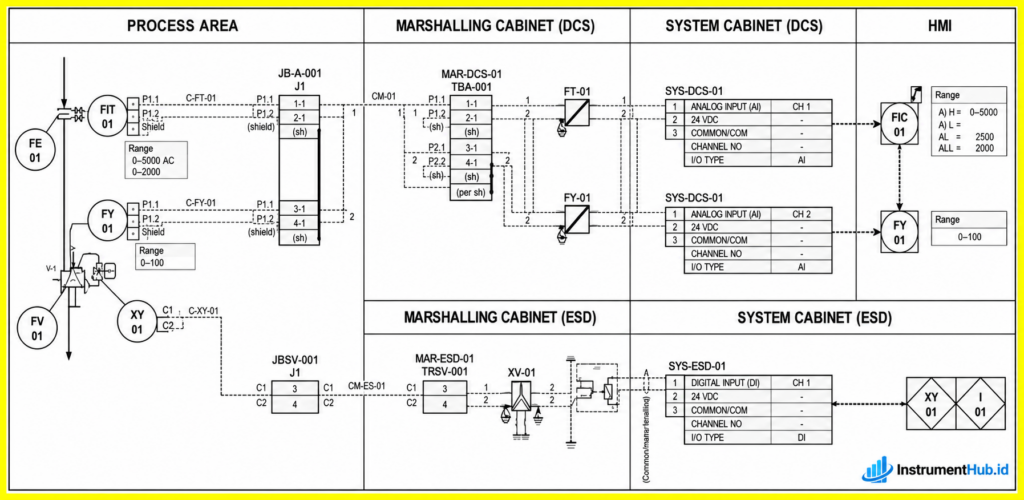

Pada format diagram loop yang mengikuti tata letak umum ISA, perangkat lapangan biasanya ditempatkan di sebelah kiri, sedangkan peralatan sistem kontrol ditempatkan di sebelah kanan.

Dengan demikian, pembacaan dari kiri ke kanan mengikuti jalur sinyal dari proses menuju ruang kontrol.

Berikut tahapan yang umum ditemukan.

5.1 Field Device

Bagian pertama adalah perangkat instrumen yang terpasang di lapangan.

Contohnya:

• Pressure Transmitter.
• Temperature Transmitter.
• Level Transmitter.
• Flow Transmitter.
• Control Valve.

Perangkat ini memiliki terminal koneksi yang digunakan untuk menghubungkan kabel instrumen.

Pada diagram, teknisi dapat menemukan nomor terminal, polaritas, dan informasi koneksi perangkat.

5.2 Junction Box (JB)

Kabel dari perangkat lapangan biasanya dihubungkan terlebih dahulu ke Junction Box.

Junction Box berfungsi sebagai titik penghubung antara kabel instrumen individual dengan kabel multipair yang menuju ruang kontrol.

Di dalam Junction Box terdapat terminal block yang menjadi tempat penyambungan setiap inti kabel.

Diagram loop menunjukkan nomor Junction Box dan terminal yang digunakan.

5.3 Multipair Cable

Dari Junction Box, sinyal biasanya diteruskan menggunakan kabel multipair menuju gedung kontrol.

Satu kabel multipair dapat membawa beberapa pasangan kabel instrumen.

Informasi yang perlu diperhatikan adalah:

• Cable number.
• Pair number.
• Core number.
• Cable specification.
• Shield atau screen connection.

Koneksi shield harus mengikuti desain grounding dan spesifikasi proyek. Pada contoh praktik yang dibahas dalam panduan ini, shield sering dihubungkan ke ground pada satu ujung, biasanya di ruang kontrol.

5.4 Marshalling Cabinet

Setelah memasuki ruang kontrol, kabel multipair biasanya terhubung ke Marshalling Cabinet.

Kabinet ini berfungsi sebagai titik penghubung dan pengaturan jalur kabel dari lapangan menuju sistem kontrol.

Di dalamnya, teknisi dapat menemukan terminal block yang menghubungkan kabel lapangan dengan kabel sistem.

Pada tahap ini, setiap sinyal diarahkan ke koneksi yang sesuai berdasarkan desain proyek.

5.5 System Cabinet dan I/O Card

Dari Marshalling Cabinet, sinyal diteruskan menuju System Cabinet.

Di dalam System Cabinet terdapat modul I/O yang digunakan untuk menerima atau mengirim sinyal instrumen.

Informasi penting yang harus diperiksa meliputi:

• Rack number.
• Slot number.
• Channel number.
• I/O card type.
• Terminal assignment.
• Power supply.

Informasi tersebut sangat membantu ketika terjadi gangguan pada channel input atau output.

5.6 Operator Station

Bagian terakhir adalah Operator Station atau HMI.

Pada bagian ini, sinyal instrumen ditampilkan kepada operator melalui sistem monitoring.

Sebagai contoh, Pressure Transmitter PT-101 mengirimkan sinyal 4–20 mA ke DCS. Setelah sinyal diterima dan dikonversi oleh sistem, nilai tekanan dapat ditampilkan pada layar operator.

Dengan memahami seluruh jalur tersebut, teknisi dapat menelusuri gangguan dari perangkat lapangan hingga tampilan pada operator station.

6. Jenis-Jenis Instrument Loop yang Umum Digunakan

Tidak semua instrument loop memiliki konfigurasi koneksi yang sama.

Jenis sinyal dan perangkat yang digunakan akan menentukan bentuk rangkaian dan kebutuhan wiring.

6.1 Analog Input (AI) – Two-Wire Transmitter

Ini merupakan salah satu konfigurasi paling umum dalam sistem instrumentasi industri.

Two-wire transmitter menggunakan dua konduktor yang sama untuk suplai daya dan transmisi sinyal 4–20 mA.

Contoh perangkat:

• Pressure Transmitter.
• Level Transmitter.
• Flow Transmitter.

Sinyal analog tersebut diterima oleh Analog Input Card pada PLC atau DCS.

6.2 Analog Output (AO)

Analog Output digunakan ketika sistem kontrol harus mengirimkan sinyal analog menuju perangkat lapangan.

Contohnya:

• Control Valve Positioner.
• I/P Converter.
• Variable Speed Drive yang menerima referensi analog.

Dalam konfigurasi ini, output card menghasilkan sinyal 4–20 mA untuk mengatur posisi atau besaran operasi perangkat.

6.3 Digital Input (DI)

Digital Input digunakan untuk menerima sinyal diskrit yang memiliki dua kondisi, yaitu ON atau OFF.

Contoh perangkat:

• Limit Switch.
• Level Switch.
• Pressure Switch.
• Status kontak relay.

Sinyal tersebut diterima oleh Digital Input Card.

6.4 Digital Output (DO)

Digital Output digunakan untuk memberikan perintah ON/OFF kepada perangkat lapangan.

Contohnya:

• Solenoid Valve.
• Relay.
• Motor Starter.
• Perangkat aktuator ON/OFF.

Dalam beberapa rangkaian, relay perantara digunakan untuk menghubungkan output card dengan beban.

6.5 Safety Instrumented Loop

Safety Instrumented Loop merupakan rangkaian yang digunakan untuk menjalankan fungsi keselamatan proses.

Contohnya adalah:

• Emergency Shutdown (ESD).
• Fire and Gas System.
• Safety Interlock.

Loop keselamatan dapat menggunakan Safety Instrumented System (SIS), kabel, dan junction box yang terpisah sesuai desain keselamatan proyek.

Pada sistem tertentu, konfigurasi redundansi juga digunakan untuk meningkatkan keandalan.

7. Perhitungan Loop Voltage Budget pada Instrument Loop

Salah satu hal yang perlu diperhatikan dalam desain instrument loop adalah kemampuan sumber tegangan untuk menyediakan tegangan yang cukup bagi transmitter.

Pada rangkaian two-wire 4–20 mA, tegangan suplai akan mengalami penurunan akibat resistansi kabel, resistor penerima, dan perangkat tambahan seperti barrier atau isolator.

Karena itu, teknisi dan engineer perlu melakukan perhitungan Loop Voltage Budget.

Tujuannya adalah memastikan tegangan yang tersedia pada transmitter tetap berada di atas tegangan minimum yang dibutuhkan perangkat.

7.1 Rumus Resistansi Kabel

Untuk kabel dua konduktor, resistansi total kabel dapat dihitung menggunakan rumus:

R kabel = 2 × L × R konduktor / 1000

Keterangan:

• R kabel = Resistansi total kabel (Ω).
• L = Panjang kabel satu arah (meter).
• R konduktor = Resistansi konduktor (Ω/km).
• Faktor 2 = Jalur pergi dan kembali.

7.2 Rumus Tegangan pada Transmitter

Tegangan yang tersedia pada transmitter dihitung menggunakan:

V transmitter = V supply − (I × R total)

Keterangan:

• V transmitter = Tegangan yang diterima transmitter.
• V supply = Tegangan sumber.
• I = Arus loop (Ampere).
• R total = Total resistansi rangkaian (Ω).

Total resistansi rangkaian dapat mencakup resistor penerima, resistansi kabel, serta resistansi barrier atau isolator.

7.3 Contoh Perhitungan Loop Voltage Budget

Misalnya terdapat instrument loop dengan data berikut:

Parameter	Nilai
Tegangan suplai	24 VDC
Tegangan minimum transmitter	10,5 V
Resistor penerima	250 Ω
Panjang kabel satu arah	800 meter
Resistansi konduktor	18 Ω/km
Resistansi barrier	0 Ω
Arus loop maksimum	20 mA

Langkah 1: Menghitung resistansi kabel

R kabel = 2 × 0,8 × 18

R kabel = 28,8 Ω

Langkah 2: Menghitung total resistansi loop

R total = R resistor + R kabel

R total = 250 + 28,8

R total = 278,8 Ω

Langkah 3: Menghitung voltage drop

V drop = I × R total

V drop = 0,020 × 278,8

V drop = 5,576 V ≈ 5,58 V

Langkah 4: Menghitung tegangan pada transmitter

V transmitter = 24 − 5,58

V transmitter = 18,42 V

Langkah 5: Menghitung voltage margin

Voltage margin = 18,42 − 10,5

Voltage margin = 7,92 V

Artinya, dengan parameter tersebut, transmitter masih menerima tegangan yang mencukupi pada kondisi arus 20 mA.

7.4 Contoh Kedua: Kabel Panjang dengan Barrier

Sekarang kita gunakan konfigurasi yang lebih menantang.

Diketahui:

• Tegangan suplai = 24 VDC.
• Tegangan minimum transmitter = 10,5 V.
• Resistor penerima = 250 Ω.
• Resistansi barrier = 280 Ω.
• Panjang kabel satu arah = 1.500 meter.
• Resistansi konduktor = 24,5 Ω/km.

Langkah 1: Resistansi kabel

R kabel = 2 × 1,5 × 24,5

R kabel = 73,5 Ω

Langkah 2: Total resistansi loop

R total = 250 + 280 + 73,5

R total = 603,5 Ω

Langkah 3: Voltage drop pada 20 mA

V drop = 0,020 × 603,5

V drop = 12,07 V

Langkah 4: Tegangan pada transmitter

V transmitter = 24 − 12,07

V transmitter = 11,93 V

Voltage margin = 11,93 − 10,5

Voltage margin = 1,43 V

Transmitter masih memiliki tegangan di atas batas minimum pada arus 20 mA, tetapi marginnya relatif kecil.

Jika arus meningkat menjadi 22 mA, tegangan yang tersedia menjadi:

V transmitter = 24 − (0,022 × 603,5)

V transmitter = 10,72 V

Pada kondisi tersebut, margin hanya sekitar 0,22 V.

Artinya, desain loop perlu dievaluasi. Salah satu solusi yang dapat dipertimbangkan adalah menggunakan kabel dengan ukuran konduktor lebih besar atau memilih barrier dengan resistansi lebih rendah.

Perhitungan ini menunjukkan bahwa panjang kabel dan resistansi perangkat tambahan dapat memengaruhi keandalan pengiriman sinyal 4–20 mA.

8. Menggunakan Instrument Loop Diagram untuk Loop Checking

Instrument Loop Diagram bukan hanya dokumen yang digunakan ketika instalasi berlangsung. Dokumen ini juga sangat penting selama proses commissioning.

Salah satu penerapannya adalah Loop Checking.

Loop checking merupakan proses pemeriksaan untuk memastikan bahwa seluruh koneksi dan fungsi instrument loop telah sesuai dengan desain.

Setiap lembar diagram loop dapat digunakan sebagai lembar pemeriksaan dan catatan hasil pengujian.

Tahapan pemeriksaan umumnya meliputi:

8.1 Memeriksa Identifikasi Tag

Pastikan nomor tag pada diagram sesuai dengan:

• Label instrumen di lapangan.
• Identifikasi Junction Box.
• Label kabel.
• Database DCS.
• I/O assignment.

Kesalahan satu digit pada nomor tag dapat menyebabkan pemeriksaan dilakukan pada loop yang salah.

8.2 Memeriksa Wiring dan Continuity

Periksa jalur kabel dari perangkat lapangan hingga sistem kontrol.

Pemeriksaan meliputi:

• Nomor kabel.
• Nomor core.
• Terminal connection.
• Cable continuity.
• Insulation resistance.

Pengujian isolasi harus dilakukan dengan metode dan kondisi yang sesuai dengan jenis perangkat serta prosedur proyek. Instrumen elektronik sensitif harus diisolasi sebelum pengujian insulation resistance dilakukan.

8.3 Memeriksa Polaritas

Pastikan koneksi positif dan negatif telah sesuai pada setiap titik terminal.

Polaritas yang terbalik dapat menyebabkan sinyal tidak terbaca atau rangkaian tidak bekerja sebagaimana mestinya.

8.4 Memeriksa Shield dan Grounding

Periksa koneksi cable shield berdasarkan desain grounding proyek.

Pastikan lokasi grounding sesuai dengan yang ditunjukkan pada diagram loop.

8.5 Melakukan Signal Injection

Untuk loop analog 4–20 mA, teknisi dapat melakukan simulasi sinyal pada beberapa titik pengujian.

Contohnya:

Persentase	Arus Sinyal
0%	4 mA
50%	12 mA
100%	20 mA

Periksa apakah nilai yang diterima oleh sistem kontrol sesuai dengan sinyal yang diberikan.

Jika pengujian dilakukan melalui transmitter, pastikan nilai yang ditampilkan pada HMI juga sesuai dengan rentang pengukuran dan scaling yang telah ditetapkan.

8.6 Memeriksa Alarm dan Trip

Untuk loop yang memiliki fungsi alarm atau trip, pastikan setpoint dan respons sistem sesuai dengan dokumen desain serta Cause and Effect Matrix.

8.7 Memeriksa Control Valve

Jika loop melibatkan control valve, periksa arah gerakan dan posisi gagal sesuai datasheet serta filosofi kontrol.

8.8 Melakukan Red Line dan As-Built Update

Jika ditemukan perbedaan antara kondisi aktual dengan diagram, perubahan harus dicatat menggunakan red line.

Selanjutnya, perubahan tersebut harus diproses melalui sistem pengendalian dokumen hingga diterbitkan sebagai revisi As-Built Drawing.

Dokumen as-built inilah yang nantinya menjadi referensi utama bagi tim operasi dan maintenance.

9. Kelebihan dan Keterbatasan Instrument Loop Diagram

Penggunaan Instrument Loop Diagram memberikan banyak manfaat dalam pekerjaan engineering dan maintenance.

Kelebihan

• Menampilkan jalur sinyal lengkap dalam satu lembar gambar.
• Mempercepat proses loop checking.
• Membantu proses commissioning.
• Mempermudah troubleshooting.
• Mengurangi waktu pencarian kesalahan wiring.
• Mendukung penggantian I/O card.
• Membantu proses modifikasi instalasi.
• Mendukung pekerjaan isolasi dan pemeliharaan.

Keterbatasan

Walaupun sangat bermanfaat, terdapat beberapa tantangan dalam pengelolaannya.

1. Jumlah dokumen yang besar

Pada proyek industri berskala besar, jumlah instrument loop dapat mencapai ribuan sehingga membutuhkan sistem pengelolaan dokumen yang baik.

2. Membutuhkan pembaruan berkala

Jika terdapat perubahan instalasi tetapi diagram tidak diperbarui, informasi pada dokumen dapat menjadi tidak sesuai dengan kondisi lapangan.

3. Proses penyusunan cukup kompleks

Penyusunan manual membutuhkan waktu dan berpotensi menimbulkan kesalahan penomoran maupun koneksi.

4. Bergantung pada keakuratan data engineering

Kesalahan pada Instrument Index, I/O List, Cable Schedule, atau terminal assignment dapat menghasilkan diagram yang salah.

10. Bagaimana Instrument Loop Diagram Dibuat?

Penyusunan Instrument Loop Diagram biasanya dilakukan oleh tim instrument engineering sebagai bagian dari proses detail engineering.

Prosesnya dimulai setelah beberapa dokumen dasar tersedia dan cukup stabil.

Dokumen yang biasanya menjadi referensi meliputi:

• Instrument Index.
• I/O List.
• Cable Schedule.
• Instrument Datasheet.
• Wiring Diagram.
• Junction Box Schedule.
• System Architecture.
• Terminal Assignment.

Pada proyek EPC, loop diagram dapat dibuat menggunakan software database engineering seperti SmartPlant Instrumentation.

Data tag, kabel, terminal, dan perangkat dimasukkan ke dalam database sehingga informasi yang sama dapat digunakan kembali pada beberapa dokumen engineering.

Penentuan rack, slot, dan channel akhir biasanya melibatkan system integrator setelah konfigurasi sistem kontrol ditetapkan.

Secara umum, diagram loop digunakan pada beberapa tahapan proyek:

Tahapan	Fungsi Instrument Loop Diagram
Detailed Engineering	Menentukan koneksi wiring, I/O, dan power setiap instrumen
Construction	Panduan penarikan kabel dan terminasi
Commissioning	Lembar pemeriksaan dan pengujian loop
Maintenance	Referensi troubleshooting dan penggantian komponen
Modification	Referensi untuk perubahan dan penambahan koneksi

Setiap perubahan yang ditemukan di lapangan harus dicatat dan dimasukkan ke dalam proses revisi dokumen.

11. Kesalahan Umum dalam Penggunaan Instrument Loop Diagram

Ada beberapa kesalahpahaman yang sering terjadi ketika menggunakan diagram loop.

Mitos 1: P&ID sudah cukup untuk troubleshooting wiring.

Fakta: P&ID tidak menyediakan detail lengkap mengenai terminal, nomor kabel, Junction Box, dan I/O channel. Untuk pemeriksaan koneksi, teknisi membutuhkan Instrument Loop Diagram.

Mitos 2: Loop Diagram hanya digunakan saat konstruksi.

Fakta: Diagram loop juga digunakan dalam commissioning, troubleshooting, maintenance, penggantian I/O card, dan modifikasi sistem.

Mitos 3: Software engineering selalu menghasilkan diagram yang benar.

Fakta: Software hanya mengolah data yang dimasukkan. Jika data I/O, terminal, atau kabel salah, hasil diagram juga dapat salah.

Mitos 4: Diagram yang sudah diterbitkan tidak perlu diperbarui.

Fakta: Setiap perubahan kondisi instalasi harus dicatat dan diproses melalui revisi dokumen. Tanpa pembaruan, diagram dapat menyesatkan teknisi ketika melakukan pekerjaan maintenance.

12. Frequently Asked Questions (FAQ)

Apa yang dimaksud dengan Instrument Loop Diagram?

Instrument Loop Diagram adalah gambar teknis yang menunjukkan jalur lengkap satu instrument loop, termasuk perangkat, kabel, terminal, junction box, marshalling cabinet, dan koneksi ke channel I/O sistem kontrol.

Standar apa yang digunakan untuk Instrument Loop Diagram?

Standar yang menjadi referensi adalah ISA 5.4 – Instrument Loop Diagrams. Identifikasi tag instrumen pada diagram umumnya mengikuti konvensi ISA 5.1.

Apa perbedaan Instrument Loop Diagram dengan P&ID?

P&ID menunjukkan hubungan proses dan filosofi kontrol, sedangkan Instrument Loop Diagram memperlihatkan detail koneksi wiring dan jalur sinyal untuk satu loop instrumen.

Mengapa Junction Box digunakan dalam instrument loop?

Junction Box digunakan sebagai titik penghubung antara kabel individual dari field instrument dengan kabel multipair yang menuju ruang kontrol.

Apa fungsi Marshalling Cabinet?

Marshalling Cabinet digunakan sebagai titik penghubung dan pengaturan koneksi antara kabel lapangan dengan kabel menuju sistem kontrol.

Bagaimana cara melakukan Loop Checking?

Loop checking dilakukan dengan memeriksa identifikasi tag, kontinuitas kabel, polaritas, grounding, respons sinyal, pembacaan HMI, serta fungsi alarm atau trip sesuai kebutuhan loop.

Apakah semua Instrument Loop menggunakan sinyal 4–20 mA?

Tidak. Instrument loop dapat menggunakan sinyal analog 4–20 mA, sinyal digital ON/OFF, maupun komunikasi fieldbus sesuai konfigurasi sistem.

Mengapa Instrument Loop Diagram harus selalu diperbarui?

Karena diagram digunakan sebagai referensi instalasi dan maintenance. Jika terdapat perubahan wiring atau konfigurasi sistem tetapi dokumen tidak diperbarui, teknisi dapat menggunakan informasi yang sudah tidak sesuai dengan kondisi aktual.

Kesimpulan

Instrument Loop Diagram merupakan salah satu dokumen engineering paling penting dalam pekerjaan instrumentasi dan kontrol industri.

Berbeda dengan P&ID yang berfokus pada hubungan proses dan filosofi kontrol, diagram loop memberikan detail koneksi dari field device hingga sistem kontrol.

Berdasarkan pedoman ISA 5.4, diagram loop perlu menyajikan informasi penting seperti identifikasi perangkat, deskripsi fungsi, referensi ke loop lain, koneksi point-to-point, lokasi perangkat, sumber energi, koneksi proses, serta aksi dan posisi gagal.

Dengan memahami cara membaca Instrument Loop Diagram, teknisi dapat melakukan instalasi, loop checking, commissioning, dan troubleshooting secara lebih sistematis.

Hal yang tidak kalah penting adalah memastikan setiap perubahan instalasi dicatat dan dimasukkan ke dalam revisi as-built drawing.

Pada akhirnya, Instrument Loop Diagram yang akurat bukan hanya mempermudah pekerjaan teknisi, tetapi juga membantu meningkatkan keandalan, keselamatan, dan kemudahan pemeliharaan sistem instrumentasi industri.
