Flowmeter tidak hanya membutuhkan sensor yang tepat. Cara flowmeter dipasang di dalam piping juga dapat memengaruhi kualitas pengukuran.
Salah satu persyaratan instalasi yang sering ditemui adalah menyediakan straight run, yaitu bagian pipa lurus tanpa gangguan signifikan sebelum dan sesudah flowmeter.
Alasannya sederhana: fitting seperti elbow, reducer, valve, tee, pump, atau perubahan diameter pipa dapat mengubah profil kecepatan aliran. Jika flowmeter ditempatkan terlalu dekat dengan gangguan tersebut, sensor dapat menerima kondisi aliran yang berbeda dari kondisi yang digunakan dalam karakterisasi atau spesifikasi pengukurannya.

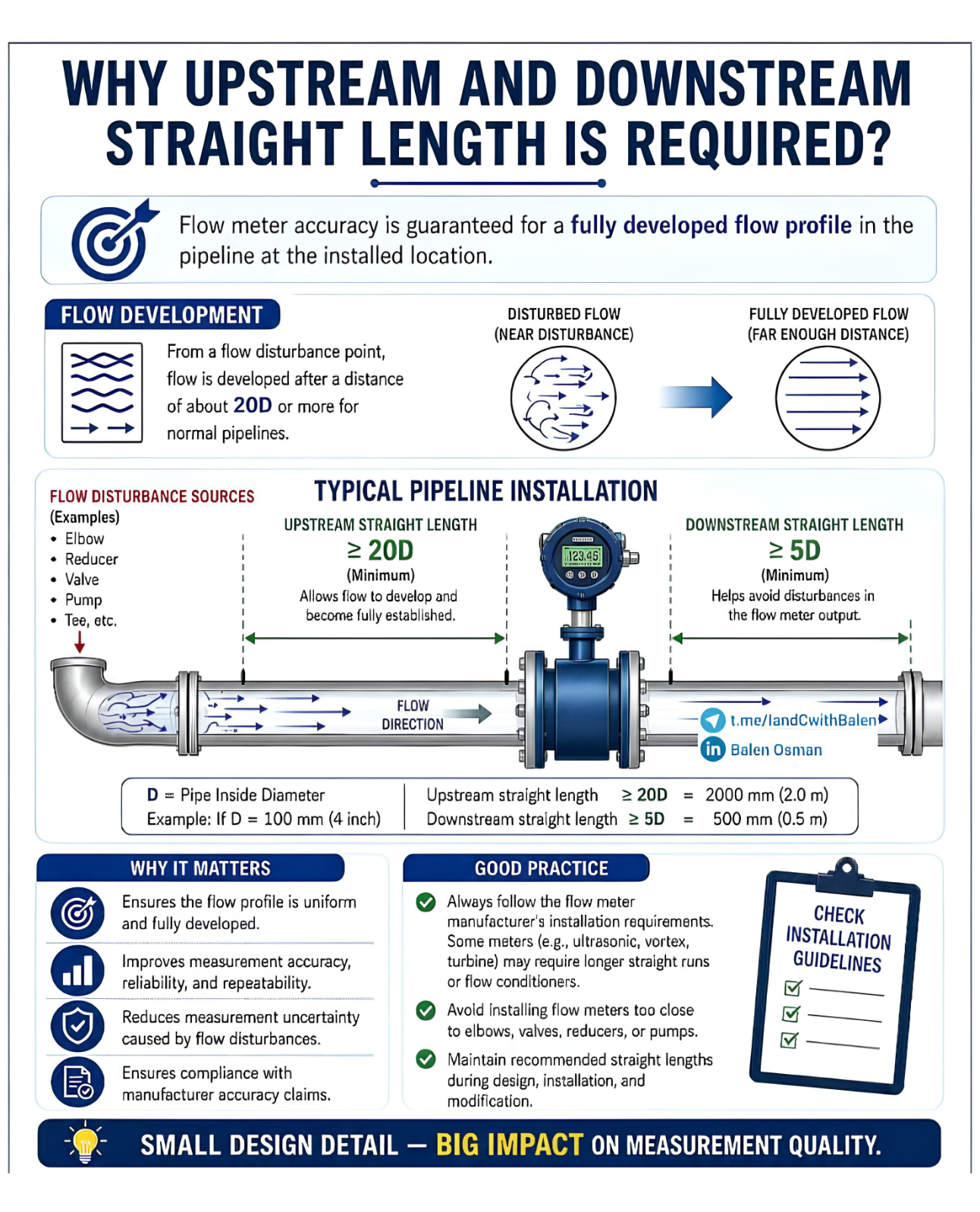

Gambar sumber yang Anda berikan menggambarkan konsep ini dengan membandingkan disturbed flow di dekat gangguan dengan fully developed flow setelah aliran melewati bagian pipa lurus. Contoh yang ditampilkan menggunakan ≥20D upstream dan ≥5D downstream, dengan D sebagai diameter dalam pipa. Untuk pipa 100 mm, contoh tersebut menghasilkan 2 meter upstream dan 0,5 meter downstream.
Namun, angka tersebut harus dipahami sebagai contoh konfigurasi, bukan aturan universal untuk seluruh jenis flowmeter.
Apa Itu Straight Run pada Flowmeter?
Straight run adalah panjang pipa lurus yang disediakan di sekitar titik pemasangan flowmeter agar kondisi aliran lebih sesuai untuk proses pengukuran.
Istilah yang sering digunakan adalah:
- Upstream → sisi sebelum flowmeter terhadap arah aliran.
- Downstream → sisi setelah flowmeter.
- D atau DN → diameter acuan pipa/flowmeter yang digunakan oleh manufacturer dalam menentukan jarak instalasi.
Secara sederhana:
Gangguan piping → straight run upstream → flowmeter → straight run downstream → gangguan berikutnya
Tujuannya bukan sekadar menyediakan ruang kosong di sekitar flowmeter, tetapi mengurangi pengaruh gangguan terhadap distribusi kecepatan dan arah aliran pada titik pengukuran.
Endress+Hauser menjelaskan bahwa disturbed flow profile dapat memengaruhi performa flowmeter dan instalasi perlu mengikuti rekomendasi straight pipe dari perangkat yang digunakan.
Kenapa Aliran Bisa Terganggu?
Dalam kondisi ideal, kita mungkin membayangkan fluida mengalir lurus dengan distribusi kecepatan yang stabil.
Kondisi tersebut dapat berubah ketika fluida melewati komponen seperti:
- elbow 90°,
- double elbow,
- reducer,
- expander,
- valve,
- tee,
- pump,
- flow control device,
- atau flowmeter lain.
Komponen-komponen tersebut dapat menyebabkan:
- perubahan distribusi kecepatan,
- swirl atau aliran berputar,
- asymmetric velocity profile,
- turbulensi tambahan,
- jetting akibat perubahan diameter,
- dan fenomena aliran lokal lainnya.
Akibatnya, aliran yang masuk ke flowmeter belum tentu memiliki profil yang diharapkan.
Contoh sederhana
Bayangkan sebuah elbow 90° dipasang tepat sebelum flowmeter.
Fluida tidak langsung berubah menjadi aliran yang seragam setelah melewati elbow. Distribusi kecepatannya dapat menjadi tidak simetris dan dapat mengandung komponen aliran berputar.
Jika flowmeter sensitif terhadap kondisi tersebut, hasil pengukuran dapat mengalami error atau setidaknya keluar dari kondisi performa yang dijamin manufacturer.
Karena itu, pipa lurus digunakan untuk memberikan kesempatan bagi aliran untuk berkembang kembali sebelum mencapai area pengukuran.
Apa yang Dimaksud dengan Fully Developed Flow?
Fully developed flow adalah kondisi ketika profil aliran di dalam pipa telah berkembang secara stabil sesuai kondisi piping dan karakteristik fluida.
Konsep ini perlu dibedakan dari pernyataan sederhana bahwa "setelah 20D pasti fully developed."
Tidak ada satu angka straight run yang otomatis berlaku untuk semua kondisi.
Panjang yang dibutuhkan dipengaruhi oleh berbagai faktor, termasuk:
- jenis flowmeter,
- jenis fluida,
- Reynolds number,
- konfigurasi upstream,
- jenis fitting,
- kondisi valve,
- diameter pipa,
- perubahan ukuran pipa,
- dan karakteristik desain flowmeter.
Karena itu, angka seperti 5D, 10D, 20D, atau angka lainnya harus dibaca dalam konteks teknologi flowmeter dan konfigurasi piping tertentu.
Mengapa Upstream Straight Run Biasanya Lebih Penting?
Flowmeter membaca kondisi aliran pada lokasi sensornya.
Jika beberapa sentimeter atau beberapa diameter pipa sebelum sensor terdapat elbow atau valve, gangguan tersebut masih dapat memengaruhi profil aliran ketika fluida mencapai sensor.
Karena itu, kebutuhan straight run upstream sering lebih panjang dibandingkan downstream.
Misalnya, pada salah satu konfigurasi magnetic flowmeter, dokumentasi Emerson Rosemount 8750W merekomendasikan minimum 5 diameter pipa upstream dan 2 diameter downstream untuk menjaga akurasi yang ditentukan pada kondisi proses yang bervariasi.
Endress+Hauser juga memberikan contoh instalasi Promag dengan ≥5 × DN inlet dan ≥2 × DN outlet untuk konfigurasi tertentu.
Artinya, kebutuhan straight run bukan sekadar "semakin panjang semakin bagus", tetapi harus dikaitkan dengan teknologi dan konfigurasi meter.
Apakah Downstream Straight Run Juga Diperlukan?
Ya, pada banyak instalasi downstream straight run juga ditentukan oleh manufacturer.
Tetapi panjangnya tidak selalu sama dengan upstream.
Salah satu alasannya adalah flowmeter harus dilindungi dari pengaruh komponen downstream tertentu terhadap kondisi aliran di sekitar titik pengukuran.
Namun, kebutuhan downstream dapat sangat berbeda antar teknologi.
Contohnya, manual Yokogawa untuk magnetic flowmeter AXF menunjukkan beberapa konfigurasi yang bahkan memungkinkan straight run downstream lebih pendek atau tidak diperlukan, sementara kondisi tertentu dapat membutuhkan 2D–3D jika fitting downstream menimbulkan deviasi aliran.
Ini menunjukkan mengapa pernyataan:
"Semua flowmeter harus 20D upstream dan 5D downstream"
tidak tepat jika diperlakukan sebagai aturan universal.
Berapa Panjang Straight Run yang Dibutuhkan?
Tidak ada satu angka yang berlaku untuk semua flowmeter.
Gunakan urutan berikut:
1. Identifikasi jenis flowmeter
↓
2. Identifikasi konfigurasi piping upstream/downstream
↓
3. Buka installation manual/datasheet manufacturer
↓
4. Tentukan straight run berdasarkan kondisi tersebut
↓
5. Pastikan diameter referensi D atau DN yang digunakan benar
Contoh dari gambar
Gambar yang Anda berikan menggunakan:
- Diameter pipa, D = 100 mm
- Upstream = 20D
- Downstream = 5D
Maka:
Upstream
atau:
Downstream
atau:
Jadi, berdasarkan contoh pada gambar, diperlukan:
- 2,0 m straight run upstream
- 0,5 m straight run downstream
Tetapi sekali lagi, angka ini adalah contoh konfigurasi pada materi sumber, bukan angka yang otomatis berlaku untuk semua flowmeter.
Kenapa Angka Straight Run Bisa Berbeda Antar Flowmeter?
Karena setiap teknologi flowmeter berinteraksi dengan aliran menggunakan prinsip pengukuran yang berbeda.
1. Magnetic Flowmeter
Magnetic flowmeter mengukur aliran fluida konduktif berdasarkan prinsip induksi elektromagnetik.
Emerson menjelaskan bahwa magnetic flowmeter menggunakan medan magnet dan elektroda untuk mendeteksi tegangan yang berkaitan dengan kecepatan fluida. Instalasi yang tepat tetap diperlukan untuk mendapatkan performa pengukuran yang ditentukan.
Sebagai contoh, manual Rosemount 8750W mencantumkan 5D upstream dan 2D downstream untuk kondisi instalasi tertentu.
Sementara manual Yokogawa AXF memberikan kebutuhan yang berbeda tergantung konfigurasi seperti elbow, tee, reducer, expander, dan valve.
2. Vortex Flowmeter
Vortex flowmeter sangat memperhatikan kondisi profil kecepatan karena prinsip pengukurannya berkaitan dengan vortex shedding.
Yokogawa, misalnya, memberikan contoh kebutuhan:
| Kondisi upstream | Upstream | Downstream |
|---|---|---|
| Straight pipe | ≥10D | ≥5D |
| Reducer | ≥5D | ≥5D |
| Expander | ≥10D | ≥5D |
| Single bend | ≥10D | ≥5D |
| Double bend, satu bidang | ≥10D | ≥5D |
| Double bend, bidang berbeda | ≥20D | ≥5D |
Angka tersebut merupakan rekomendasi untuk VY Series, bukan angka universal untuk semua vortex flowmeter.
Khusus apabila valve harus dipasang upstream dari vortex flowmeter, Yokogawa memberikan contoh 20D upstream dan 5D downstream.
Ini menarik karena angka 20D/5D pada gambar Anda memang dapat ditemukan pada aplikasi tertentu, tetapi konteksnya sangat penting.
Apa yang Terjadi Jika Flowmeter Dipasang Terlalu Dekat dengan Elbow?
Ini adalah salah satu kesalahan instalasi yang cukup umum.
Misalnya konfigurasi:
Elbow → Flowmeter
tanpa straight run yang memadai.
Elbow dapat menghasilkan profil aliran yang tidak simetris. Ketika kondisi tersebut masuk ke flowmeter, sensor mungkin tidak bekerja dalam kondisi aliran yang menjadi dasar karakterisasi atau spesifikasi pengukurannya.
Potensi akibatnya antara lain:
- indikasi flow tidak sesuai,
- error pengukuran meningkat,
- repeatability dapat terpengaruh,
- pembacaan berubah ketika kondisi upstream berubah,
- atau performa meter tidak memenuhi spesifikasi yang dijanjikan.
Endress+Hauser secara khusus menjelaskan bahwa profil aliran yang terganggu dapat menyebabkan error dengan besaran yang bergantung pada prinsip pengukuran dan posisi sensor.
Bagaimana dengan Pump, Valve, Reducer, dan Tee?
Tidak semua gangguan memiliki efek yang sama.
Elbow
Elbow dapat menyebabkan perubahan arah aliran dan menghasilkan profil kecepatan yang tidak simetris maupun swirl.
Double Elbow
Double elbow, khususnya jika berada pada bidang berbeda, dapat menghasilkan gangguan yang lebih kompleks.
Untuk vortex flowmeter VY Series, Yokogawa misalnya memberikan kebutuhan upstream lebih panjang untuk double bend pada bidang berbeda dibandingkan single bend.
Valve
Valve dapat menjadi sumber gangguan yang signifikan, khususnya jika posisinya terlalu dekat dengan flowmeter atau tidak selalu fully open.
Pada vortex flowmeter, Yokogawa merekomendasikan valve ditempatkan downstream jika memungkinkan. Jika valve harus berada upstream, kebutuhan straight run dapat meningkat menjadi 20D upstream dan 5D downstream pada contoh VY Series.
Reducer dan Expander
Perubahan diameter menyebabkan perubahan distribusi kecepatan.
Karena itu, straight run yang dibutuhkan setelah reducer atau expander dapat berbeda.
Pump
Pump dapat menghasilkan kondisi aliran yang kompleks, termasuk pulsation atau gangguan velocity profile, tergantung tipe pump dan konfigurasi sistem.
Karena itu, lokasi flowmeter terhadap pump perlu dilihat dari installation manual flowmeter dan desain piping keseluruhan.
Apakah Straight Run yang Lebih Panjang Selalu Lebih Baik?
Tidak selalu.
Secara praktis, menyediakan straight run yang cukup biasanya lebih aman daripada memasang flowmeter tepat di dekat disturbance.
Tetapi engineering design tidak seharusnya menggunakan prinsip:
"Semakin panjang pasti semakin baik."
Yang benar adalah:
Gunakan straight run sesuai kebutuhan teknologi flowmeter, konfigurasi piping, dan rekomendasi manufacturer.
Bahkan beberapa flowmeter modern memiliki desain atau algoritma tertentu yang memungkinkan instalasi dengan straight run lebih pendek.
Sebagai contoh, Endress+Hauser memiliki konfigurasi Promag tertentu yang memungkinkan inlet/outlet run dikurangi atau bahkan dihilangkan tergantung desain perangkat dan lokasi instalasi.
Jadi, jika ruang piping terbatas, jangan langsung memaksakan modifikasi piping. Pertimbangkan apakah terdapat flowmeter yang memang dirancang untuk short straight-run installation.
Troubleshooting: Flowmeter Sudah Dikalibrasi tetapi Reading Tetap Salah
Straight run merupakan salah satu hal yang perlu diperiksa ketika flowmeter mengalami masalah pengukuran.
Gejala
Flowmeter menunjukkan reading yang:
- terlalu tinggi,
- terlalu rendah,
- tidak stabil,
- berbeda dengan reference meter,
- atau berubah setelah konfigurasi piping dimodifikasi.
Kemungkinan penyebab
Tidak selalu berasal dari flowmeter.
Kemungkinan lain:
- straight run tidak sesuai,
- flow profile terganggu,
- valve terlalu dekat dengan flowmeter,
- elbow terlalu dekat,
- reducer/expander berada pada posisi yang tidak sesuai,
- flowmeter tidak sesuai dengan kondisi fluida,
- pipe tidak selalu penuh,
- terdapat entrained gas,
- instalasi tidak sesuai orientation,
- grounding atau electrical installation bermasalah pada teknologi tertentu,
- parameter configuration tidak tepat,
- proses memang mengalami fluktuasi.
Pemeriksaan
Mulai dari hal yang paling mendasar:
Periksa arah aliran
↓
Periksa kondisi pipe full
↓
Identifikasi fitting upstream/downstream
↓
Ukur actual straight run
↓
Bandingkan dengan installation manual
↓
Periksa valve position
↓
Periksa proses dan reference measurement
↓
Baru lanjut ke pemeriksaan instrument
Pendekatan seperti ini lebih aman daripada langsung menyimpulkan bahwa flowmeter perlu dikalibrasi ulang.
Apakah Flowmeter Harus Selalu Dipasang Setelah Straight Pipe yang Panjang?
Tidak.
Yang penting adalah lokasi pemasangan memenuhi persyaratan flowmeter yang digunakan.
Dalam kondisi ruang terbatas, beberapa alternatif engineering dapat dipertimbangkan:
- mengubah posisi flowmeter,
- mengubah konfigurasi piping,
- memindahkan valve ke downstream,
- menggunakan flowmeter dengan kebutuhan straight run lebih rendah,
- menggunakan teknologi flow measurement yang lebih toleran terhadap flow disturbance,
- atau menggunakan desain sensor tertentu yang memang dibuat untuk instalasi restricted.
Sebagai contoh, Endress+Hauser menunjukkan aplikasi electromagnetic flowmeter yang dapat mempertahankan performa pada instalasi dengan kondisi straight run terbatas melalui desain khusus.
Best Practice Instalasi Straight Run Flowmeter
Sebelum menentukan lokasi flowmeter, gunakan checklist berikut.
1. Tentukan arah aliran
Pastikan flowmeter dipasang sesuai arah flow yang ditentukan manufacturer.
2. Identifikasi disturbance upstream
Cari:
- elbow,
- tee,
- reducer,
- expander,
- valve,
- pump,
- flowmeter lain,
- dan komponen lain yang dapat mengubah flow profile.
3. Jangan menggunakan angka 20D/5D secara otomatis
Angka tersebut dapat benar untuk konfigurasi tertentu, tetapi bukan aturan universal.
4. Gunakan installation manual
Periksa diagram instalasi untuk model flowmeter yang benar.
5. Perhatikan kondisi pipe
Selain straight run, periksa:
- pipe full atau tidak,
- orientation,
- vibration,
- fluid properties,
- entrained gas,
- pulsation,
- temperature,
- pressure,
- dan accessibility untuk maintenance.
6. Pertimbangkan kondisi downstream
Jangan hanya memeriksa upstream. Valve atau fitting downstream juga dapat menjadi bagian dari persyaratan instalasi.
7. Dokumentasikan actual installation
Saat commissioning, actual straight run sebaiknya dibandingkan dengan drawing atau installation requirement.
Contoh Sederhana Penentuan Straight Run
Misalkan sebuah flowmeter memiliki requirement:
Upstream = 10D
Downstream = 5D
dan diameter pipa:
D = 150 mm
Diketahui
- D = 150 mm
- Upstream requirement = 10D
- Downstream requirement = 5D
Ditanyakan
Panjang straight run upstream dan downstream.
Formula
Substitusi
Sedangkan:
Hasil
- Upstream = 1,5 m
- Downstream = 0,75 m
Interpretasi
Flowmeter membutuhkan area pipa lurus sesuai persyaratan tersebut sebelum dan sesudah titik pengukuran.
Catatan: angka 10D dan 5D pada contoh ini hanya digunakan untuk menjelaskan cara menghitung. Dalam pekerjaan engineering sebenarnya, nilai D harus berasal dari requirement flowmeter dan konfigurasi piping yang berlaku.
Kesalahan Umum Saat Menentukan Straight Run
Beberapa kesalahan yang sering terjadi antara lain:
Menganggap semua flowmeter sama
Magnetic, vortex, ultrasonic, Coriolis, turbine, dan teknologi lainnya mempunyai prinsip pengukuran berbeda.
Menggunakan rule of thumb tanpa melihat manual
Misalnya selalu menggunakan 10D atau selalu menggunakan 20D.
Cara ini dapat menghasilkan desain yang terlalu konservatif atau justru tidak memenuhi requirement meter.
Mengukur dari titik yang salah
Jarak D harus mengikuti definisi yang digunakan dalam installation drawing manufacturer.
Hanya memperhatikan elbow
Padahal valve, reducer, expander, tee, pump, dan kombinasi beberapa fitting juga dapat memengaruhi kebutuhan straight run.
Memasang valve terlalu dekat
Pada beberapa flowmeter, posisi valve sangat berpengaruh terhadap flow profile.
Kesimpulan
Straight run diperlukan karena flowmeter membutuhkan kondisi aliran yang sesuai dengan karakteristik pengukurannya.
Gangguan seperti elbow, valve, reducer, tee, pump, dan perubahan konfigurasi piping dapat mengubah velocity profiledan menyebabkan kondisi aliran di titik pengukuran menjadi berbeda dari kondisi ideal atau kondisi yang digunakan untuk menentukan performa flowmeter.
Namun, satu hal yang sangat penting:
Tidak ada angka straight run yang berlaku universal untuk semua flowmeter.
Gambar sumber menggunakan contoh ≥20D upstream dan ≥5D downstream, tetapi dokumentasi manufacturer menunjukkan bahwa kebutuhan sebenarnya dapat berbeda. Magnetic flowmeter tertentu dapat menggunakan 5D/2D, sedangkan vortex flowmeter tertentu dapat membutuhkan 10D/5D atau bahkan 20D/5D apabila terdapat valve upstream.
Karena itu, dalam desain dan instalasi:
Flowmeter technology → piping configuration → disturbance → manufacturer requirement → straight run
harus dilihat sebagai satu kesatuan.
Dengan kata lain, jangan sekadar menghitung D; pahami dulu mengapa nilai D tersebut dibutuhkan oleh flowmeter yang digunakan.
FAQ
Apakah 20D upstream dan 5D downstream berlaku untuk semua flowmeter?
Tidak. Itu bergantung pada teknologi flowmeter, konfigurasi piping, dan rekomendasi manufacturer. Contoh manufacturer menunjukkan nilai yang berbeda untuk magnetic dan vortex flowmeter.
Apa arti D pada straight run flowmeter?
D adalah diameter acuan yang digunakan dalam persyaratan instalasi, misalnya diameter pipa atau flowtube sesuai definisi manufacturer.
Kenapa upstream biasanya lebih panjang daripada downstream?
Karena gangguan sebelum flowmeter dapat langsung memengaruhi profil aliran yang masuk ke area pengukuran. Namun kebutuhan aktual tetap bergantung pada teknologi dan desain flowmeter.
Apa yang terjadi jika straight run terlalu pendek?
Flow profile dapat terganggu sehingga performa pengukuran dapat terpengaruh. Besarnya pengaruh bergantung pada teknologi flowmeter dan jenis disturbance.
Apakah flowmeter bisa dipasang dekat elbow?
Bisa pada kondisi tertentu jika manufacturer memang mengizinkannya. Jangan menentukan jarak hanya berdasarkan rule of thumb; gunakan installation requirement flowmeter yang digunakan.
Apakah valve sebaiknya dipasang sebelum atau sesudah flowmeter?
Tidak ada satu jawaban universal untuk semua teknologi. Pada beberapa vortex flowmeter, manufacturer merekomendasikan valve ditempatkan downstream karena valve upstream dapat menghasilkan gangguan aliran yang signifikan.
Tulis Komentar
Bagikan pertanyaan, pengalaman, atau tambahan informasi yang relevan dengan artikel ini.
