Memahami Perbedaan Antara Komponen DCS: ES, OS, dan AS

Apa Saja Komponen Utama Distributed Control System (DCS)?

Distributed Control System (DCS) merupakan bagian terpenting dalam otomasi industri modern. DCS memastikan bahwa kilang minyak, pabrik kimia, dan fasilitas pembangkit listrik beroperasi secara aman, andal, dan efisien dengan menghubungkan operasi operator, insinyur, dan peralatan lapangan secara lancar.

Di sisi lain, DCS bukan sekadar satu perangkat tunggal, melainkan sebuah jaringan komponen terhubung yang masing-masing memiliki peran spesifik. Para insinyur, operator ruang kendali, dan spesialis otomasi yang merancang, membangun, serta memelihara sistem proses yang kompleks perlu memahami bagaimana seluruh komponen ini berfungsi bersama secara terpadu.

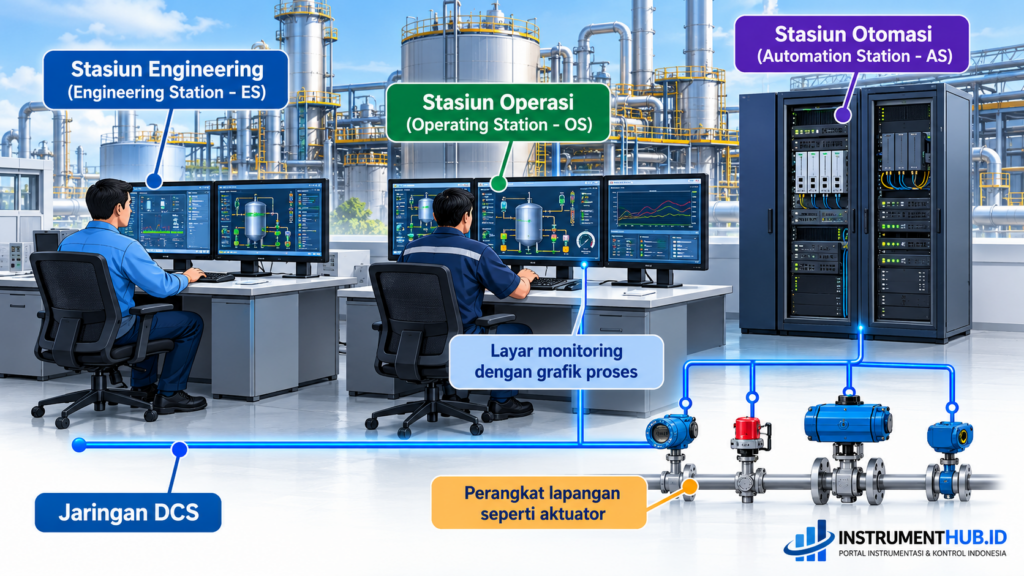

Dalam artikel ini, kita akan mengulas komponen-komponen utama DCS, yaitu Engineering Station (ES), Operating Station (OS), dan Automation Station (AS), beserta fungsi, perbedaan, serta pentingnya dalam mengendalikan proses-proses industri.

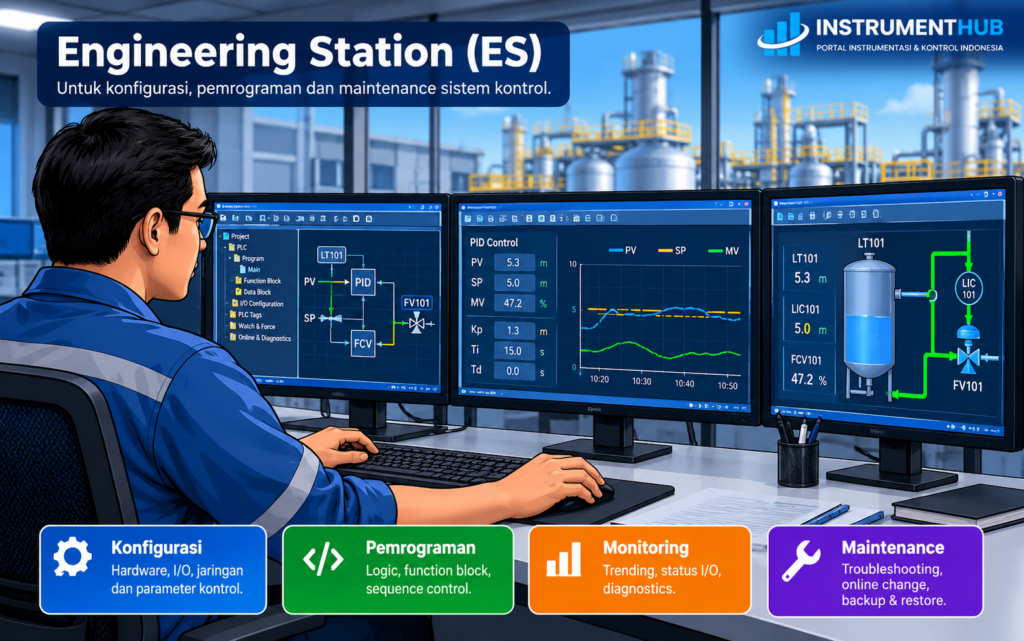

Engineering Station (ES): Pusat Konfigurasi DCS

Engineering Station (ES) adalah tempat di mana seluruh sistem DCS dibangun. Para insinyur menggunakannya sebagai stasiun kerja utama untuk mengonfigurasi, memrogram, dan menjaga sistem kendali tetap berjalan. Tanpa ES, strategi kendali, pemetaan komunikasi, dan penyesuaian parameter tidak akan dapat terbentuk.

Fungsi Utama Engineering Station

Konfigurasi Sistem

ES memungkinkan insinyur mengatur seluruh arsitektur DCS, menentukan protokol komunikasi, dan menyusun teknik kendali. Di sinilah setiap pengontrol (controller), fieldbus, dan modul I/O dipetakan agar dapat bekerja sama secara harmonis.

Pemrograman Logika Kendali

ES menggunakan perangkat lunak spesifik vendor seperti Function Block Diagram (FBD), Ladder Logic, atau Structured Text (ST) untuk membangun logika kendali seperti loop PID, interlock, dan kendali sekuensial. Elemen ini merupakan sumber “kecerdasan” dari proses terkait.

Pengaturan Parameter dan Tuning Loop

Instrumen instrumentasi seperti pemancar (transmitter), aktuator, dan katup kendali (control valve) memerlukan konfigurasi yang sangat presisi. Insinyur memanfaatkan ES untuk menetapkan parameter-parameter ini, melakukan tuning loop, serta mengoptimalkan respons proses guna meningkatkan akurasi dan stabilitas.

Diagnostik dan Pemeliharaan

ES juga berfungsi sebagai sarana penyelesaian masalah (troubleshooting) dan analisis gangguan. ES menyediakan alat untuk memverifikasi kesehatan komunikasi, kondisi pengontrol, serta variabel-variabel proses. Dengan demikian, insinyur dapat mengidentifikasi masalah, memperbarui firmware, dan menjadwalkan pemeliharaan secara preventif.

Pentingnya Engineering Station dalam DCS

Engineering Station merupakan “pusat kendali” konfigurasi dan operasional pemeliharaan. ES memastikan bahwa seluruh parameter dan strategi kendali sistem telah dikonfigurasi dengan benar sebelum diunduh ke Automation Station untuk dieksekusi secara real-time.

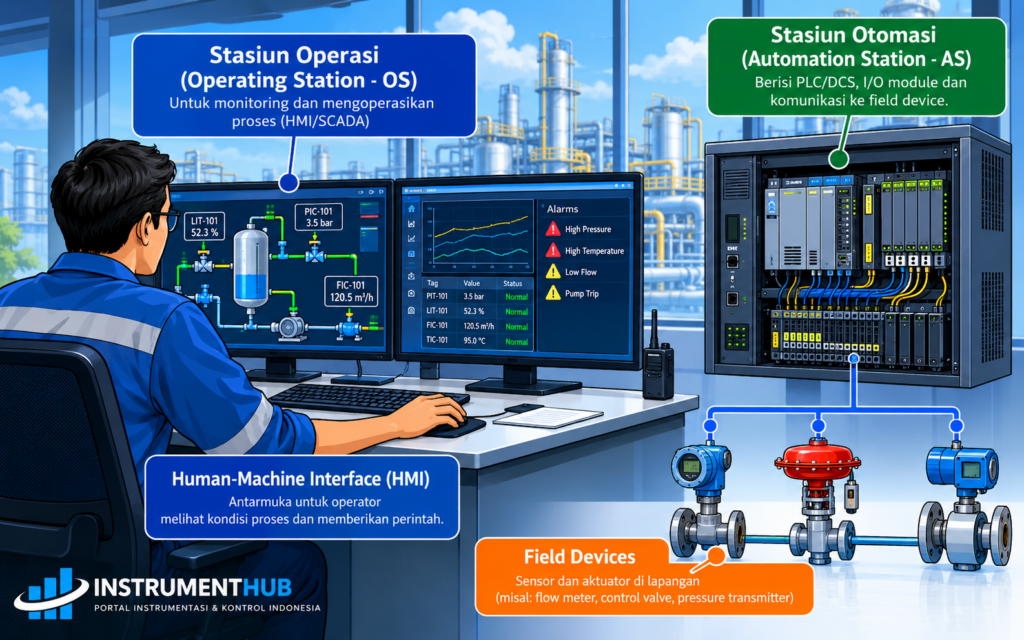

Operating Station (OS): Jendela Operator terhadap Proses

Operating Station (OS) adalah antarmuka ruang kendali yang menghubungkan operator dengan proses industri. OS memberikan tampilan grafis real-time mengenai kondisi operasional pabrik, memungkinkan operator memantau data, mengelola alarm, dan mengoperasikan peralatan proses.

Fungsi Utama Operating Station

Pemantauan Real-Time

OS menampilkan informasi proses secara real-time seperti suhu, tekanan, laju aliran, dan level tangki. Untuk menjaga stabilitas pabrik, operator dapat memantau tren, mengamati kinerja proses, dan menganalisis deviasi yang terjadi.

Manajemen Alarm

OS menghasilkan sinyal suara dan visual alarm ketika nilai proses melebihi batas normal. Operator dapat mengonfirmasi (acknowledge) alarm, memeriksa riwayat kejadian, dan mengambil tindakan korektif dengan cepat demi menjaga keselamatan proses.

Tindakan Pengendalian

Operator menggunakan OS untuk menjalankan atau menghentikan pompa dan kompresor, mengubah setpoint, serta mengambil alih loop kendali otomatis secara manual saat diperlukan.

Antarmuka Pengguna Grafis (HMI)

Operating Station DCS modern dilengkapi dengan Human-Machine Interface (HMI) tingkat lanjut. Antarmuka ini mengintegrasikan visualisasi real-time, kode warna, dan diagram mimik untuk menyederhanakan data proses yang kompleks agar mudah dipahami dan ditindaklanjuti.

Pentingnya Operating Station dalam DCS

Operating Station berfungsi sebagai pusat kendali operasional bagi operator. OS menjembatani interaksi manusia dengan mesin, memastikan fasilitas beroperasi secara lancar dan aman setiap saat. Tanpa OS, operator tidak akan memiliki visibilitas maupun kontrol terhadap proses yang sedang berlangsung di pabrik.

Automation Station (AS): Otak dari DCS

Automation Station (AS), yang juga dikenal sebagai Controller atau Process Station, merupakan mesin eksekusi utama pada DCS. AS menjalankan fungsi kendali secara real-time dan berkomunikasi langsung dengan peralatan lapangan seperti sensor, pemancar (transmitter), dan aktuator.

Fungsi Utama Automation Station

Eksekusi Logika Kendali

AS menjalankan program kendali yang telah dirancang di Engineering Station. Perangkat ini secara kontinu melakukan kalkulasi seperti kontrol PID, sekuens logika, dan interlock untuk memastikan variabel proses tetap berada dalam rentang operasi yang diinginkan.

Komunikasi dengan Perangkat Lapangan

AS terhubung ke lapisan lapangan melalui jaringan komunikasi seperti PROFIBUS, FOUNDATION Fieldbus, atau HART, maupun melalui modul I/O analog dan digital. AS menerima data dari sensor dan mengirimkan sinyal kendali ke katup serta aktuator.

Ketersediaan Tinggi dan Redundansi

Unit AS umumnya dikonfigurasi dalam pasangan redundan untuk menjamin tingkat keandalan tertinggi. Konfigurasi ini memastikan operasional tetap berjalan tanpa gangguan meskipun terjadi kegagalan pada salah satu pengontrol. Hal ini sangat krusial bagi industri seperti minyak dan gas, farmasi, serta pembangkit listrik.

Integrasi dengan Sistem Tingkat Atas

Automation Station berkomunikasi dengan sistem kendali lain dan perangkat lunak korporat, seperti MES atau ERP, untuk memberikan visibilitas data operasional secara menyeluruh dan mendukung pengambilan keputusan bisnis yang tepat.

Pentingnya Automation Station dalam DCS

Automation Station merupakan komponen eksekusi utama dalam arsitektur DCS. Dengan menjalankan logika yang dikonfigurasi secara real-time, AS memastikan seluruh prosedur otomatis beroperasi secara aman, akurat, dan konsisten.

Perbandingan Antara ES, OS, dan AS dalam DCS

Berikut adalah tabel perbandingan komprehensif untuk memahami bagaimana ketiga komponen DCS ini saling bekerja sama:

Tabel Ringkasan – Peran dan Tanggung Jawab

Fitur	Engineering Station (ES)	Operating Station (OS)	Automation Station (AS)
Primary Users	Insinyur	Operator	Sistem Kendali
Fungsi Utama	Konfigurasi sistem, pemrograman logika, diagnostik	Pemantauan real-time, penanganan alarm, tindakan kendali	Eksekusi logika, pengendalian proses, komunikasi lapangan
Tipe Antarmuka	Perangkat lunak konfigurasi, lingkungan pemrograman	HMI, grafik proses, grafik tren	Algoritma kendali, koneksi I/O
Peran Krusial	Perancangan dan pemeliharaan	Operasi dan supervisi	Eksekusi strategi kendali
Interaksi Data	Menentukan logika kendali dan parameter	Menampilkan dan mengendalikan data proses langsung	Akuisisi dan eksekusi data proses

Struktur ini memperjelas pembagian tanggung jawab masing-masing komponen:

• ES berfokus pada desain dan konfigurasi logika (rancangan sistem).
• AS berfokus pada eksekusi kendali secara real-time (pelaksanaan).
• OS memastikan proses dapat dipantau dan dikendalikan oleh manusia (operasional).

Mengapa Memahami Komponen DCS Sangat Penting?

Pemahaman mendalam mengenai peran ES, OS, dan AS berdampak langsung pada perancangan sistem yang optimal, penanganan masalah yang lebih cepat, serta peningkatan keselamatan operasional pabrik.

Peningkatan Efisiensi Troubleshooting

Ketika timbul ketidaksesuaian sinyal atau kegagalan loop kendali, pemahaman mengenai fungsionalitas masing-masing komponen memungkinkan insinyur melakukan isolasi masalah secara cepat:

• Gangguan komunikasi umumnya terjadi pada AS atau infrastruktur jaringan.
• Kesalahan tampilan data memerlukan verifikasi konfigurasi pada OS.
• Kegagalan pembaruan logika mengindikasikan perlunya pemeriksaan pada pemrograman ES.

Optimalisasi Kinerja Pabrik

Pabrik beroperasi secara optimal apabila seluruh komponen DCS terkonfigurasi dan terintegrasi dengan baik. ES memastikan akurasi tuning loop, OS menjamin responsivitas antarmuka operasional, dan AS mengeksekusi kontrol proses secara presisi.

Keselamatan dan Kepatuhan Standar

Dalam industri dengan regulasi keselamatan yang ketat (seperti IEC 61508, IEC 61511, dan ISO 13849), setiap komponen DCS merupakan bagian terintegrasi dari rantai keselamatan fungsional:

• ES memastikan kebenaran struktur logika dan keamanan rancangan sistem.
• AS mengeksekusi fungsi interlock keselamatan dan skenario penghentian darurat (shutdown).
• OS menyajikan status darurat dan indikasi alarm secara akurat kepada operator.

Skalabilitas dan Fleksibilitas Sistem

Pemahaman menyeluruh terhadap arsitektur DCS mempermudah proses ekspansi dan pembaruan sistem. Insinyur dapat menambahkan unit AS, mengimplementasikan antarmuka OS baru, atau memodifikasi konfigurasi ES dengan minimum waktu henti (downtime), sehingga menjaga kesiapan teknologi otomasi di masa depan.

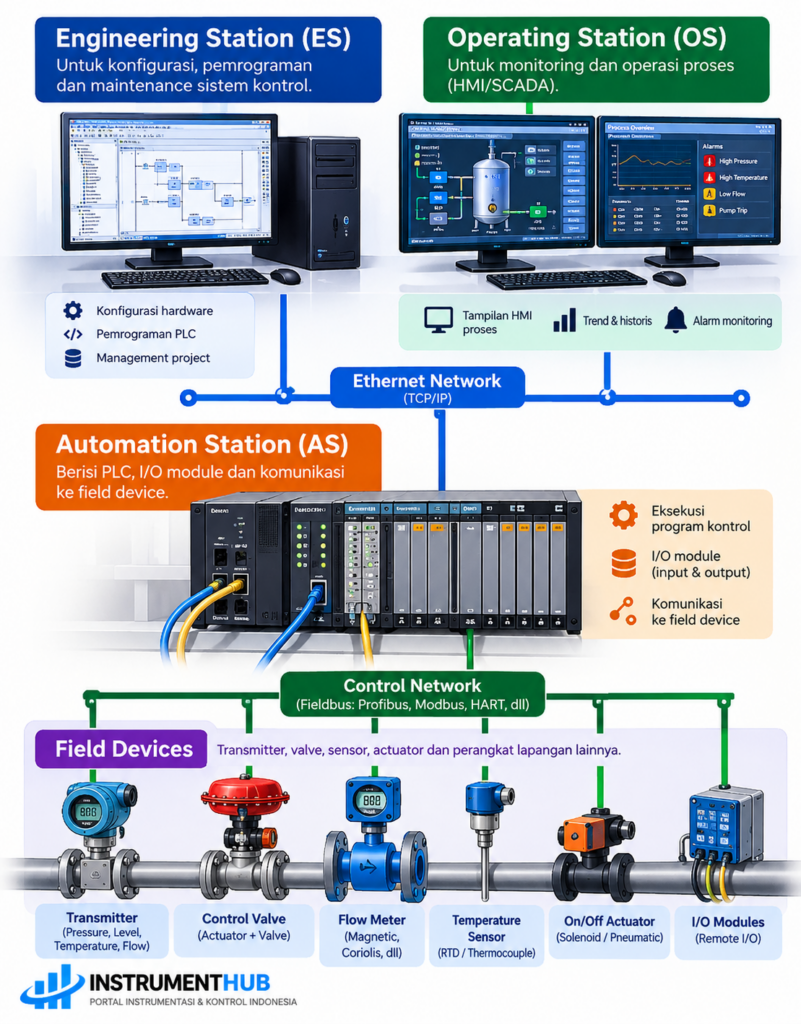

Engineering Station (ES), Operating Station (OS), dan Automation Station (AS) merupakan tiga komponen inti dalam arsitektur Distributed Control System:

• ES bertindak sebagai pusat konfigurasi dan pemrograman sistem.
• OS berfungsi sebagai antarmuka operasional untuk pemantauan dan pengendalian.
• AS mengeksekusi logika kendali dan mengelola komunikasi dengan perangkat lapangan.

Integrasi ketiga komponen ini membentuk ekosistem otomasi industri yang stabil, aman, dan efisien.

Bagi insinyur dan operator, memahami perbedaan fungsional antara ES, OS, dan AS merupakan fondasi utama dalam merancang, menginstal, dan memelihara sistem kendali industri yang andal.

Dengan memaksimalkan keunggulan tiap komponen, perusahaan dapat mengoptimalkan operasional, menekan waktu henti produksi, serta memastikan kepatuhan terhadap standar otomasi internasional.
Pelajari persyaratan switch jaringan yang krusial untuk komunikasi SCADA dan DCS yang andal: Persyaratan Network Switch dalam Arsitektur “SCADA” dan “DCS”

Apa kepanjangan dari ESD dalam konteks DCS?

ESD merupakan singkatan dari Emergency Shutdown System. ESD adalah mekanisme keselamatan industri yang dirancang untuk menghentikan proses operasional secara aman ketika terjadi kondisi abnormal atau bahaya.

Apa perbedaan antara ESD dan DCS?

DCS bertugas mengatur dan mengoptimalkan proses operasional pabrik secara kontinu, sedangkan ESD berfungsi melindungi fasilitas dengan memicu penghentian darurat (shutdown) secara aman dalam kondisi kritis.

• DCS berfokus pada optimasi dan pengendalian proses harian.
• ESD berfokus pada proteksi keselamatan proses dan penghentian darurat.

Apa perbedaan antara DCS dan SCADA?

DCS digunakan untuk mengendalikan proses-proses terkonsentrasi di dalam suatu fasilitas pabrik secara kontinu.

SCADA digunakan untuk memantau dan mengendalikan infrastruktur geografis yang tersebar luas dari jarak jauh.

Apa saja komponen utama dalam DCS?

DCS umumnya terdiri dari:

• Engineering Station (ES): Konfigurasi dan Pemrograman
• Operating Station (OS): Pemantauan dan Pengendalian
• Automation Station (AS): Eksekusi Logika dan Komunikasi Lapangan

Apa kepanjangan dari DCS dan ESD?

• DCS: Distributed Control System
• ESD: Emergency Shutdown System

Kedua sistem bekerja sama dalam otomasi industri: DCS berperan dalam pengendalian dan optimasi, sedangkan ESD berfungsi untuk proteksi keselamatan.

Apa perbedaan antara DCS dan SCADA?

DCS mengendalikan satu fasilitas pabrik secara terintegrasi dan kontinu, sementara SCADA melakukan akuisisi data serta pengendalian jarak jauh untuk banyak lokasi yang terpisah.

Apa perbedaan antara HMI, DCS, dan SCADA?

• HMI (Human-Machine Interface): Antarmuka visual yang memungkinkan operator berinteraksi dengan sistem otomasi.
• DCS: Sistem kendali komprehensif yang menjalankan kontrol proses terdistribusi dan mencakup HMI sebagai komponen antarmukanya.
• SCADA: Sistem supervisi yang memanfaatkan HMI untuk memantau dan mengendalikan stasiun lapangan jarak jauh.

Apa tiga generasi/kategori SCADA?

1. SCADA Monolitik (Generasi Pertama): Sistem mandiri (standalone) dengan kemampuan konektivitas yang terbatas.
2. SCADA Terdistribusi (Generasi Kedua): Beberapa stasiun terhubung dalam jaringan lokal untuk berbagi data dan beban kerja.
3. SCADA Jaringan Modern (Generasi Ketiga): Sistem berbasis cloud dan protokol internet yang mendukung IoT, analitik real-time, dan keamanan siber.

Apakah PLC digunakan dalam sistem DCS?

Ya. PLC dan DCS sering diintegrasikan untuk mengendalikan mesin khusus atau proses diskrit. Keduanya saling berkomunikasi menggunakan protokol standar seperti Modbus atau PROFIBUS.
