Panduan tanya jawab untuk mempersiapkan wawancara teknis kelistrikan industri dan sistem tenaga, lengkap dengan konteks praktik serta catatan untuk jawaban yang terlalu disederhanakan.
Dalam wawancara electrical engineer, hafalan singkatan saja tidak cukup. Pewawancara dapat menanyakan mengapa alat proteksi dipilih, apa akibat ketidakseimbangan tegangan pada motor, atau bagaimana membaca diagram satu garis. Jawaban yang kuat menjelaskan prinsip, aplikasi, dan batasannya.
Materi berikut menggabungkan 93 pokok pertanyaan dari tiga kumpulan tanya jawab. Beberapa topik sengaja muncul kembali dalam konteks berbeda, misalnya VCB dan pengatur kecepatan kipas. Perulangan itu membantu membedakan definisi singkat dari penjelasan operasional. Perhatikan bahwa besaran dan konfigurasi yang disebut sebagai contoh tidak otomatis berlaku untuk setiap peralatan atau proyek.
Bagian I: Dasar kelistrikan, proteksi, motor, dan pengukuran
1. Apa arti per unit (pu) dalam teknik elektro?
Per unit menyatakan besaran terhadap suatu nilai dasar: nilai pu = nilai aktual / nilai dasar. Pada sistem tenaga, insinyur memilih basis daya, misalnya MVA, dan basis tegangan untuk suatu bus, lalu menyatakan impedansi, arus, atau tegangan pada basis yang konsisten. Cara ini memudahkan perbandingan peralatan dengan rating berlainan dalam studi sistem tenaga dan diagram satu garis. Basis tegangan pada sisi lain transformator mengikuti rasio transformasinya, bukan dipilih sembarang.
2. Mengapa fuse ditempatkan pada penghantar fasa, sedangkan penghantar netral dapat memakai link?
Fuse pada fasa memutus suplai ke rangkaian ketika terjadi arus lebih sesuai rating rangkaian tersebut. Pada sebagian panel kontrol, netral didistribusikan melalui link atau terminal bersama agar jalurnya dapat diidentifikasi dan dipelihara. Jangan menganggap netral selalu aman atau boleh diputus sembarangan. Susunan fuse, netral, dan perangkat pemutus harus mengikuti desain proteksi serta aturan instalasi yang berlaku.
3. Apa itu tap-changing transformer?
Transformator dengan tap menyediakan titik sambungan pada lilitan untuk mengubah rasio transformasi dan menyesuaikan tegangan keluaran. Pengubahan tap dapat dilakukan saat tidak berbeban pada desain tertentu atau saat berbeban jika peralatannya memang memakai on-load tap changer (OLTC). Jangan mengoperasikan tap di luar metode yang disyaratkan pabrikan.

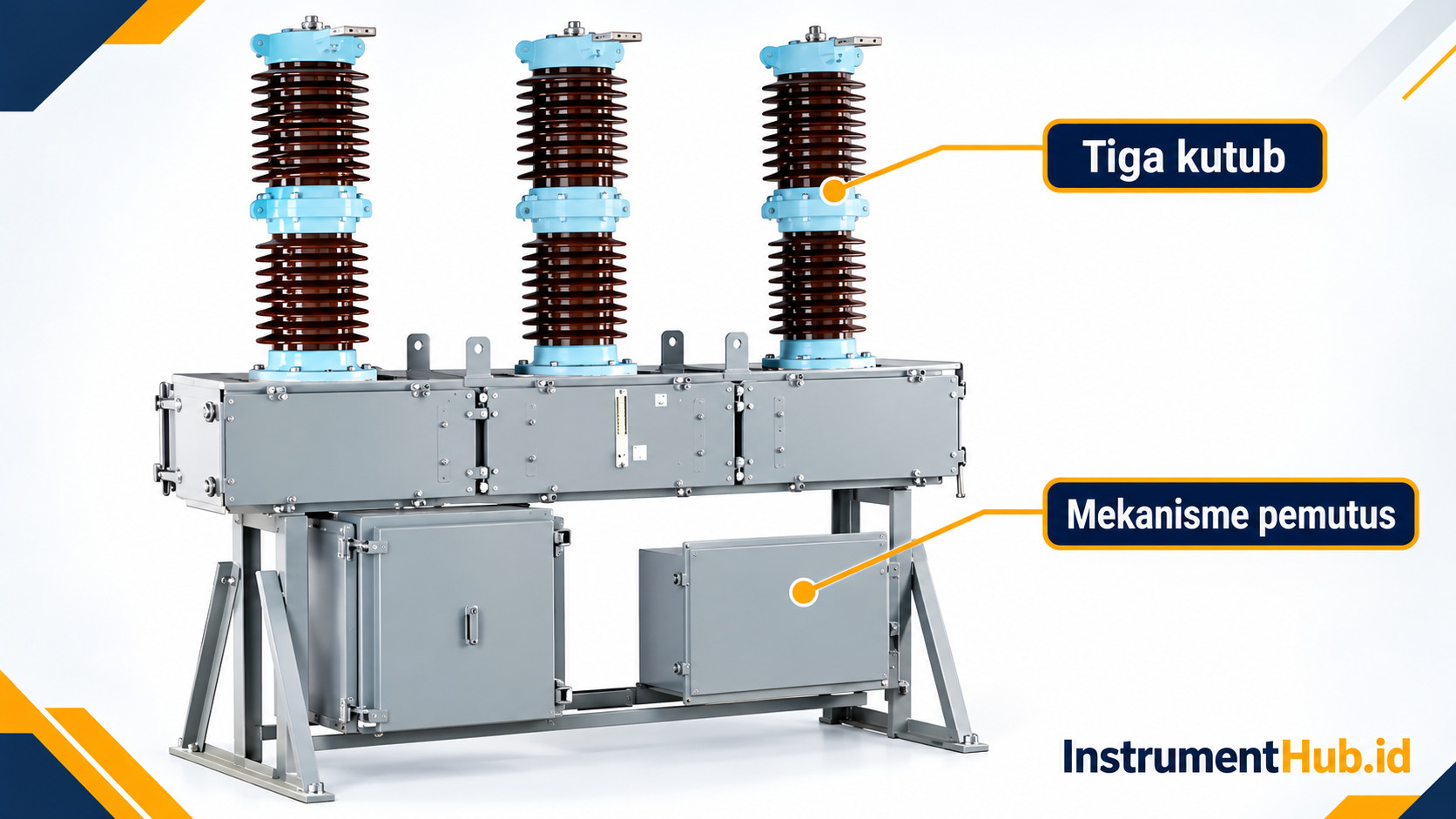

4. Apa itu vacuum circuit breaker (VCB)?
VCB adalah pemutus tenaga yang memadamkan busur listrik di dalam vacuum interrupter. Ketika kontak membuka, medium vakum membantu pemadaman busur sehingga arus gangguan dapat diputus sesuai rating alat. VCB banyak dipakai pada aplikasi tegangan menengah; kecocokannya ditentukan oleh tegangan nominal, kemampuan pemutusan, arus nominal, dan duty operasi, bukan oleh satu angka tegangan yang dianggap universal.
5. Berapa kilowatt dalam satu ton pendinginan?
Satu ton of refrigeration (TR) adalah kapasitas pendinginan 12.000 BTU per jam, kira-kira 3,52 kW kapasitas termal. Nilai itu bukan otomatis daya listrik yang diserap AC atau chiller. Untuk memperkirakan konsumsi listrik, perlu diketahui efisiensi mesin, misalnya COP atau EER. Dengan demikian, jawaban wawancara yang baik selalu menjelaskan apakah ‘kW’ merujuk kapasitas dingin atau input listrik.
6. Mengapa VCB dipakai pada jaringan tegangan menengah dan ACB pada tegangan rendah?
Vakum menyediakan lingkungan pemadaman busur yang sesuai bagi desain VCB, sedangkan air circuit breaker (ACB) memakai udara sebagai medium pemadam pada desainnya. Pemilihan bukan semata-mata karena vakum lebih baik dalam semua keadaan. Periksa kelas tegangan, kemampuan memutus arus hubung singkat, koordinasi proteksi, standar perangkat, serta persyaratan operasi. Jangan menyebut semua jaringan transmisi tegangan tinggi memakai VCB atau semua ACB hanya ditentukan oleh medium busurnya.
7. Apa beda pengatur kecepatan kipas elektronik dan tipe rheostat?
Rheostat mengatur kecepatan dengan menambahkan hambatan seri, sehingga sebagian energi terbuang sebagai panas. Pengatur elektronik tertentu mengubah bentuk atau fase tegangan menggunakan komponen seperti triac dan umumnya mengurangi rugi dibanding rheostat. Namun konsumsi aktual dan kompatibilitas bergantung pada jenis motor serta desain regulator; tidak semua pengatur elektronik memakai metode yang sama.
8. Apa itu rangkaian Marx?
Marx generator mengisi beberapa kapasitor secara paralel, lalu menghubungkannya secara seri ketika melepas muatan untuk menghasilkan pulsa tegangan tinggi. Prinsip ini digunakan dalam pengujian impuls tegangan tinggi. Rangkaian tersebut bukan sumber tegangan kontinu biasa; prosedur pengujian memerlukan pengamanan khusus.
9. Apa yang dimaksud resonant peak?
Resonant peak adalah nilai maksimum magnitudo respons frekuensi loop tertutup pada sistem yang memilikinya. Puncak yang besar sering menandakan kecenderungan overshoot dan osilasi lebih tinggi pada respons transien. Hubungannya tidak boleh dipakai sebagai satu-satunya ukuran kestabilan.
10. Apa itu resonant frequency?
Resonant frequency adalah frekuensi pada saat resonant peak terjadi. Dalam analisis kontrol, frekuensi ini memberi petunjuk tentang dinamika respons sistem, tetapi kecepatan respons tetap harus dibaca bersama bandwidth, redaman, dan karakteristik transien.
11. Apa itu gain margin?
Gain margin menunjukkan berapa besar penguatan loop terbuka masih dapat dinaikkan sebelum sistem mencapai batas kestabilan, dilihat pada frekuensi saat fase mencapai minus 180 derajat. Dalam skala linear, nilainya adalah kebalikan magnitudo loop terbuka pada frekuensi tersebut. Dalam praktik, margin dibaca bersama phase margin dan kondisi operasi proses.
12. Apa itu phase margin?
Phase margin adalah tambahan keterlambatan fase yang diperlukan agar sistem mencapai batas ketidakstabilan pada frekuensi ketika magnitudo loop terbuka sama dengan satu. Margin ini membantu memperkirakan ketahanan sistem terhadap perubahan dinamika dan kecenderungan overshoot.

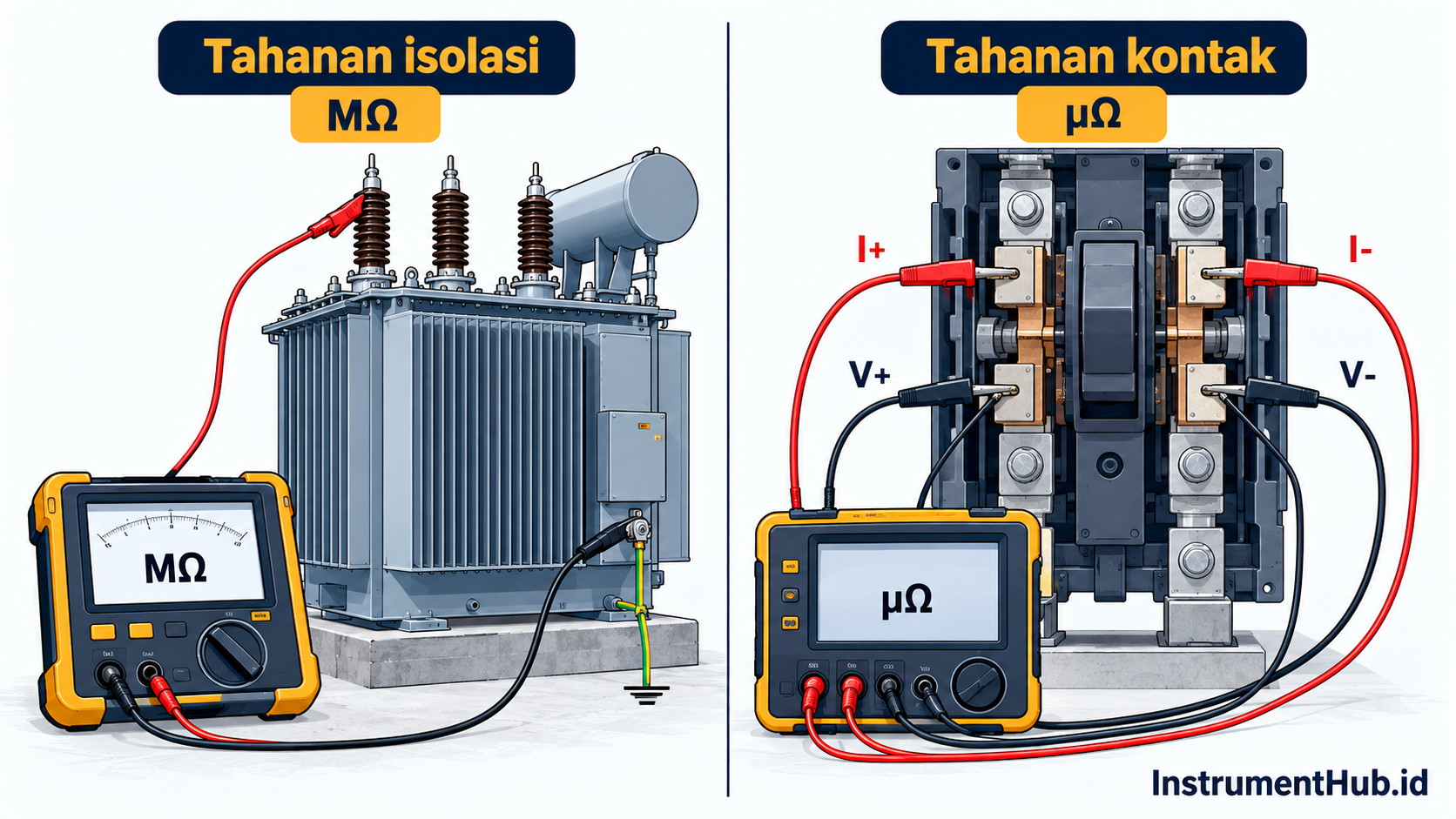

13. Apa beda megohmmeter dan contact resistance meter?
Megohmmeter digunakan untuk menguji tahanan isolasi pada orde tinggi, misalnya antara lilitan atau kabel dan tanah, dengan prosedur tegangan uji yang sesuai. Contact resistance meter atau micro-ohmmeter mengukur tahanan sambungan/kontak yang sangat rendah, misalnya pada kontak breaker atau sambungan busbar. Pengujian kontinuitas biasa, identifikasi fasa, uji isolasi, dan uji tahanan kontak adalah pekerjaan berbeda; satu alat tidak boleh diasumsikan menggantikan semuanya.
14. Motor mana yang memiliki torsi awal besar, dan apa batas operasinya?
Motor DC seri dikenal memiliki torsi awal tinggi. Motor induksi juga dapat dirancang untuk menghasilkan torsi awal sesuai kebutuhan beban, sedangkan motor sinkron biasanya memerlukan metode starting tertentu. Motor DC seri tidak boleh dijalankan tanpa beban karena kecepatannya dapat naik berlebihan. Pernyataan bahwa semua motor induksi tidak dapat start dalam keadaan berbeban terlalu umum; jawabannya bergantung pada karakteristik motor dan beban.
15. Apa itu konduktor ACSR?
ACSR adalah aluminium conductor steel reinforced, yaitu konduktor aluminium dengan penguatan inti baja. Aluminium menghantarkan arus, sementara inti baja membantu kekuatan mekanis. Konduktor ini digunakan pada saluran transmisi dan distribusi udara sesuai kebutuhan bentang, arus, dan kekuatan tarik.
Bagian II: Rangkaian AC, transformator, CT, dan perangkat switching

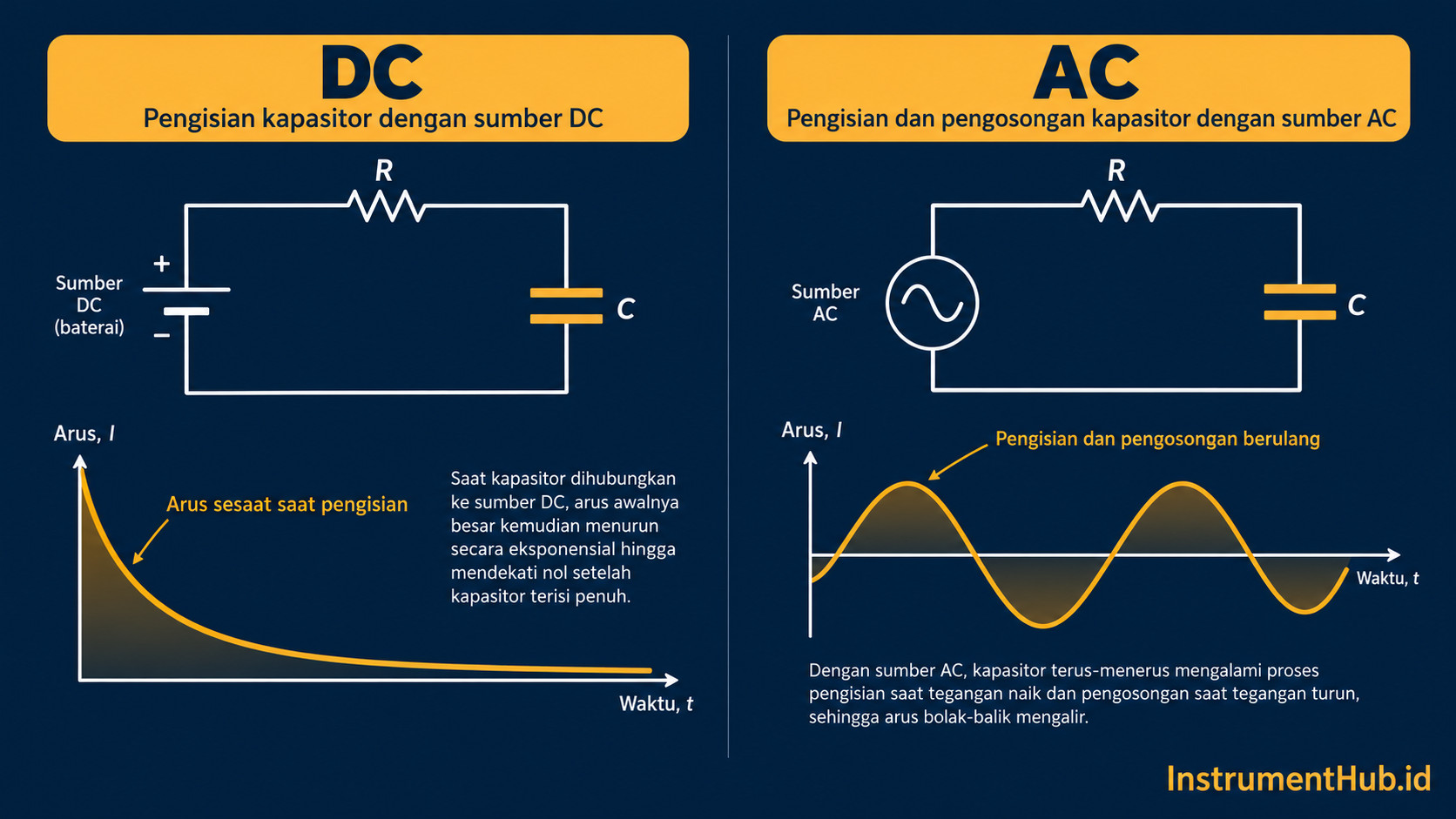

16. Apakah kapasitor hanya bekerja pada AC?
Tidak. Saat kapasitor dihubungkan ke sumber DC, arus mengalir selama proses pengisian; pada kondisi tunak ideal, arus DC tidak lagi mengalir. Pada AC, tegangan berubah terus sehingga kapasitor mengalami pengisian dan pengosongan berulang. Karena itu, ungkapan ‘kapasitor hanya bekerja pada AC’ adalah penyederhanaan yang keliru.
17. Bagaimana prinsip kerja circuit breaker?
Breaker memiliki kontak tetap dan kontak bergerak. Pada keadaan normal kontak menutup dan arus mengalir. Ketika mekanisme trip menerima perintah proteksi atau operasi, kontak terpisah; busur yang timbul saat pemutusan dipadamkan oleh sistem yang sesuai, misalnya udara, minyak, vakum, atau gas. Rating kemampuan pemutusan harus mencukupi arus gangguan yang mungkin muncul.
18. Apa saja contoh sistem pendinginan transformator?
Kode umum meliputi ONAN (sirkulasi minyak alami dan udara alami), ONAF (minyak alami, udara paksa), OFAF (minyak paksa, udara paksa), dan ODWF (minyak dialirkan terarah, air paksa). Kode tersebut menjelaskan media dan cara sirkulasi internal serta eksternal. Penulisan singkatan harus cocok dengan nameplate dan standar desain; kombinasi yang tertulis berulang tetapi berbeda huruf tidak boleh diterima tanpa pemeriksaan.
19. Apa arti kVAr?
kVAr adalah kilovolt-ampere reaktif, satuan daya reaktif. Dalam pembahasan daya listrik, kW menyatakan daya aktif dan kVA daya semu. Beban induktif dan kompensasi kapasitor memengaruhi aliran daya reaktif serta faktor daya.
20. Apa itu excitation pada mesin listrik?
Excitation berarti pemberian arus atau medan penguatan pada belitan medan mesin tertentu. Pada motor DC shunt, belitan shunt menghasilkan medan magnet yang diperlukan untuk operasi motor. Pada mesin sinkron, eksitasi rotor memengaruhi tegangan internal serta perilaku daya reaktif; konfigurasi sumber eksitasi bergantung desain mesin.
21. Untuk apa interposing current transformer dipakai?
Interposing CT menyesuaikan arus sekunder dari beberapa CT utama agar relay menerima arus yang sesuai, misalnya dalam proteksi diferensial ketika rasio CT utama berlainan. Tap atau rasio dipilih berdasarkan desain rangkaian proteksi. Polaritas, burden, dan karakteristik saturasi tetap harus diperiksa agar relay tidak salah operasi.
22. Apa fungsi power quality meter?
Power quality meter merekam parameter kualitas suplai seperti tegangan, arus, frekuensi, serta gangguan tertentu, sekaligus dapat mencatat konsumsi energi menurut fiturnya. Di industri, alat ini membantu menyelidiki gangguan suplai dan kinerja mesin. Sebagian perangkat menyediakan komunikasi jarak jauh untuk pemantauan; fungsi spesifik harus diperiksa pada model yang digunakan.
23. Apa kegunaan rotary phase converter?
Rotary phase converter memungkinkan pasokan satu fasa digunakan untuk menyuplai peralatan tiga fasa melalui susunan mesin berputar dan komponen pendukung. Solusi ini dapat dipertimbangkan ketika sambungan tiga fasa utilitas tidak tersedia atau biayanya tinggi. Namun keseimbangan tegangan, kapasitas start, dan mutu keluaran tetap perlu diperiksa; jangan menganggap keluarannya selalu seimbang sempurna.
24. Apa itu knee point voltage pada CT?
Knee point voltage berkaitan dengan bagian kurva eksitasi CT ketika kenaikan tegangan mulai menimbulkan kenaikan arus magnetisasi yang jauh lebih besar, menandakan pendekatan saturasi. Parameter ini penting terutama pada pemilihan CT proteksi. Definisi angka pengujiannya harus mengikuti kelas CT dan standar spesifik; ‘tegangan ketika CT jenuh’ hanya gambaran umum.
25. Apa yang terjadi jika primer transformator AC diberi suplai DC terus-menerus?
Setelah transien awal, DC tidak menghasilkan fluks bolak-balik sebagaimana operasi normal transformator. Hambatan belitan yang rendah dapat membatasi arus jauh lebih lemah daripada impedansi normal pada AC, sehingga belitan cepat panas dan berisiko rusak. Jangan mencoba pengujian seperti ini tanpa metode dan batas yang dirancang khusus.
26. Apa beda isolator dan circuit breaker?
Circuit breaker dirancang untuk membuka arus operasi dan arus gangguan dalam batas ratingnya. Isolator atau disconnector menyediakan pemisahan yang terlihat untuk keperluan isolasi sesuai urutan operasi, tetapi umumnya bukan alat memutus arus gangguan. Karena itu, koordinasi breaker dan isolator harus mengikuti interlock serta prosedur kerja yang ditetapkan.
27. Apa itu fuse HRC?
HRC berarti high rupturing capacity, mengacu pada kemampuan fuse memutus arus gangguan tinggi sampai batas ratingnya. Fuse jenis ini dapat dipakai pada rangkaian distribusi, feeder, dan proteksi peralatan tertentu, termasuk aplikasi yang berkaitan dengan transformator. Pilihan rating serta karakteristik waktu-arus harus dikoordinasikan dengan peralatan lain.
28. Apa itu stepper motor dan di mana dipakai?
Stepper motor berputar dalam langkah sudut tertentu sesuai urutan pulsa pada lilitan statornya. Arah dan posisi dapat dikendalikan lewat pola pengaktifan fase, sehingga motor ini dipakai pada mekanisme pemosisian dan otomasi. Keakuratan posisi tanpa umpan balik tetap dibatasi kemungkinan kehilangan langkah akibat beban atau percepatan berlebih.
29. Apa itu SF6 circuit breaker?
Pada SF6 circuit breaker, gas sulfur hexafluoride (SF6) dipakai sebagai bagian dari sistem isolasi dan pemadaman busur sesuai desain pemutus. Peralatan dipilih berdasarkan rating dan prosedur penanganan gas yang berlaku. Sebutan SF6 bukan berarti semua desain breaker gas identik atau boleh ditangani tanpa prosedur khusus.
30. Apa yang dimaksud tingkat isolasi kabel?
Tingkat isolasi menunjukkan kemampuan sistem isolasi kabel menahan tegangan yang dipersyaratkan pada kondisi penggunaan dan pengujian tertentu. Pemilihan kabel harus mempertimbangkan rating tegangan, tegangan lebih, lingkungan, kondisi pemasangan, dan standar produk, bukan sekadar tebal selubung yang terlihat.
Bagian III: Peralatan gardu, diagram satu garis, dan dasar transmisi
31. Mengapa regulator elektronik berbeda dari regulator rheostat?
Regulator rheostat menurunkan kecepatan kipas dengan rugi panas pada hambatan seri. Regulator elektronik mengendalikan energi yang diberikan ke motor dengan rangkaian elektronik, sehingga rugi pada pengaturnya dapat lebih kecil. Ini pengulangan konsep nomor 7 dengan fokus pada mekanisme rugi energi, bukan janji bahwa semua kipas elektronik selalu lebih efisien dalam setiap kondisi.
32. Bagaimana menjelaskan VCB dari sisi operasi?
VCB merupakan breaker yang dapat menerima perintah operasi manual maupun otomatis, bergantung mekanismenya. Ketika kontak di dalam vacuum interrupter membuka, busur yang terbentuk dipadamkan di medium vakum. Aplikasinya lazim pada tegangan menengah, tetapi penetapan rating proteksi harus mengacu pada arus gangguan dan tegangan sistem.
33. Komponen apa saja yang disebut dalam pembahasan load break switch?
Daftar perangkat pada sumber mencakup potential transformer (PT), current transformer (CT), VCB, power fuse, inverter, perangkat pencegah single phasing, dan tuas operasi manual. Ini bukan daftar komponen wajib di dalam setiap load break switch. Sebagian adalah peralatan yang dapat berada pada panel atau sistem distribusi terkait. Load break switch sendiri harus dibedakan dari breaker yang mempunyai kemampuan memutus arus gangguan sesuai ratingnya.

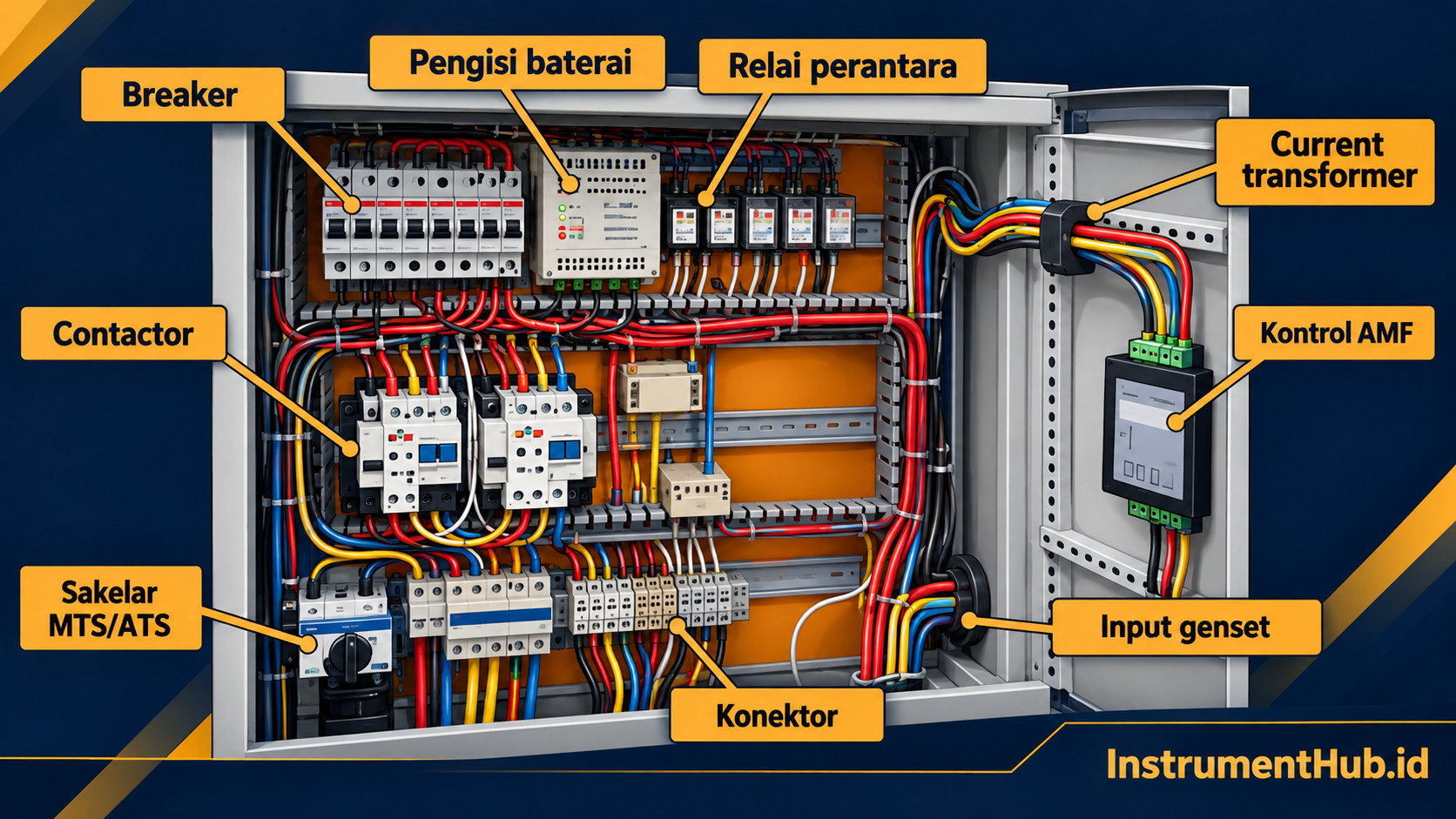

34. Apa fungsi automatic transfer switch (ATS)?
ATS memindahkan beban dari sumber normal ke sumber alternatif, misalnya genset, melalui logika kontrol dan perangkat switching yang sesuai. Panel yang lebih luas dapat melibatkan automatic mains failure (AMF), breaker, contactor, relay perantara, pengisi baterai, serta pengukuran. Perpindahan sumber harus mempertimbangkan interlock, waktu tunda, dan kemampuan masing-masing peralatan.

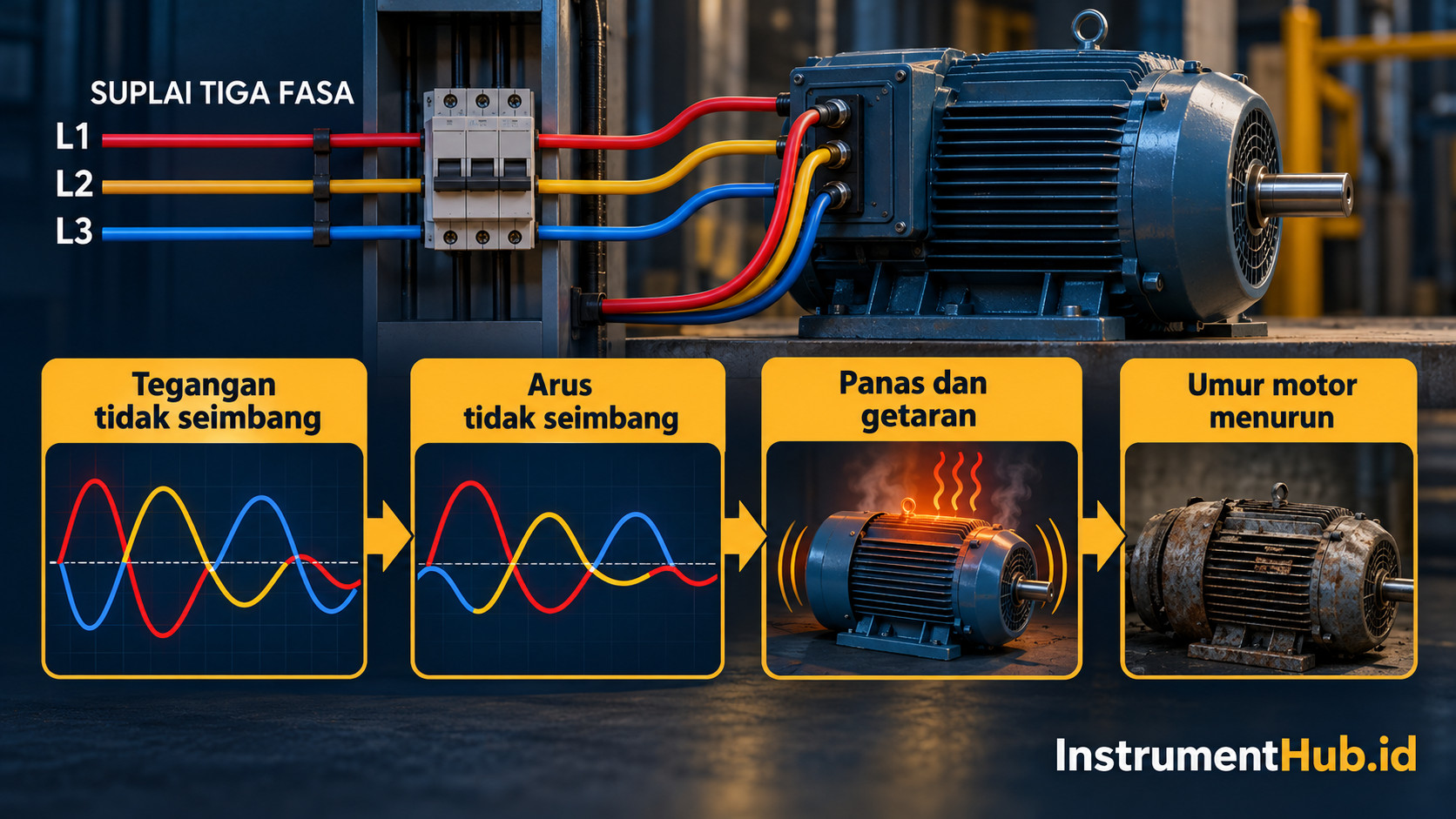

35. Bagaimana tegangan tidak seimbang memengaruhi motor?
Ketidakseimbangan tegangan tiga fasa pada terminal stator dapat menimbulkan ketidakseimbangan arus yang lebih besar. Dampaknya bisa berupa pemanasan tambahan, pulsasi torsi, getaran, penurunan kinerja, dan pemendekan umur isolasi. Saat diagnosis, ukur tegangan pada terminal motor saat beroperasi dan bandingkan arus tiap fasa, bukan hanya membaca tegangan di panel tanpa beban.
36. Peralatan apa saja yang umum ditemukan di gardu induk?
Contohnya meliputi transformator daya, CT dan PT, penghantar, isolator, busbar, lightning arrester, circuit breaker, relay proteksi, serta capacitor bank. Peralatan aktual bergantung pada jenis gardu, tingkat tegangan, dan desain jaringan. Jawaban yang baik mengelompokkan fungsi peralatan menjadi transformasi, switching, pengukuran, proteksi, dan kompensasi.
37. Apa itu transformator daya?
Transformator daya memindahkan energi AC antar rangkaian melalui induksi elektromagnetik, umumnya sambil mengubah level tegangan. Pada pembangkitan dan transmisi digunakan untuk menaikkan atau menurunkan tegangan sesuai kebutuhan jaringan. Transformator tidak mengubah frekuensi sumber pada operasi normal.
38. Apa yang dimaksud instrument transformer?
Instrument transformer menyediakan besaran terukur yang sesuai bagi alat ukur dan relay. CT merepresentasikan arus primer pada sekunder, sedangkan PT/VT merepresentasikan tegangan primer pada sekunder. Rasio, polaritas, kelas akurasi, dan karakteristik proteksi menentukan apakah hasilnya layak dipakai untuk metering atau relay.
39. Apa itu busbar?
Busbar adalah penghantar bersama yang menjadi titik pengumpulan dan pembagian daya untuk banyak bay atau rangkaian masuk dan keluar. Konfigurasi dapat berupa bus tunggal, bus ganda, atau ring bus. Setiap susunan memiliki trade-off antara biaya, fleksibilitas operasi, dan kontinuitas layanan.

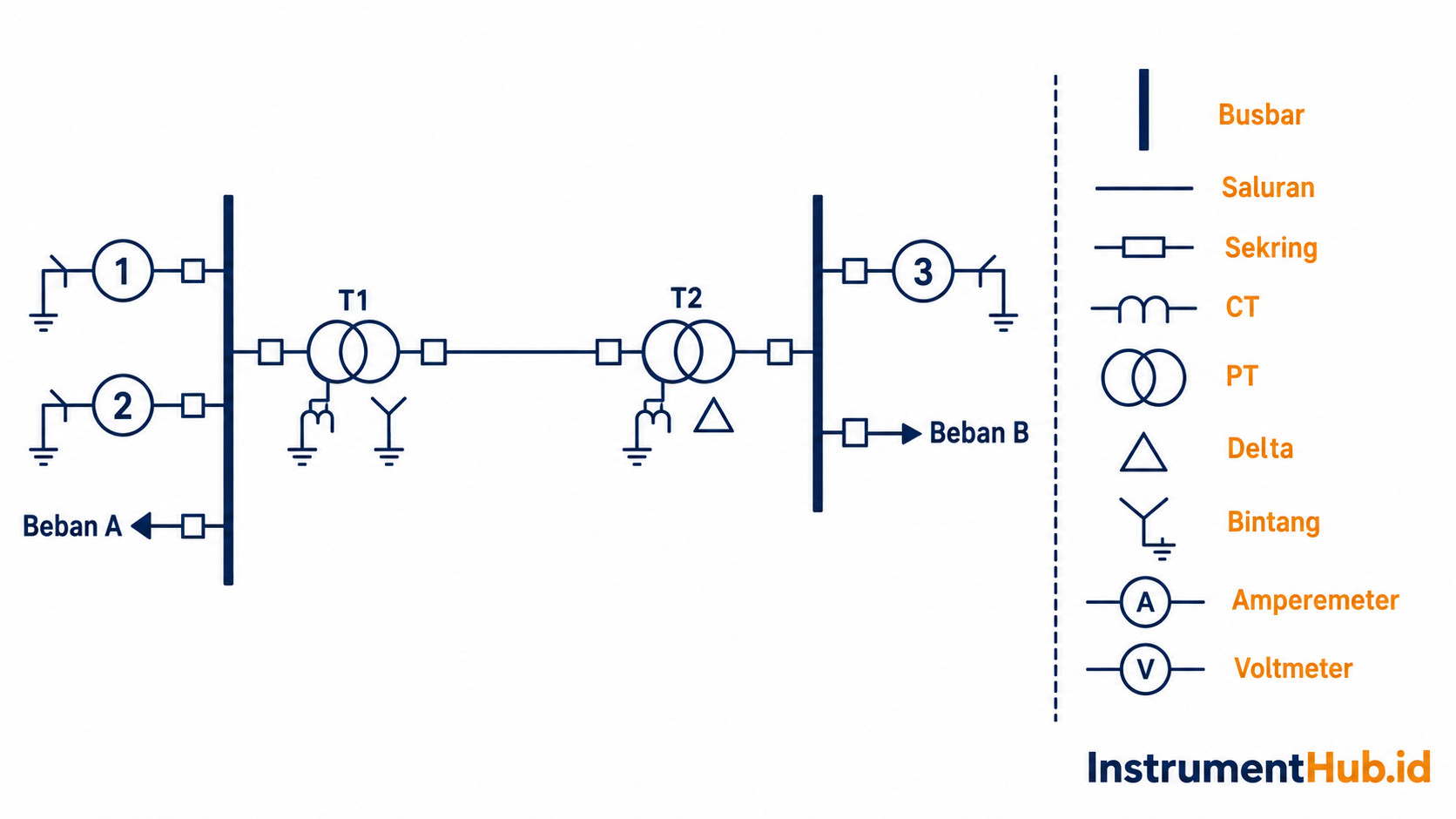

40. Apa itu diagram satu garis (single-line diagram)?
Diagram satu garis menyederhanakan representasi jaringan tiga fasa menjadi satu jalur utama dengan simbol generator, transformator, busbar, breaker, dan beban. Dokumen ini memudahkan pemahaman koneksi sistem, analisis operasi, serta identifikasi peralatan. Penyederhanaan tidak berarti ketiga fasanya benar-benar hanya mempunyai satu penghantar fisik.
41. Analisis apa yang diperlukan untuk memeriksa sistem tenaga?
Tiga kelompok utama ialah load flow/power flow, analisis gangguan, dan analisis kestabilan. Load flow menilai tegangan bus, aliran daya, dan pembebanan. Analisis gangguan memperkirakan arus serta tegangan pada kondisi hubung singkat, sedangkan analisis kestabilan menilai kemampuan mesin tetap sinkron setelah gangguan dan pemutusannya. Gangguan dapat dipicu kegagalan isolasi, kerusakan konduktor, kesalahan operasi, atau sambaran petir.
42. Apa akibat menukar dua fasa pada motor induksi tiga fasa?
Urutan fasa berbalik sehingga arah putaran motor juga berbalik, jika rangkaian dan beban mengizinkannya. Pada pompa, kipas, dan mesin proses, putaran terbalik dapat merusak operasi. Verifikasi arah putar harus dilakukan sesuai prosedur commissioning sebelum motor dihubungkan ke beban sensitif.
43. Apa beda transmisi primer dan transmisi sekunder?
Dalam pembagian pada materi ini, transmisi primer menyalurkan daya dari pembangkit ke gardu pada tegangan tinggi, dengan contoh kisaran 66 sampai 400 kV. Transmisi sekunder memakai tegangan yang sudah diturunkan, dengan contoh 3,3 sampai 33 kV. Ini contoh klasifikasi dalam konteks tertentu, bukan batas universal untuk semua negara dan seluruh jaringan distribusi.
44. Apa kelebihan transmisi DC?
Pada konfigurasi tertentu, DC dapat menggunakan dua konduktor utama dan tidak memiliki persoalan daya reaktif AC akibat induktansi serta kapasitansi saluran pada operasi tunak. DC juga dapat mengurangi masalah sinkronisasi antarjaringan dan berguna untuk transfer daya jarak jauh. Namun rugi total, corona, jumlah konduktor, dan keuntungan ekonominya bergantung pada desain saluran serta konverter; DC tidak otomatis lebih unggul untuk setiap proyek.
45. Sifat apa yang diinginkan dari bahan konduktor saluran?
Bahan konduktor perlu konduktivitas listrik tinggi, berat yang layak, kekuatan tarik memadai, dan biaya ekonomis. Lingkungan, kebutuhan mekanis, korosi, dan arus desain menentukan kompromi terbaik. Kekuatan mekanis menjelaskan penggunaan penguatan baja pada beberapa jenis konduktor aluminium.
46. Bahan konduktor apa yang biasa digunakan?
Contoh yang disebut adalah tembaga, aluminium, baja galvanis, dan cadmium copper. Pemilihannya berbeda menurut fungsi: konduktivitas, kekuatan tarik, ketahanan lingkungan, serta penggunaan pada saluran atau komponen tertentu. Cadmium copper bukan pilihan otomatis bagi setiap instalasi; spesifikasi proyek menentukan bahan akhir.
47. Apa persyaratan utama saluran transmisi?
Saluran harus menghantarkan daya pada level tegangan yang dipersyaratkan dengan rugi yang terkendali, keandalan tinggi, serta gangguan elektromagnetik atau radio yang dapat diterima. Desain juga harus memenuhi kebutuhan mekanis, isolasi, dan keselamatan jaringan. Kinerja dinilai sebagai sistem, bukan dari satu sifat bahan konduktor saja.
48. Bagaimana membedakan saluran menengah dan panjang?
Dalam pembagian pengantar yang digunakan di sini, saluran menengah sekitar 50 sampai 150 km, dengan contoh tegangan 20 sampai 100 kV. Saluran panjang melebihi sekitar 150 km, sering pada tegangan lebih tinggi dari 100 kV. Ini aturan praktis pada model saluran, bukan ambang universal yang menentukan desain secara otomatis; parameter R, L, dan C serta frekuensi juga penting.
49. Bagaimana mengenali saluran pendek?
Dalam klasifikasi pengantar tadi, saluran pendek panjangnya sampai sekitar 50 km dengan contoh tegangan di bawah 20 kV. Untuk analisis sederhana, pengaruh kapasitansi shunt dapat diabaikan jika memang kecil terhadap parameter lain. Namun batas jarak dan tegangan harus diperlakukan sebagai contoh pendekatan, bukan jaminan kinerja.
50. Mengapa transmisi AC banyak dipakai, dan kapan DC menguntungkan?
AC mudah dinaikkan dan diturunkan tegangannya memakai transformator, sehingga mendukung jaringan yang saling terhubung. DC berpotensi menguntungkan untuk jarak jauh atau interkoneksi tertentu, tetapi memerlukan terminal konverter. Klaim bahwa satu teknologi selalu lebih efisien harus diuji terhadap panjang lintasan, kapasitas, biaya terminal, dan rugi energi.
51. Bagaimana mengatur tegangan di ujung penerima saluran?
Pilihan yang disebut meliputi transformator dengan tap changer, booster, kapasitor shunt saat beban berat atau faktor daya rendah, serta reaktor shunt untuk mengendalikan kenaikan tegangan pada saluran panjang saat beban ringan. Perangkat tersebut tidak dapat saling menggantikan tanpa studi sistem. Sifat beban dan profil tegangan menentukan metode yang cocok.
52. Motor sinkron satu fasa tanpa eksitasi medan yang disebut dalam materi adalah apa?
Reluctance motor. Motor ini menghasilkan torsi sinkron karena rotor cenderung mengikuti posisi reluktansi magnetik minimum. Sebutan ‘tanpa eksitasi’ berarti tidak ada belitan medan DC konvensional pada rotor, bukan berarti motor bisa beroperasi tanpa suplai listrik.
53. Faktor apa yang memengaruhi daya maksimum motor sinkron?
Kemampuan transfer daya motor sinkron dipengaruhi tegangan suplai, besar eksitasi atau medan rotor, reaktansi sistem, dan sudut beban. Kenaikan salah satu variabel tidak boleh dibaca terpisah dari batas termal dan kestabilan. Untuk jawaban wawancara, jelaskan hubungan tegangan, eksitasi, dan sudut kopling seperti yang ditanyakan.
54. Apa itu proximity effect?
Proximity effect ialah perubahan distribusi arus AC dalam suatu konduktor akibat medan magnet konduktor lain yang berdekatan. Distribusi arus yang tidak merata dapat meningkatkan resistansi AC efektif. Arah perpindahan kerapatan arus bergantung arah arus dan geometri; tidak tepat menyatakan sisi yang berdekatan selalu memiliki arus lebih kecil.
55. Mengapa inti transformator dibuat dari laminasi?
Laminasi memutus jalur sirkulasi arus pusar (eddy current) yang besar di inti, sehingga rugi inti berkurang. Lapisan tipis dengan isolasi antarlapisan membuat lintasan arus pusar lebih terbatas dibanding inti logam padat. Histeresis adalah komponen rugi inti lain yang juga perlu diperhitungkan.
56. Mengapa kapasitor seri dipasang pada saluran transmisi?
Kapasitor seri mengompensasi sebagian reaktansi induktif saluran sehingga kemampuan transfer daya dan karakteristik tegangan dapat membaik pada desain tertentu. Ini berbeda dari kapasitor shunt yang umum dipasang untuk kompensasi daya reaktif pada bus atau dekat beban. Pemilihan kompensasi seri memerlukan studi proteksi dan kondisi gangguan.
57. Apa itu corona pada saluran tegangan tinggi?
Corona adalah ionisasi udara di sekitar penghantar ketika medan listrik lokal cukup tinggi. Gejalanya dapat berupa cahaya, bunyi dengung, rugi energi, dan gangguan radio. Tingkat corona dipengaruhi tegangan, bentuk permukaan konduktor, jarak antar konduktor, serta kondisi udara.
58. Apa fungsi corona ring di gardu atau peralatan tegangan tinggi?
Corona ring mengubah distribusi medan listrik di dekat ujung atau sambungan bertegangan tinggi sehingga konsentrasi medan lokal berkurang. Cincin itu terpasang pada peralatan tertentu seperti terminasi atau susunan isolator, bukan pada setiap bentang konduktor yang terlihat di foto. Desain dimensinya harus mengikuti kebutuhan isolasi peralatan.
59. Mengapa bundled conductor digunakan pada transmisi tegangan ekstra tinggi?
Beberapa subconductor yang disusun per fasa memperbesar radius efektif penghantar. Susunan ini dapat menurunkan gradien medan di permukaan, mengurangi kecenderungan corona dan interferensi radio, serta memengaruhi parameter saluran. Jumlah dan jarak subconductor dipilih melalui desain sistem, bukan sekadar memperbanyak kabel.
60. Kondisi apa yang memperbesar kecenderungan corona?
Tegangan yang lebih tinggi, permukaan penghantar yang kasar, jarak antar penghantar yang lebih dekat, dan cuaca buruk dapat meningkatkan medan lokal atau memudahkan ionisasi. Karena itu, bentuk konduktor dan kondisi lingkungan sama pentingnya dengan angka tegangan nominal.
61. Kapan skin effect dapat berkurang?
Skin effect menumpukan arus AC lebih dekat permukaan konduktor. Untuk geometri dan frekuensi yang sama, kenaikan resistivitas material memperbesar kedalaman penetrasi (skin depth), sehingga kecenderungan penumpukan relatif dapat berkurang. Ini tidak berarti material yang lebih resistif otomatis menghasilkan rugi saluran lebih rendah.
62. Apa yang memengaruhi getaran mekanis inti laminasi transformator?
Faktor yang disebut mencakup kekencangan penjepitan, ketebalan laminasi, serta ukuran inti. Getaran juga berkaitan dengan gaya elektromagnetik dan magnetostriksi. Karena itu, pemeriksaan kebisingan tidak cukup hanya menilai ketebalan lembaran inti.
Bagian IV: Pengujian transformator, switchyard, dan sistem proteksi
63. Mengapa dilakukan no-load test pada transformator?
Pengujian tanpa beban membantu menentukan arus magnetisasi dan rugi inti pada kondisi uji. Sisi lain transformator dibiarkan terbuka sesuai prosedur, sementara parameter tegangan, arus, dan daya diukur. Nilai rugi tembaga pada kondisi ini relatif kecil dibanding rugi inti, tetapi asumsi dan sambungan uji tetap harus sesuai metode yang digunakan.
64. Untuk apa Sumpner’s test dilakukan?
Sumpner’s test, atau back-to-back test, digunakan untuk mengevaluasi performa dua transformator yang sesuai di bawah kondisi simulasi beban dengan energi sumber yang lebih rendah daripada pengujian beban penuh langsung. Pengujian ini dapat membantu menilai kenaikan temperatur dan rugi saat beban. Persyaratan kesesuaian kedua unit dan prosedur penyambungannya penting.
65. Mengapa transformator memakai inti besi?
Inti menyediakan jalur fluks magnet dengan reluktansi lebih rendah, sehingga kopling magnet antara belitan primer dan sekunder meningkat. Material dan konstruksi inti tetap menimbulkan rugi histeresis serta eddy current; itulah alasan pemilihan baja listrik dan laminasi.

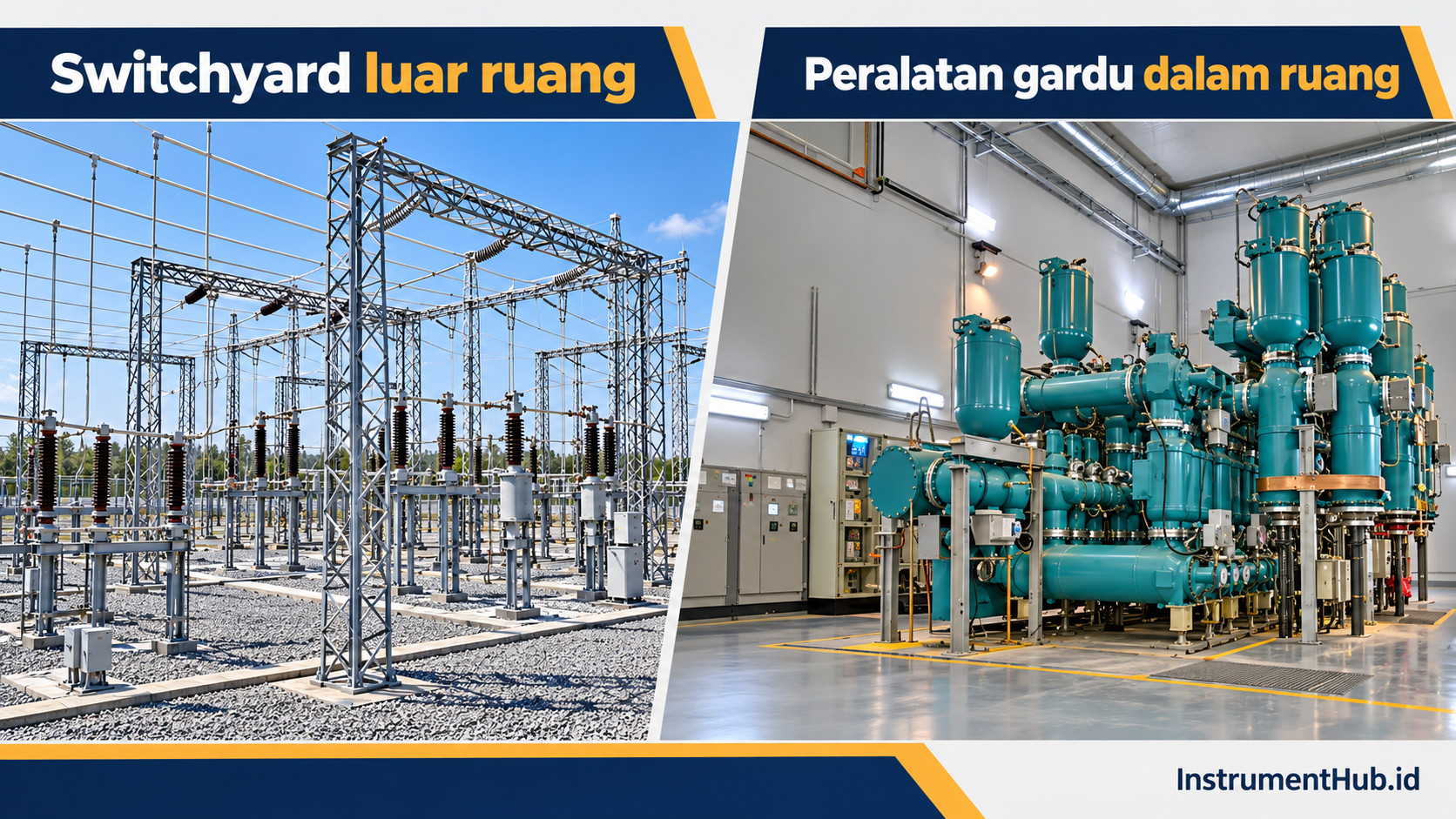

66. Apa fungsi switchyard?
Switchyard adalah bagian jaringan yang menghubungkan pembangkit atau gardu ke saluran transmisi melalui busbar dan peralatan switching. Dengan konfigurasi yang tepat, operator dapat mengalihkan koneksi, mengisolasi peralatan, dan mendukung penyaluran daya. Switchyard tidak boleh disamakan dengan ruang panel kontrol semata.
67. Peralatan apa yang umum ada di switchyard?
Perangkat yang dapat ditemukan antara lain CT, PT/VT, lightning arrester, transformator daya jika bagian dari gardu, isolator, busbar, circuit breaker, earthing switch, dan pada sistem tertentu wave trap untuk komunikasi melalui saluran daya. Keberadaan tiap perangkat bergantung skema gardu dan kebutuhan sistem.
68. Apa saja elemen sistem proteksi listrik?
Elemen utama meliputi relay proteksi, circuit breaker, transduser arus dan tegangan seperti CT/VT, saluran komunikasi bila skemanya memerlukan, sumber DC, serta kabel kontrol. Relay mengambil keputusan berdasarkan pengukuran, sementara breaker melaksanakan pemutusan. Ketergantungan pada catu DC menjelaskan mengapa kesehatan baterai gardu penting.
69. Bagaimana relay mendeteksi gangguan?
Relay membandingkan arus, tegangan, frekuensi, arah daya, impedansi, atau besaran lain dengan logika dan setting proteksi. Contohnya overcurrent relay merespons arus berlebih, sedangkan undervoltage relay merespons penurunan tegangan sesuai setting. Deteksi gangguan bukan sekadar melihat satu angka; selektivitas dan koordinasi waktu menentukan breaker mana yang harus trip.
70. Bagaimana circuit breaker membuka ketika ada gangguan?
Perangkat proteksi atau unit trip mendeteksi kondisi sesuai setting lalu memberi perintah pembukaan. Energi mekanis yang tersimpan pada mekanisme breaker memisahkan kontak, dan sistem pemadaman busur menyelesaikan pemutusan. Rangkaian trip, sumber bantu, serta kemampuan memutus harus sesuai desain proteksi.
71. Mengapa electrical clearance diperlukan?
Clearance menyediakan jarak udara yang memadai antara fasa, antara fasa dan struktur, serta antara bagian bertegangan dan tanah untuk mengurangi risiko flashover. Jarak kerja manusia adalah persoalan keselamatan tambahan yang perlu ditentukan melalui prosedur dan standar tersendiri. Clearance desain tidak boleh dipakai sebagai satu-satunya izin mendekati peralatan hidup.
72. Apa itu gaya hubung singkat?
Arus gangguan besar menimbulkan gaya elektromagnetik pada busbar, konduktor, dan penyangga. Gaya ini dapat menyebabkan gerak atau kerusakan mekanis meski gangguan berlangsung singkat. Karena itu, desain penyangga dan peralatan harus memperhitungkan kemampuan menahan arus hubung singkat.
73. Apa dampak peningkatan arus eksitasi terhadap faktor daya motor sinkron?
Perubahan eksitasi mengubah aliran daya reaktif motor sinkron. Dari kondisi kurang eksitasi, kenaikan eksitasi dapat menggeser faktor daya mendekati satu, lalu menjadi leading jika over-excited. Karena itu, jawaban ‘faktor daya selalu membaik’ tidak lengkap tanpa menyebut kondisi awal.
74. Bagaimana faktor daya motor sinkron yang under-excited?
Motor sinkron yang under-excited umumnya menarik daya reaktif dari jaringan dan beroperasi pada faktor daya lagging. Ketika eksitasi ditingkatkan, kondisi dapat bergeser menuju unity dan kemudian leading. Arus serta batas operasi mesin tetap harus diperiksa.
75. Apa perangkat yang dapat membantu menjaga tegangan ujung penerima?
Synchronous condenser atau perangkat kompensasi reaktif statis dapat membantu mengendalikan profil tegangan dengan mengatur daya reaktif. Pemilihan kapasitas dan lokasi bergantung studi aliran daya serta dinamika jaringan. Perangkat ini melengkapi, bukan menggantikan seluruh metode pengaturan tegangan.
76. Untuk apa baterai digunakan di gardu induk?
Baterai memasok daya DC yang andal untuk rangkaian trip breaker dan fungsi kontrol atau proteksi tertentu saat suplai AC bantu terganggu. Karena trip harus tetap bekerja ketika jaringan bermasalah, kesehatan baterai dan charger menjadi bagian penting dari keandalan proteksi.
77. Di mana mho relay biasanya digunakan?
Mho relay merupakan salah satu karakteristik distance protection yang digunakan pada saluran transmisi, termasuk saluran panjang. Relay ini bekerja berdasarkan impedansi tampak yang dilihat dari terminal pengukuran. Jangkauan zona dan karakteristiknya harus disetel sesuai panjang serta parameter saluran.
78. Jenis relay apa saja untuk peralatan dan saluran?
Contohnya overcurrent, directional, distance, undervoltage, thermal, underfrequency, differential, pilot protection, dan phase-sequence relay. Masing-masing mengawasi fenomena berbeda. Proteksi diferensial cocok untuk zona peralatan tertentu, sedangkan distance protection lazim untuk saluran transmisi; daftar tersebut bukan satu paket wajib di setiap instalasi.
79. Mengapa karakteristik motor induksi berbeda dari transformator?
Keduanya memanfaatkan induksi elektromagnetik, tetapi motor induksi mempunyai celah udara antara stator dan rotor sehingga kebutuhan arus magnetisasinya umumnya lebih besar. Ini memengaruhi faktor daya, terutama pada beban ringan. Efisiensi dan faktor daya bukan besaran yang sama; tidak tepat menyimpulkan efisiensi motor selalu lebih rendah hanya karena faktor dayanya berbeda.
80. Apa itu islanding pada jaringan listrik?
Islanding terjadi ketika sebagian jaringan tetap disuplai sumber lokal setelah terpisah dari jaringan utama. Pada strategi pemisahan terkendali, sistem dapat sengaja dibagi menjadi pulau-pulau dengan pembangkitan dan beban untuk mempertahankan bagian yang sehat. Pemisahan tersebut tidak selalu hanya dipicu penurunan frekuensi, dan islanding yang tidak disengaja harus ditangani oleh skema proteksi yang sesuai.
81. Apa kelemahan transmisi dengan pengaturan tegangan konstan tertentu?
Salah satu konsekuensi konfigurasi yang mempertahankan tegangan melalui kompensasi atau penguatan tertentu dapat berupa peningkatan level arus hubung singkat. Namun frasa ‘constant voltage transmission’ terlalu umum untuk menjadi aturan universal. Evaluasi kasus konkret harus menjelaskan perangkat pengatur, konfigurasi jaringan, serta studi arus gangguannya.
82. Berapa surge impedance saluran udara?
Surge impedance ditentukan oleh parameter induktansi dan kapasitansi saluran, dengan pendekatan Zc = √(L/C) untuk saluran tanpa rugi. Karena geometri dan konstruksi berbeda, satu angka tetap tidak mewakili semua saluran udara. Nilai 100 sampai 200 ohm yang kadang dipakai sebagai jawaban singkat perlu dicek terhadap parameter saluran yang dimaksud, bukan digunakan sebagai konstanta desain.
83. Pengujian apa saja yang dilakukan pada transformator?
Polarity test memeriksa hubungan polaritas terminal primer dan sekunder sebelum sambungan tertentu seperti operasi paralel. Open-circuit/no-load test menilai arus magnetisasi dan rugi inti. Short-circuit test membantu memperkirakan rugi tembaga pada beban dan impedansi. Sumpner’s test pada dua unit yang sesuai dapat mengevaluasi rugi dan kenaikan temperatur pada kondisi simulasi beban. Prosedur uji mengikuti desain serta standar yang berlaku.
84. Gangguan apa saja yang dapat terjadi pada sistem tenaga?
Gangguan hubung singkat mencakup fasa ke tanah, antar fasa, dua fasa ke tanah, dan tiga fasa. Open-circuit fault dapat disebabkan konduktor putus atau satu kutub breaker gagal menutup. Inter-turn fault terjadi ketika isolasi antarlilitan rusak pada motor, generator, atau transformator. Kondisi overload berbeda dari hubung singkat, tetapi sama-sama memerlukan proteksi yang tepat.
85. Insulator apa yang umum digunakan pada saluran 220 kV?
Rangkaian suspension insulator merupakan salah satu pilihan untuk saluran tegangan tinggi seperti 220 kV. Jenis, jumlah unit, material, dan creepage distance ditentukan oleh tegangan, polusi, geometri, serta spesifikasi proyek. Jangan menganggap satu konfigurasi cocok untuk semua lintasan.
86. Di titik mana pembumian saluran transmisi dilakukan?
Pertanyaan ini tidak memiliki jawaban tunggal ‘selalu di ujung pengirim’. Skema pembumian sistem dan kawat tanah berbeda dari portable earthing saat pemeliharaan. Titik dan urutan pemasangan pembumian kerja harus mengikuti prosedur isolasi dan keselamatan yang berlaku pada kedua sisi sumber energi yang mungkin.
87. Untuk apa thermal protection switch digunakan?
Perangkat proteksi termal membantu merespons pemanasan akibat beban lebih pada peralatan yang dilindungi. Waktu respons dan setting harus sesuai kemampuan termal kabel atau mesin. Perangkat termal bukan pengganti otomatis untuk proteksi hubung singkat yang terkoordinasi.
88. Di mana earthing switch dipasang?
Earthing switch ditempatkan sesuai desain switchgear atau gardu untuk membumikan bagian yang telah diisolasi, misalnya di sisi bay atau kompartemen peralatan. Letaknya tidak boleh digeneralisasi sebagai ‘selalu di rangka breaker’. Interlock mencegah pengoperasian pada kondisi yang tidak diizinkan.

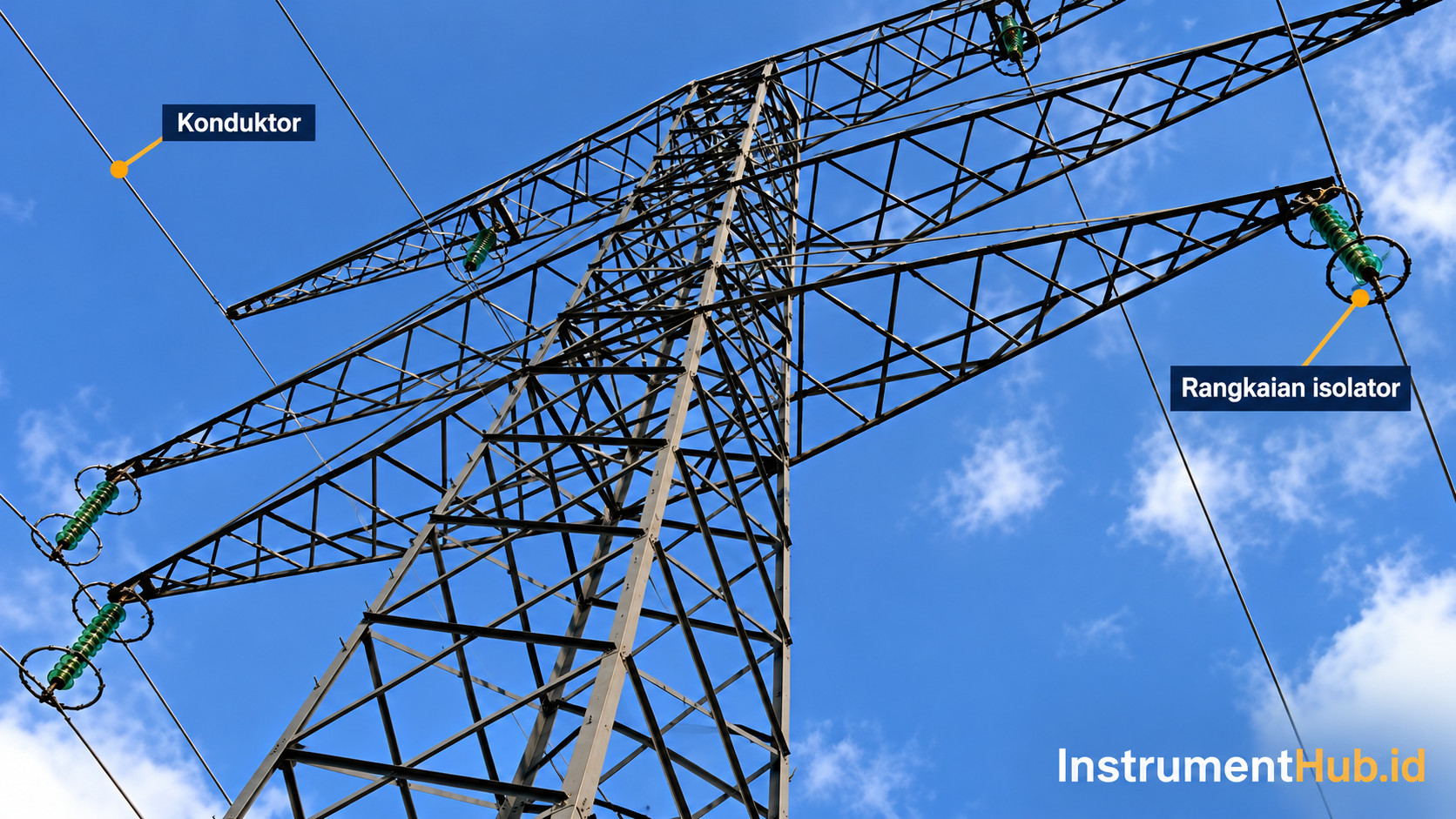

89. Kawat apa yang biasanya berada di atas konduktor fasa pada saluran udara?
Kawat tanah di atas fasa, sering disebut earth wire atau shield wire, membantu melindungi konduktor fasa dari sambaran petir langsung dan menyalurkan arus petir ke menara serta sistem pembumian. Desain dan jumlah kawat pelindung bergantung konfigurasi saluran.
90. Mengapa daya ditransmisikan pada tegangan tinggi?
Untuk daya yang sama, peningkatan tegangan dapat menurunkan arus. Arus yang lebih kecil membantu menekan rugi I²R dan dapat mengurangi kebutuhan luas penampang konduktor pada batas desain tertentu. Namun isolasi, clearance, biaya gardu, dan rugi lain juga meningkat atau berubah, sehingga level tegangan optimum perlu dianalisis.
91. Apa kelebihan distribusi udara dibanding kabel bawah tanah?
Jaringan udara biasanya memerlukan biaya pembangunan awal lebih rendah dan lokasi gangguan lebih mudah diakses untuk perbaikan. Sebaliknya, ia lebih terpapar cuaca dan memerlukan ruang serta clearance. Pilihan akhir bergantung tata kota, keandalan yang ditargetkan, dan biaya sepanjang umur sistem.
92. Apa pengaruh kenaikan tegangan dan faktor daya terhadap efisiensi transmisi?
Dengan daya aktif yang sama, tegangan atau faktor daya yang lebih tinggi cenderung menurunkan arus sehingga rugi resistif dapat turun. Ini menjelaskan potensi perbaikan efisiensi, tetapi tidak membenarkan menaikkan tegangan melewati rating peralatan atau mengabaikan rugi dan batas sistem lainnya.
93. Bagaimana meningkatkan faktor daya pabrik?
Salah satu cara ialah memasang kapasitor shunt di lokasi yang tepat, sering dekat kelompok beban induktif atau pada panel utama sesuai hasil studi. Kompensasi harus mempertimbangkan profil beban, switching, harmonisa, dan risiko overcompensation. Pengukuran sebelum dan sesudah pemasangan diperlukan untuk memastikan hasilnya.
Contoh Nyata: Menjawab Kasus Motor yang Sering Trip
Misalkan motor pompa tiga fasa mengalami trip termal berulang setelah pergantian suplai. Jawaban wawancara yang baik tidak langsung menyimpulkan relay rusak. Pertama, pastikan prosedur keselamatan dan riwayat trip. Kemudian ukur tegangan pada terminal motor saat berbeban, bandingkan arus tiap fasa, periksa sambungan dan kondisi beban mekanis, serta cocokkan setting relay dengan nameplate dan data start motor. Jika tegangan dan arus tidak seimbang, investigasi sisi suplai, contactor, dan sambungan sebelum mengubah setting proteksi. Alur ini menggabungkan konsep tegangan tidak seimbang, proteksi termal, dan pengujian secara praktis.
Kesimpulan
Dalam wawancara teknik elektro, jawaban paling berguna bukan yang paling singkat, melainkan yang membedakan prinsip kerja, kondisi penerapan, dan batasan desain. Hafalkan istilah dasarnya, lalu latih penjelasan tentang alur energi, fungsi proteksi, dan cara memverifikasi masalah melalui pengukuran. Angka contoh dari materi belajar tetap harus diuji terhadap data nameplate, studi sistem, dan standar proyek sebelum diterapkan di lapangan.
