Aplikasi SCADA di Industri, Utilitas Listrik, Air, dan Transportasi

SCADA menghubungkan data lapangan, pemantauan terpusat, dan kendali jarak jauh untuk membantu operator mengelola proses yang tersebar.

Supervisory Control and Data Acquisition (SCADA) adalah sistem berbasis komputer yang mengumpulkan data proses, menyajikannya untuk pemantauan, mengelola alarm, dan mendukung perintah kendali. Dalam penerapannya, SCADA memadukan perangkat lunak dan perangkat keras agar operator dapat mengetahui kondisi peralatan dari ruang kendali atau lokasi lain.

Informasi waktu nyata membantu operator mengenali penyimpangan dan mengambil keputusan lebih cepat. Sistem juga dapat merekam data historis untuk penelusuran kejadian dan analisis kinerja. Namun, cakupan kendali otomatis selalu bergantung pada rancangan dan konfigurasi sistem yang diterapkan.

Apa Saja Fungsi SCADA?

Pada proses industri, fungsi SCADA mencakup pemantauan dan kendali jarak jauh, pengambilan data, pencatatan serta pengarsipan data historis, penampilan tren, pengelolaan alarm, dan penyusunan laporan. Pada proses tertentu, sistem juga mendukung perhitungan proses, penyesuaian sinyal kendali, dan pengelolaan recipe produksi.

Data lapangan dapat dikelompokkan menjadi status perangkat, variabel proses, dan alarm. Status menunjukkan posisi valve atau sakelar dan kondisi pompa. Variabel proses mencakup tekanan, laju alir, suhu, serta level tangki. Alarm memberi perhatian pada kondisi seperti level terlalu rendah, level terlalu tinggi, atau indikasi kebakaran.

Dalam arsitektur yang lebih luas, RTU atau PLC mengumpulkan informasi dari lapangan melalui jaringan tingkat bawah. Host SCADA, HMI, server data waktu nyata, dan jaringan komunikasi menyatukan informasi dari beberapa lokasi. Data terpilih dapat diteruskan ke basis data perusahaan untuk analisis operasional dan pengambilan keputusan.

Sepuluh Bidang Penerapan SCADA

1. Pembangkitan, transmisi, dan distribusi listrik

SCADA dipakai untuk memantau pembangkitan dari masukan bahan bakar hingga keluaran listrik, serta mengawasi switchboard, gardu, jaringan transmisi, dan distribusi. Pada jaringan yang membentang jauh, operator memantau penyaluran daya dan perubahan beban melalui sistem terpusat. Perintah kendali dan respons terhadap fluktuasi beban mengikuti rancangan utilitas yang bersangkutan.

2. Industri manufaktur dan pabrik

Di pabrik, SCADA membantu mengawasi bahan baku dan persediaan, menyelaraskan sistem otomatis, serta memantau target produksi. Jumlah unit yang dihasilkan dan variabel seperti suhu, tekanan, serta kelembapan dapat dicatat pada beberapa tahap proses. Sistem juga dapat memberi antarmuka pengawasan dan kendali untuk robot di lini perakitan.

3. Produksi makanan dan farmasi

SCADA memantau tahap produksi, komposisi pencampuran bahan, serta waktu dan suhu proses. Pencatatan parameter dan kejadian membantu penyusunan bukti proses produksi. Rekaman SCADA mendukung penelusuran mutu, tetapi kesesuaian terhadap standar industri atau regulasi tetap memerlukan prosedur dan validasi yang berlaku di fasilitas tersebut.

4. Telekomunikasi dan sistem berbasis TI

Pada infrastruktur komunikasi, SCADA dapat digunakan untuk mengawasi perangkat berbasis radio, media komunikasi, antena, dan data operasi jaringan yang tersebar. Operator memperoleh gambaran kondisi lokasi jauh tanpa harus selalu berada di lapangan.

5. Pengolahan air, air limbah, dan distribusi air

Operator memantau level serta aliran air pada bendungan dan waduk, pompa sumur, instalasi pengolahan air, serta jaringan pasokan. Sensor laju alir dan parameter kontaminan menyediakan informasi proses. Booster pump dapat dikendalikan untuk membantu menjaga tekanan distribusi sesuai kebutuhan operasi.

6. Pengendalian lalu lintas

SCADA dapat memantau dan mengendalikan lampu lalu lintas, mendeteksi sinyal yang bermasalah, serta membantu pengaturan arus kendaraan. Konsep pengawasan terpusat juga disebut dalam konteks transportasi jalan, rel, dan penerbangan, dengan implementasi yang berbeda pada masing-masing sistem.

7. Lift dan elevator

Pada gedung komersial dan kawasan industri, SCADA dapat digunakan untuk memantau status dan mendukung pengawasan operasi lift atau elevator. Fungsi kendali yang tersedia ditentukan oleh integrasi dengan sistem lift setempat.

8. Gedung dan lingkungan fasilitas

Manajer fasilitas dapat mengawasi sistem tata udara, unit pendingin, penerangan, dan akses masuk dari antarmuka terpusat. Pemantauan ini membantu melihat status peralatan dan menangani gangguan operasional.

9. Minyak dan gas

SCADA digunakan untuk memantau sumur, lokasi pemompaan, tekanan pompa, aliran pipa, serta stasiun kompresor. Penyimpangan parameter dapat terdeteksi dan ditindaklanjuti lebih awal. Sistem pemantauan tersebut mendukung operasi yang aman, tetapi tidak menggantikan sistem proteksi khusus yang dirancang untuk fungsi keselamatan.

10. Angkutan massal dan traksi kereta

Otoritas transportasi dapat memantau dan mengendalikan pasokan listrik untuk kereta bawah tanah, trem, dan bus listrik. Penerapan lain mencakup indikasi sinyal kereta, pelacakan posisi kendaraan, pengawasan perlintasan, serta pengaturan kelistrikan di lokasi yang berjauhan.

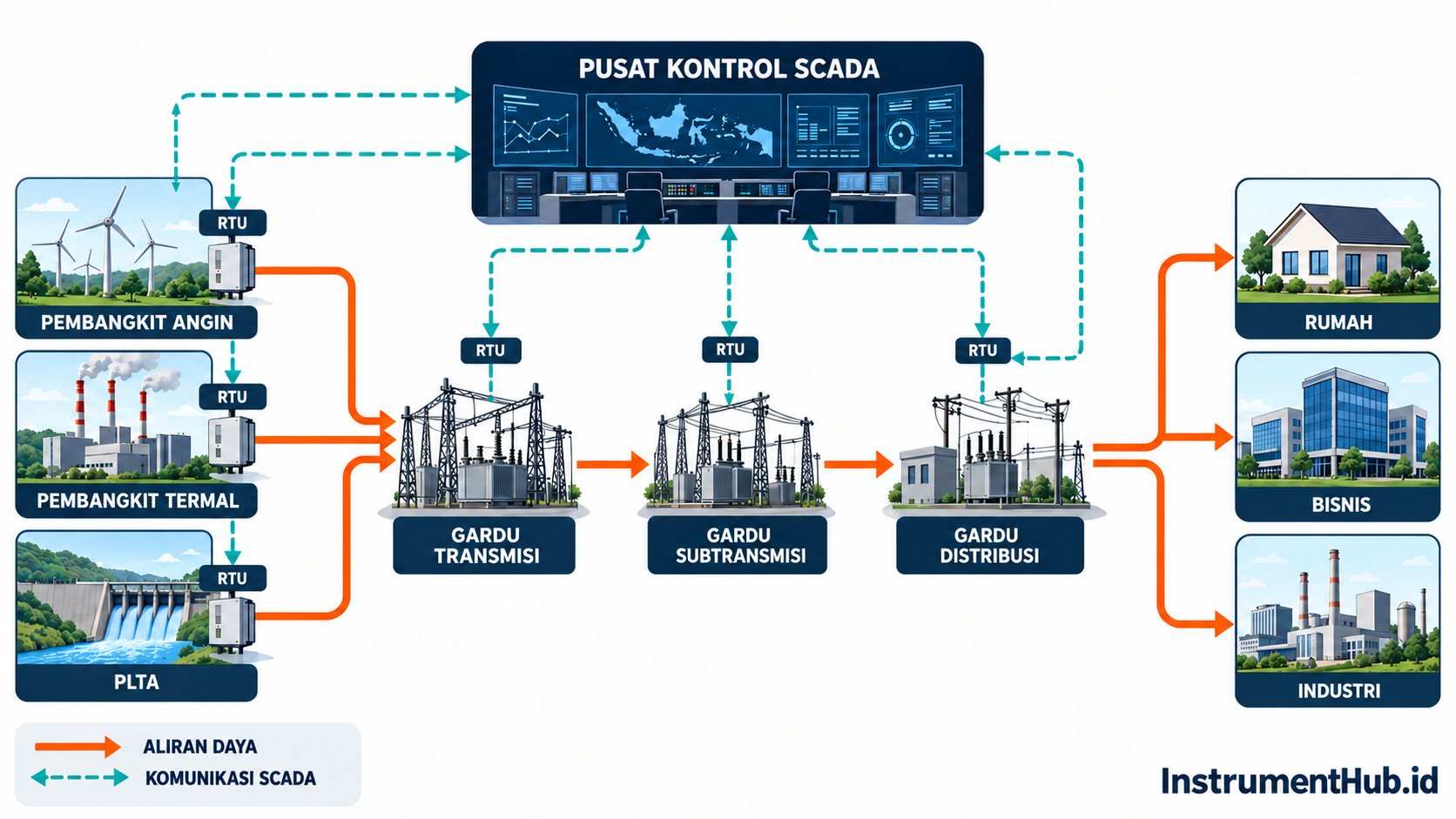

SCADA pada Sistem Transmisi dan Distribusi Tenaga

Di jaringan tenaga, SCADA memberi operator sarana untuk melihat kondisi gardu dan melakukan tindakan sesuai kewenangan operasi. Kemampuan yang dicantumkan dalam penerapan ini meliputi:

• Pengalihan layanan saat gardu menjalani pemeliharaan dan pemulihan layanan setelah gangguan.
• Antarmuka serta interaksi dengan protective relay.
• Pengaturan tegangan, kendali load tap changer, dan pemantauan transformator.
• Pemodelan waktu nyata, isolasi rangkaian secara otomatis bila dirancang, serta tampilan kendali sakelar kolektif.
• Tampilan single-line diagram waktu nyata, log operasi dan pemeliharaan daring, serta diagnosis lewat manajemen alarm.

Pada tingkat perencanaan dan operasi pembangkit, penerapannya dapat meluas ke penjadwalan sumber bahan bakar, optimal power flow, keamanan jaringan, economic dispatch, dan kendali dispatch pembangkitan. Fungsi-fungsi analitik tersebut memanfaatkan data SCADA, tetapi tidak berarti tersedia secara otomatis di setiap instalasi SCADA.

Manfaat untuk utilitas listrik

Potensi manfaat yang disebut untuk sistem tenaga meliputi kualitas layanan dan keandalan yang lebih baik, biaya operasi dan kebutuhan tenaga kerja yang lebih rendah, serta informasi yang lebih baik untuk keputusan rekayasa. Data operasi juga dapat mendukung layanan bernilai tambah, opsi penagihan yang lebih fleksibel, dan akses informasi pelanggan. Dalam perencanaan jaringan, pemanfaatan kapasitas yang lebih baik berpotensi menunda proyek penambahan kapasitas. Besarnya manfaat bergantung pada penerapan dan kondisi utilitas.

Fungsi pada gardu induk

Fitur dasar mencakup pemantauan parameter gardu, kendali jarak jauh terhadap komponen jaringan, safety tagging, cap waktu beresolusi tinggi, dan pelaporan urutan kejadian untuk analisis pascagangguan. Fitur tambahan dapat mencakup demand-side management, kendali Volt/VAR, pemeliharaan preventif, serta deteksi, isolasi, dan pemulihan gangguan.

Aplikasi Analitik untuk Jaringan Utilitas

Sumber membahas perangkat lunak Power Utility Network (PUN) yang menggunakan data SCADA waktu nyata dan menggabungkan teknik matematis dengan logika operasi. Tujuannya membantu operasi jaringan dan otomasi distribusi dengan mempertimbangkan kualitas pasokan serta efisiensi investasi. Istilah PUN digunakan di sini sebagai kelompok aplikasi analitik, bukan sebagai nama standar wajib pada semua sistem SCADA.

Fitur yang dicantumkan meliputi pemodelan komponen, estimasi keadaan jaringan (state estimation), penyaringan data buruk, analisis kontingensi, isolasi gangguan atau pembentukan pulau jaringan, pelepasan beban, penjadwalan Volt/VAR, perhitungan aliran daya untuk dispatcher, analisis hubung singkat, dan pemrosesan topologi jaringan.

Sasaran yang lebih luas mencakup peningkatan efisiensi modal dan energi, mendukung integrasi sumber energi termasuk energi terbarukan, mengurangi kebutuhan energi di bagian pembangkitan dan transmisi, serta memprioritaskan pasokan ke beban penting. Pada pembangkit dan saluran transmisi, informasi SCADA juga membantu operator mengidentifikasi gangguan dan mempercepat upaya pemulihan daya.

Contoh Nyata: Menelusuri Gangguan Pasokan Air

Misalnya, operator melihat level tangki distribusi turun bersamaan dengan tekanan suplai yang melemah. Ia memeriksa tren level dan tekanan, status pompa sumur serta booster pump, lalu melihat alarm dan telemetri RTU dari lokasi terkait. Jika data lapangan menunjukkan pompa berhenti, operator menelusuri penyebabnya sesuai prosedur operasi sebelum memberikan perintah. Setelah penanganan, tren dan catatan kejadian dipakai untuk memastikan level serta tekanan pulih. Alur ini menggambarkan penerapan fungsi pemantauan, alarm, kendali, dan histori, bukan prosedur universal untuk setiap instalasi.

Kelebihan SCADA

Secara ringkas, SCADA menyediakan informasi peralatan waktu nyata, mendukung kendali industri jarak jauh, menyimpan data kinerja untuk analisis berikutnya, dan membantu pemeliharaan yang lebih responsif sehingga waktu henti dapat ditekan. Keuntungan tersebut perlu dibaca sebagai potensi hasil penerapan yang baik, bukan jaminan yang berlaku tanpa syarat.

Pertanyaan yang Sering Diajukan

Apa saja empat jenis SCADA?

Pengelompokan yang sering digunakan adalah SCADA monolitik, terdistribusi, berbasis jaringan, dan berbasis IoT. Ini merupakan klasifikasi arsitektur umum, bukan daftar fitur yang harus dipilih satu per satu.

Apa contoh penggunaan SCADA?

Contohnya adalah transmisi listrik, penyaluran minyak dan gas melalui pipa, distribusi air, serta pemantauan dan pengaturan lampu lalu lintas.

Apa empat fungsi utama SCADA?

Pengambilan data, komunikasi data melalui jaringan, penyajian data kepada operator, dan kendali proses atau peralatan yang terhubung.

Bahasa pemrograman apa yang digunakan SCADA?

Implementasinya tidak memakai satu bahasa universal. Materi ini menyebut C atau bahasa turunannya dan penggunaan antarmuka standar pada banyak sistem. Bahasa dan sarana konfigurasi aktual tetap bergantung pada platform SCADA yang dipakai.

Apa fungsi utama SCADA?

Mengumpulkan informasi dari peralatan lapangan, mengirimkannya ke komputer pusat, lalu menampilkan kondisi proses secara grafis agar operator dapat memantau dan, jika diizinkan, mengendalikan sistem.

Kesimpulan

SCADA dipakai pada fasilitas yang memerlukan visibilitas atas proses dan aset yang tersebar, mulai dari pabrik, jaringan listrik, air, dan minyak serta gas hingga transportasi dan gedung. Nilainya terletak pada keterhubungan data lapangan, alarm, histori, dan antarmuka kendali. Pemilihan fitur serta batas kewenangan kendali harus tetap mengikuti kebutuhan dan desain tiap fasilitas.
