Wellhead Control Panel (WHCP) mengelola energi kontrol, sinyal monitoring, serta perintah shutdown untuk valve keselamatan pada sumur minyak dan gas. Memahami hubungan antara panel, Christmas tree, SCSSV, dan ESD membantu engineer membaca fungsi sistem tanpa mencampuradukkan bagian wellhead dengan sumber tenaga hydraulic.
Pada sumur produksi, tekanan fluida dan potensi pelepasan hidrokarbon menuntut valve yang dapat dioperasikan dan dihentikan sesuai desain keselamatan. WHCP menyediakan antarmuka untuk itu: menerima indikasi kondisi sumur, mengelola hydraulic atau pneumatic supply, lalu menjalankan sequence pada valve yang terhubung. Konfigurasi tiap lapangan tidak identik. Jenis actuator, tekanan kerja, urutan shutdown, serta kebutuhan integrasi harus mengikuti dokumen desain sumur dan hasil penilaian risiko.
Apa itu Wellhead Control Panel?
WHCP adalah sistem panel yang memonitor kondisi wellhead dan mengendalikan valve yang ditetapkan dalam fungsi operasi atau shutdown. Input dapat berasal dari pressure switch atau transmitter pada flowline, temperature/flow instrumentation bila tersedia, local ESD pushbutton, remote ESD, fusible plug, dan sistem kontrol terkait. Outputnya dapat mengatur control pressure menuju actuator valve, mengirim alarm, atau mengeksekusi shutdown sequence.
Banyak konfigurasi menggunakan hydraulic power untuk membuka atau menahan valve pada kondisi operasi. Pada valve dengan fail-close design, pelepasan control pressure akan memungkinkan mekanisme valve menutup. Namun, tidak semua valve, actuator, atau WHCP memiliki prinsip fail-safe yang sama. Jangan menganggap tekanan hydraulic selalu diperlukan untuk menutup valve; lihat datasheet dan shutdown philosophy sistem aktual.
WHCP tidak identik dengan PLC atau SCADA. Logic shutdown dapat berupa pneumatic/hydraulic logic, electrical logic, atau safety-rated controller sesuai desain. PLC dan SCADA mungkin menyediakan monitoring dan remote command, tetapi SCADA biasa tidak otomatis menjadi safety logic solver.
Wellhead dan Christmas tree bukan komponen yang sama
Wellhead menyediakan interface struktural dan pressure containment di bagian atas sumur, termasuk dukungan bagi casing dan tubing. Christmas tree adalah rakitan valve, fittings, gauges, dan kadang choke yang dipasang pada wellhead untuk mengisolasi atau mengatur jalur produksi. Istilah keduanya sering dipakai berdampingan, tetapi komponen tree bukan keseluruhan wellhead.
Pada tree, dapat ditemukan master valve, wing valve, swab valve, choke, dan pressure gauge sesuai desain. Flowline mengalirkan produksi menuju fasilitas berikutnya. SCSSV (Surface-Controlled Subsurface Safety Valve) berada di bawah permukaan dalam completion dan dikendalikan melalui hydraulic control line dari permukaan. SSV (Surface Safety Valve) adalah fungsi valve keselamatan pada permukaan; istilah wing SSV dan master SSV menjelaskan lokasinya pada tree. Tidak semua valve manual pada tree dikendalikan oleh WHCP.
Fungsi dan jenis valve pada Christmas tree
Master valve dan wing valve dapat menyediakan isolasi pada jalur produksi, sementara choke valve mengatur laju aliran dengan membatasi bukaan. Swab valve menyediakan akses dari bagian atas tree untuk operasi well intervention yang dirancang. Susunan ini tidak berarti setiap valve memiliki fungsi tekanan dan cara aktuasi yang sama.
Gate valve umum dipakai untuk isolasi pada tree. Ball valve dapat digunakan untuk shutoff cepat pada konfigurasi tertentu, sedangkan check valve menghambat backflow pada jalur yang memerlukannya. Choke bukan pengganti fungsi isolation valve. Sebagian konfigurasi tree juga menyediakan jalur injection untuk fluida atau chemical, tetapi tidak semua sumur memilikinya. Pilihan valve ditentukan oleh pressure rating, fluida, material, serta kebutuhan operasi dan keselamatan sumur.

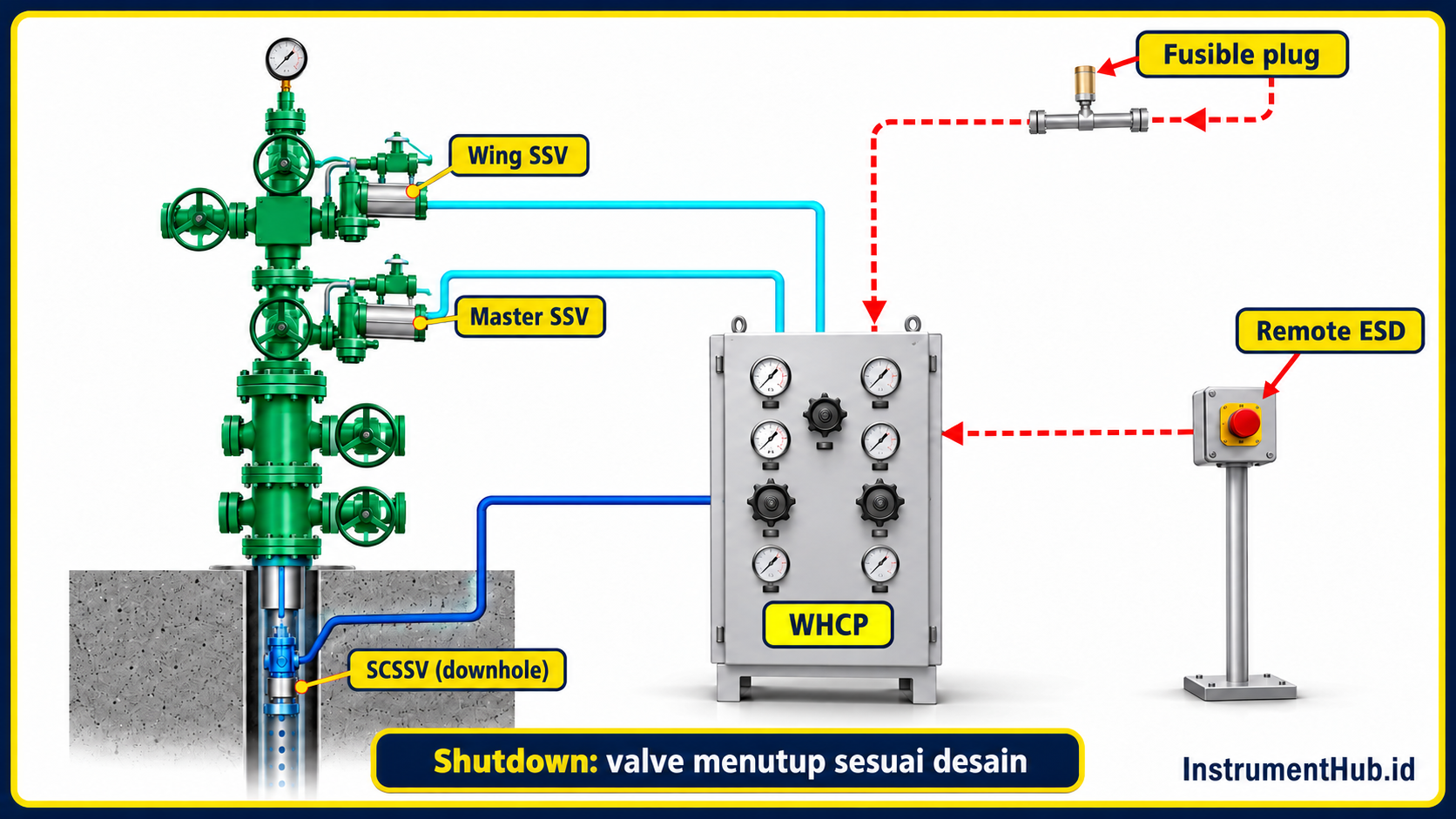

Prinsip kerja WHCP dan shutdown sequence
Pada konfigurasi hydraulic yang umum, reservoir menyuplai fluida melalui strainer menuju hydraulic pump. Pressure header dan accumulator menyediakan energi hydraulic sesuai desain, sementara regulator menghasilkan tekanan yang dibutuhkan pada cabang tertentu. Well control module mendistribusikan control pressure menuju SCSSV dan actuator surface valve, serta menerapkan logic operasi atau shutdown.
Saat kondisi operasi diizinkan, pressure pada control line mempertahankan posisi valve yang dirancang hydraulic-to-open. Ketika ESD demand atau fault tertentu muncul, modul menjalankan shutdown sequence yang ditentukan: control pressure dapat dibuang melalui jalur yang sesuai, actuator bergerak menuju fail-safe position, dan jalur produksi diisolasi. Urutan penutupan wing SSV, master SSV, serta SCSSV dan waktu penundanya harus berasal dari cause and effect, valve datasheet, dan shutdown philosophy proyek. Tidak ada urutan atau angka tekanan universal untuk semua WHCP.
Sebagai gambaran, jalur fungsionalnya adalah:
- Sensor proses atau ESD device mengirim kondisi ke sistem kontrol.
- WHCP mengevaluasi syarat operasi dan mengatur control pressure pada masing-masing valve.
- Jika shutdown demand terjadi, well control module mengubah keadaan actuator sesuai logic yang dirancang.
- Valve bergerak ke fail-safe position dan indikasi tekanan atau status dikirim ke operator.
- Setelah penyebab trip ditangani, prosedur Reset, leak check, dan reopening sequence mengikuti instruksi fasilitas. Mengembalikan ESD pushbutton saja bukan izin untuk membuka sumur.
Fungsi utama WHCP
- Emergency Shutdown (ESD): menjalankan isolasi sumur saat kondisi yang ditetapkan menuntut shutdown.
- Critical parameter monitoring: membaca tekanan flowline, actuator pressure, reservoir level, dan parameter lain yang memang dipasang pada sumur.
- Sequential operation: mengatur opening dan shutdown sequence agar valve bergerak dalam urutan yang ditetapkan desain.
- SCSSV dan SSV control: menjaga atau melepas control pressure sesuai actuator serta cause and effect.
- Operator interface: menyediakan pressure gauges, status indicators, alarms, dan local command untuk tindakan yang diizinkan.
Fusible plug dapat menjadi bagian dari jalur deteksi kebakaran pada desain pneumatic atau hydraulic tertentu. Media sinyal dan hubungannya dengan ESD tidak boleh diasumsikan sebagai kabel elektrik hanya karena tampil pada satu gambar. Demikian pula HIPPS adalah sistem proteksi tekanan tersendiri yang dapat berinteraksi dengan fasilitas sumur, bukan nama satu valve di Christmas tree.
Komponen WHCP dan fungsinya
| Komponen | Fungsi dalam sistem |
|---|---|
| Hydraulic pump | Membangun pressure pada hydraulic header dengan kapasitas dan delivery time yang dipilih berdasarkan kebutuhan actuator serta jarak sumur. |
| Reservoir dan strainer | Menyimpan hydraulic fluid serta menyaring kontaminan sebelum masuk pump; return line dapat mengembalikan fluida sesuai desain. |
| Accumulator | Menyimpan energi hydraulic bertekanan menggunakan gas precharge, lazimnya nitrogen, untuk memenuhi respons dan kebutuhan volume yang ditentukan. |
| Regulator dan relief valve | Mengatur pressure cabang dan melindungi sistem dari overpressure menurut rating komponennya. |
| Hydraulic tubing, check valve, isolation valve, fittings | Menghubungkan supply, control module, dan actuator dengan rating serta material yang sesuai. |
| Well control module | Menangani distribusi control pressure dan logic pengoperasian masing-masing well. |
| Pressure transmitter, pressure switch, level gauge | Memberikan monitoring pressure, trip input, atau indikasi reservoir level sesuai fungsi yang dipasang. |
| Electrical interface dan junction box | Menampung power, motor starter, relay, contactor, terminal, MCB, pushbutton, dan interface ke control system bila diperlukan. |
| SCSSV dan SSV | Valve downhole dan surface yang mengeksekusi fungsi isolasi sesuai desain sumur. |
Hydraulic pump dapat digerakkan manual, electric motor, atau pneumatic drive. Tidak benar bahwa setiap wellhead wajib memiliki dua pump atau bahwa SCSSV selalu memerlukan kategori pressure tertentu yang sama di semua lokasi. Sizing pump, accumulator, reservoir, regulator, dan tubing perlu memperhitungkan actuator volume, stroke requirement, well count, line losses, operating pressure, temperatur, dan response time yang dipersyaratkan.
Instrumentation dan electrical interface
Pressure transmitter pada hydraulic header dapat membantu operator memantau control pressure, sementara flowline pressure switch atau transmitter menyediakan input proses yang relevan untuk alarm atau shutdown. Reservoir level gauge membantu memeriksa ketersediaan hydraulic fluid. Junction box memudahkan terminasi dan troubleshooting, tetapi tetap harus dirancang sesuai hazardous area classification.
Electrical interface dapat mencakup motor starter, power supply, protective devices, local pushbutton, indikator, dan komunikasi ke PLC atau SCADA. Earthing, cable entry, enclosure rating, serta sertifikasi peralatan untuk area berbahaya dipilih menurut lokasi instalasi. Keberadaan PLC biasa tidak cukup untuk menyatakan fungsi ESD memenuhi target SIL.
Jenis konfigurasi WHCP
Ada dua cara pengelompokan yang tidak boleh dicampur: berdasarkan jumlah well yang dilayani dan berdasarkan sumber energi atau cara pengendaliannya.
Berdasarkan jumlah well
- Single-well WHCP: satu panel atau modul melayani satu sumur. Cocok untuk lokasi terpisah atau saat isolasi tiap well perlu sederhana.
- Multi-well WHCP: beberapa well dilayani dalam satu sistem panel. Setiap well tetap memerlukan identifikasi, kontrol, dan shutdown logic yang jelas. Pengelompokan ini lazim dipakai pada fasilitas dengan banyak well, termasuk offshore platform.
Berdasarkan sumber energi dan control method
| Konfigurasi | Ciri dan penerapan yang mungkin |
|---|---|
| Manual hydraulic | Hand pump dan kontrol lokal; tetap dapat dipadukan dengan ESD input menurut desain. |
| Electric-driven hydraulic | Electric motor menggerakkan pump; mudah diintegrasikan dengan electrical control dan remote monitoring bila disediakan. |
| Pneumatic-driven hydraulic | Pneumatic atau instrument gas menjadi penggerak pump atau logic tertentu; kualitas supply gas perlu dijaga. |
| Solar-powered | Solar dan penyimpanan energi memasok perangkat di lokasi remote; perlu memperhitungkan autonomy serta kebutuhan daya. |
Satu sistem bisa menggabungkan beberapa kategori sekaligus. Contohnya, single-well WHCP yang memakai solar-powered electric pump dan hydraulic actuator. Pilihan tersebut bukan jaminan biaya lebih rendah atau cocok untuk semua hazardous area; evaluasi supply, maintenance, dan kebutuhan respons tetap diperlukan.
Pertimbangan desain WHCP
Sizing hydraulic dan control system
Tentukan volume hydraulic fluid untuk stroke actuator, pressure yang diperlukan untuk membuka atau menahan valve, delivery time, pressure drop pada tubing, jumlah well yang dilayani, ukuran accumulator, reservoir, serta duty pump. Pertimbangkan pula penurunan performa akibat temperatur dan jarak ke wellhead. Perhitungan harus memakai data vendor actuator dan kondisi sumur, bukan angka generik dari panel lain.
Flowline safety
Choke berperan mengatur produksi, tetapi bukan pengganti pressure protection. Evaluasi posisi choke, panjang dan rating flowline, pressure sensor, serta kemungkinan shut-in tubing pressure (SITP) melampaui maximum allowable working pressure (MAWP) dari komponen downstream. Kebutuhan pressure relief valve, HIPPS, atau protection layer lain diputuskan melalui engineering assessment. Tidak ada aturan umum bahwa dua choke di setiap ujung flowline selalu wajib.
Testability dan bypass management
Panel yang baik memberi akses untuk menguji pressure switch, transmitter, pilot, dan shutdown path tanpa kehilangan jejak status. Three-way valve, test connection, serta bypass indication dapat digunakan bila tercantum dalam desain. Bypass fungsi keselamatan tidak boleh dilakukan hanya demi kemudahan kalibrasi: perlu izin, penandaan, compensating measures, batas waktu, dan pengembalian status sesuai prosedur fasilitas. Isolation valve pada hydraulic line membantu maintenance, tetapi tidak memberi izin otomatis untuk bekerja pada sistem bertekanan atau menghindari well shutdown.
Masalah umum dan pendekatan troubleshooting
- Leak pada tubing, fittings, atau three-way valve: identifikasi pressure decay, periksa sambungan dan seal sesuai prosedur. Jangan retighten fitting saat masih bertekanan atau memasang sealant sembarang pada koneksi yang tidak dirancang untuk itu. Isolasi dan depressurize lebih dulu sesuai izin kerja.
- Valve atau plunger macet: kontaminasi, korosi, atau kurangnya pelumasan dapat menghambat pergerakan. Periksa kualitas hydraulic fluid, strainer, seal, dan komponen internal dengan prosedur vendor sebelum mengganti atau melumasi.
- PSV mengalami lifting berulang atau tidak reseat: cari penyebab overpressure dan verifikasi set pressure serta kondisi valve melalui personel berkualifikasi. PSV bukan bagian pengganti untuk memperbaiki control logic WHCP.
- Masalah pneumatic supply: liquid carryover pada instrument gas atau material O-ring yang tidak kompatibel dapat mengganggu three-way valve. Periksa gas conditioning, drain, regulator, dan kompatibilitas material.
- Pressure tidak tercapai: periksa reservoir level, kemampuan pump, accumulator precharge, regulator setting, leak, dan indikasi sensor. Jangan mengisolasi proteksi aktif sebagai cara cepat menghilangkan alarm.
Contoh lapangan: tekanan control line SCSSV turun setelah pump berhenti. Engineer mengamankan kondisi sumur sesuai prosedur, membandingkan pressure gauge lokal dengan trend transmitter, lalu mengevaluasi leak pada tubing dan pressure decay accumulator. Precharge, regulator, dan pump diuji sesuai manual. SCSSV tidak diasumsikan berada pada posisi aman hanya dari status di SCADA; indikasi, cause and effect, serta functional test perlu dicocokkan.
Pertanyaan yang sering diajukan
Apa perbedaan WHCP dan HPU?
WHCP adalah sistem kontrol well yang mencakup logic, instrumentasi, operator interface, dan pengendalian valve. Hydraulic Power Unit (HPU) hanya bagian yang membangkitkan dan menyediakan energi hydraulic. HPU dapat berada di dalam paket WHCP atau sebagai unit terpisah.
Mengapa accumulator diperlukan?
Accumulator menyimpan energi hydraulic bertekanan dan membantu memenuhi kebutuhan volume atau respons saat operasi tertentu. Fungsinya ditetapkan dari desain circuit; jangan langsung menganggap accumulator selalu menjadi sumber energi untuk menutup fail-close valve saat ESD. Pada sejumlah desain, valve justru menutup ketika control pressure dilepas.
Apa yang terjadi saat ESD?
Sinyal ESD mengaktifkan shutdown logic yang menggerakkan valve menuju fail-safe position dalam urutan yang telah ditentukan. Untuk banyak konfigurasi fail-close, control pressure dilepas dan valve menutup. Response time, urutan, dan kondisi akhir harus dibuktikan dalam cause and effect serta functional testing.
Apakah WHCP selalu hydraulic?
Tidak. Sumber energinya dapat melibatkan hydraulic, pneumatic, electric, electro-hydraulic, manual, atau solar power. Mekanisme aktuasi SCSSV dan surface valve harus diperiksa dari perangkat yang benar-benar dipasang.
Apakah WHCP mengendalikan choke dan HIPPS?
WHCP terutama mengelola safety valve dan fungsi kontrol yang ditetapkan proyek. Choke atau valve lain mungkin terintegrasi, tetapi tidak selalu. HIPPS adalah sistem proteksi tersendiri yang mencakup sensing, logic, dan final elements, bukan satu valve WHCP.
Standar apa yang relevan?
Pemilihan standar bergantung ruang lingkup dan yurisdiksi. API Spec 6A berkaitan dengan wellhead dan tree equipment, API RP 14C membahas safety systems pada offshore production facilities, dan IEC 61511 relevan bila suatu fungsi diklasifikasikan sebagai Safety Instrumented Function dalam process sector. ATEX atau IECEx berhubungan dengan peralatan untuk explosive atmospheres; NACE/AMPP terkait persyaratan material tertentu. Tidak satu pun label itu, sendirian, membuktikan seluruh WHCP memenuhi target SIL.
Apa peran PLC dan SCADA?
PLC dapat menjalankan control logic atau bertukar status dengan WHCP sesuai arsitektur. SCADA menampilkan monitoring, alarm, trend, dan remote command. Bila PLC menjadi bagian dari safety function, perangkat, logic, independensi, dan verifikasinya harus sesuai persyaratan yang berlaku; SCADA display sendiri bukan bukti well telah terisolasi.
Kesimpulan
WHCP adalah penghubung antara kondisi sumur, sumber energi kontrol, operator, dan valve keselamatan pada wellhead serta Christmas tree. Reservoir, pump, accumulator, regulator, hydraulic circuit, instrumentation, dan electrical interface harus dipahami sebagai bagian dari fungsi yang sama. Rancangan yang baik tidak berhenti pada panel yang bisa membuka valve: ia juga menetapkan shutdown sequence, fail-safe position, testability, pengelolaan bypass, dan pembuktian kinerja seluruh jalur keselamatan.
