Electrical Contactor Interlocking Circuit: Prinsip Kerja, Wiring, dan Aplikasinya

Electrical contactor interlocking merupakan salah satu metode yang banyak digunakan pada rangkaian kontrol motor untuk mencegah dua atau lebih motor beroperasi secara bersamaan ketika kondisi proses mengharuskannya hanya satu motor yang aktif.

Konsep ini memanfaatkan kontak bantu (auxiliary contact) dari contactor untuk mengunci atau memblokir rangkaian contactor lainnya. Dengan demikian, status satu motor dapat menentukan apakah motor lain diperbolehkan untuk beroperasi.

Pada aplikasi industri, metode interlocking banyak digunakan ketika beberapa motor memiliki hubungan operasi tertentu dan pengoperasiannya secara bersamaan dapat menyebabkan kondisi yang tidak diinginkan.

Contohnya adalah sistem dengan tiga motor:

Motor 1 → Motor 2 → Motor 3

dengan aturan bahwa hanya salah satu motor yang boleh aktif pada satu waktu.

Konsep ini dapat diterapkan menggunakan rangkaian kontrol berbasis contactor tanpa harus menggunakan PLC.

Apa Itu Electrical Contactor Interlocking?

Electrical contactor interlocking adalah metode pengendalian yang menggunakan kontak elektrik untuk mencegah dua atau lebih contactor aktif secara bersamaan.

Pada contoh tiga motor, masing-masing motor memiliki contactor:

• MCR 1 → Motor 1
• MCR 2 → Motor 2
• MCR 3 → Motor 3

Kontak Normally Closed (NC) dari masing-masing contactor ditempatkan pada rangkaian kontrol contactor lainnya.

Konsep sederhananya:

MCR 1 ON → MCR 2 OFF dan MCR 3 OFF

MCR 2 ON → MCR 1 OFF dan MCR 3 OFF

MCR 3 ON → MCR 1 OFF dan MCR 2 OFF

Dengan metode tersebut, rangkaian menghasilkan fungsi mutual interlocking.

Mengapa Electrical Interlocking Digunakan?

Ketika beberapa motor memiliki ketergantungan operasi, menjalankannya secara bersamaan mungkin tidak diinginkan.

Interlocking digunakan untuk membatasi kondisi operasi tertentu sehingga urutan atau eksklusivitas motor dapat dipertahankan.

Beberapa manfaatnya adalah:

• Mencegah contactor tertentu aktif bersamaan
• Menghindari operasi motor yang tidak sesuai urutan
• Mengurangi kemungkinan kesalahan pengoperasian
• Membantu melindungi equipment
• Membuat kontrol motor lebih terstruktur
• Mendukung operasi proses yang membutuhkan mutual exclusion

Namun, interlocking bukan pengganti seluruh sistem proteksi motor. Protection seperti overload protection, short-circuit protection, emergency stop, dan perangkat keselamatan lainnya tetap diperlukan sesuai desain sistem.

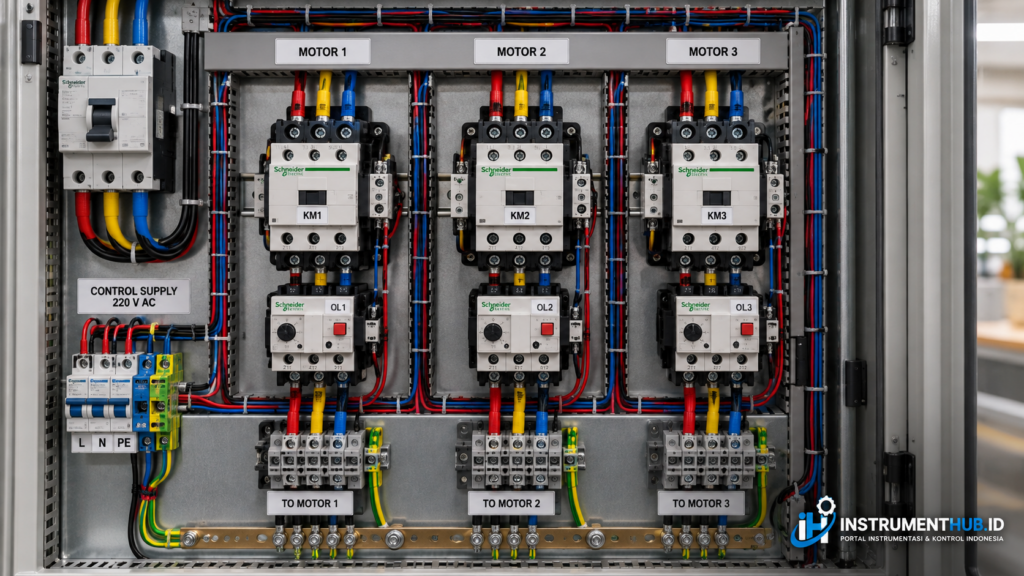

Komponen yang Digunakan

Untuk contoh rangkaian tiga motor, beberapa komponen utamanya adalah:

• Miniature Circuit Breaker (MCB)
• Contactor
• Auxiliary contact
• Contactor coil
• Start push button
• Stop push button
• Three-phase power supply
• Control power supply
• Three-phase induction motor

Komponen tersebut terbagi menjadi dua bagian utama:

Power Circuit

dan

Control Circuit

Keduanya mempunyai fungsi yang berbeda tetapi saling berhubungan.

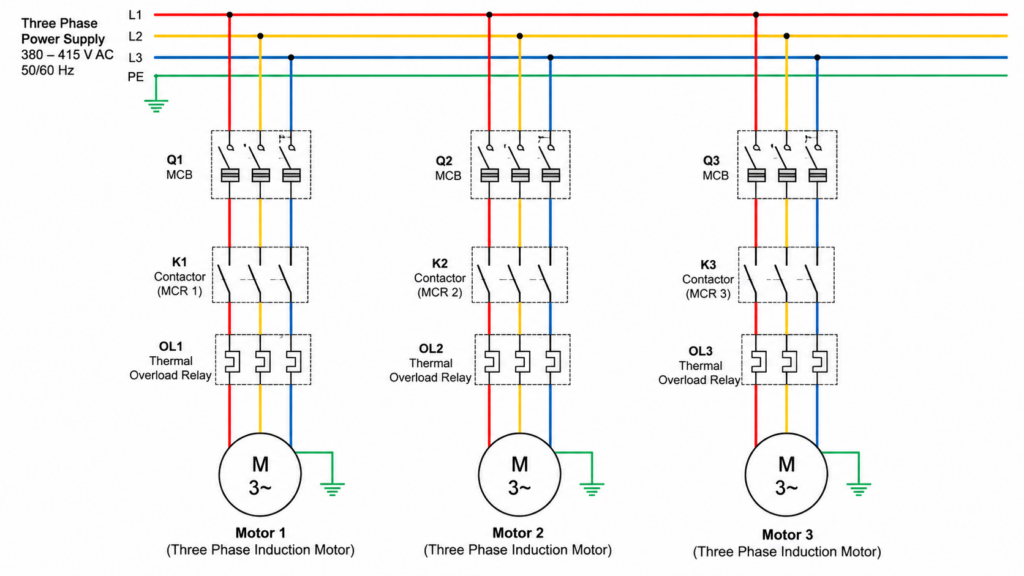

Power Circuit

Pada power circuit, energi listrik digunakan untuk benar-benar menggerakkan motor.

Secara sederhana:

Three-Phase Supply → MCB/Protection → Contactor → Motor

Masing-masing motor memiliki jalur power sendiri.

Contohnya:

Supply → MCR 1 → Motor 1

Supply → MCR 2 → Motor 2

Supply → MCR 3 → Motor 3

Setiap jalur perlu memiliki protection yang sesuai dengan desain motor dan instalasi.

Control Circuit

Berbeda dari power circuit, control circuit mengatur kapan contactor boleh energize atau de-energize.

Pada contoh ini, control circuit menggunakan:

• Start push button
• Stop push button
• Contactor coil
• Auxiliary contact
• Interlocking contact

Control power dapat berasal dari sumber yang sesuai dengan desain sistem, misalnya control supply satu fasa.

Secara sederhana:

Control Supply → Stop → Start → Interlock → Contactor Coil

Ketika tombol start ditekan dan seluruh kondisi interlock terpenuhi, coil contactor akan mendapatkan energi.

Ketika coil aktif, auxiliary contact berubah posisi dan membantu mempertahankan kondisi operasi sekaligus menghalangi contactor lainnya.

Bagaimana Prinsip Holding Circuit Bekerja?

Selain interlocking, rangkaian menggunakan holding circuit atau seal-in circuit.

Misalnya tombol Start Motor 1 ditekan.

Coil MCR 1 mendapatkan energi.

Setelah MCR 1 aktif, salah satu auxiliary contact NO miliknya akan ikut berubah menjadi tertutup.

Kontak tersebut diparalelkan terhadap tombol Start.

Akibatnya, ketika tombol Start dilepas, coil tetap memperoleh jalur energi.

Secara sederhana:

Press Start → MCR 1 Energized → Auxiliary NO Closed → Holding Circuit Active

Dengan demikian, motor tetap berjalan meskipun tombol Start sudah dilepas.

Motor baru berhenti ketika rangkaian kontrol diputus, misalnya melalui tombol Stop atau kondisi trip protection.

Bagaimana Interlocking Bekerja?

Misalkan Motor 1 sedang beroperasi.

Ketika MCR 1 aktif, kontak NC milik MCR 1 pada rangkaian MCR 2 dan MCR 3 akan membuka.

Akibatnya:

MCR 1 ON

menyebabkan:

MCR 2 Cannot Energize

dan

MCR 3 Cannot Energize

Inilah fungsi utama electrical interlocking.

Ketika Motor 1 aktif, tombol Start Motor 2 atau Motor 3 tidak akan menghasilkan contactor energization karena jalurnya telah diputus oleh auxiliary NC MCR 1.

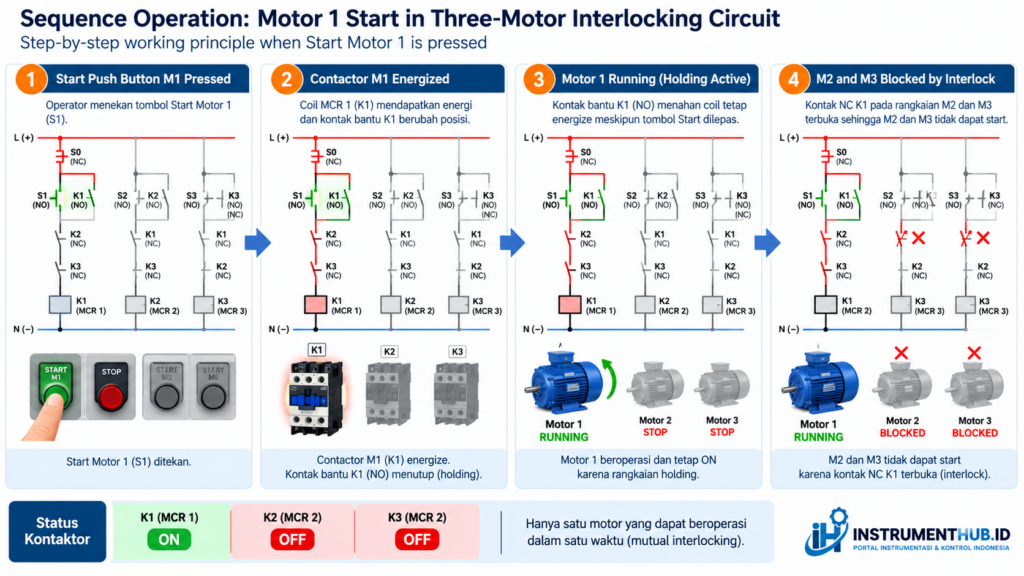

Contoh Operasi Motor 1

Misalkan sistem berada dalam kondisi normal dan semua motor berhenti.

Operator menekan Start Motor 1.

Urutannya:

Start 1 ditekan
↓
MCR 1 coil energize
↓
Motor 1 mendapatkan daya
↓
Auxiliary holding contact MCR 1 aktif
↓
NC interlock MCR 1 membuka jalur MCR 2 dan MCR 3
↓
Motor 2 dan Motor 3 tidak dapat start

Ketika tombol Start 1 dilepas, holding circuit membuat MCR 1 tetap aktif.

Bagaimana Menjalankan Motor 2 atau Motor 3?

Untuk menjalankan motor lain, motor yang sedang aktif harus terlebih dahulu dihentikan.

Misalnya Motor 1 sedang aktif dan operator ingin menjalankan Motor 2.

Urutannya:

Stop Motor 1

↓

MCR 1 De-energized

↓

Interlock MCR 1 kembali ke kondisi normal

↓

Start Motor 2

↓

MCR 2 Energized

↓

Motor 2 Running

Ketika MCR 2 aktif, kontak NC-nya akan memblokir rangkaian MCR 1 dan MCR 3.

Konsep yang sama berlaku ketika operator ingin menjalankan Motor 3.

Contoh Operasi Motor 2

Jika tombol Start Motor 2 ditekan ketika seluruh motor dalam kondisi OFF:

Start 2 → MCR 2 Energize → Motor 2 Running

Ketika MCR 2 aktif:

MCR 2 NC → Membuka jalur MCR 1

dan

MCR 2 NC → Membuka jalur MCR 3

Sehingga Motor 1 dan Motor 3 tidak dapat aktif secara bersamaan.

Contoh Operasi Motor 3

Prinsipnya sama.

Ketika operator menekan Start Motor 3:

Start 3 → MCR 3 Energize → Motor 3 Running

Kemudian kontak NC MCR 3 memblokir rangkaian untuk Motor 1 dan Motor 2.

Dengan demikian, hanya satu motor yang dapat berada pada kondisi RUN pada satu waktu.

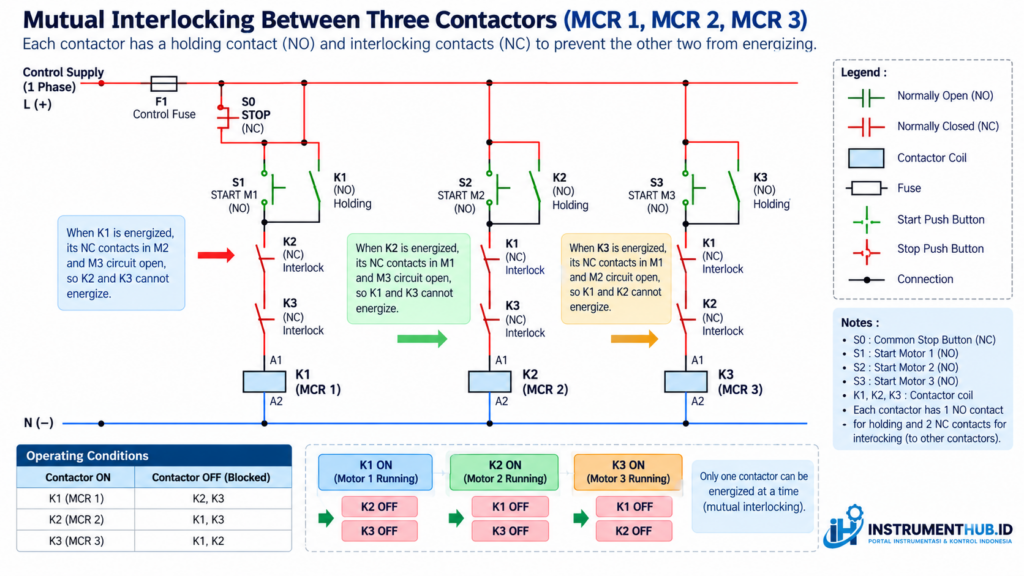

Konsep Mutual Interlocking

Rangkaian tiga motor tersebut dapat digambarkan sebagai:

MCR 1 → interlock MCR 2 + MCR 3

MCR 2 → interlock MCR 1 + MCR 3

MCR 3 → interlock MCR 1 + MCR 2

Artinya, setiap contactor mempunyai pengaruh terhadap jalur control contactor lainnya.

Konsep ini disebut mutual interlocking.

Peran Stop Button

Stop button merupakan bagian penting karena digunakan untuk memutuskan control circuit dan mengembalikan contactor ke kondisi de-energized.

Dalam konfigurasi sederhana ini, satu Stop button dapat digunakan sebagai common stop untuk seluruh motor.

Ketika tombol Stop ditekan:

Control circuit OFF → Contactor de-energized → Motor berhenti

Setelah semua motor berhenti, operator dapat memilih motor mana yang akan dijalankan berikutnya.

Untuk aplikasi aktual, filosofi stop dan emergency stop harus mengikuti desain keselamatan serta kebutuhan proses.

Interlocking Bukan Sekadar Untuk Mencegah Salah Start

Interlocking sering dianggap hanya sebagai cara mencegah operator menekan dua tombol start sekaligus.

Padahal fungsi utamanya lebih luas.

Interlocking dapat digunakan untuk memastikan hubungan operasi antar equipment.

Contohnya:

Pump A RUN → Pump B tidak boleh RUN

atau:

Valve A OPEN → Valve B tidak boleh OPEN

atau:

Motor Conveyor A RUN → Motor Conveyor B hanya boleh RUN pada kondisi tertentu

Jadi, prinsip interlocking merupakan bagian penting dari control logic pada sistem industri.

Electrical Interlocking vs Mechanical Interlocking

Untuk contactor, dikenal pula konsep mechanical interlocking.

Pada electrical interlocking, penguncian dilakukan melalui hubungan kontak elektrik pada control circuit.

Sedangkan mechanical interlocking menggunakan mekanisme fisik untuk mencegah dua contactor berada pada kondisi tertentu secara bersamaan.

Dalam aplikasi yang membutuhkan tingkat keandalan lebih tinggi, kedua pendekatan dapat digunakan sesuai desain equipment dan safety requirement.

Electrical interlocking juga tidak boleh dianggap sebagai pengganti seluruh protective function.

Apa yang Terjadi Jika Interlocking Gagal?

Kegagalan interlocking dapat menyebabkan kondisi operasi yang tidak diinginkan.

Kemungkinan penyebabnya antara lain:

• Auxiliary contact rusak
• Wiring salah
• Terminal longgar
• Contactor contact mengalami failure
• Coil bermasalah
• Jumper salah
• Modification tanpa update drawing

Karena itu, setelah modification atau maintenance, fungsi interlocking perlu diuji.

Cara Testing Electrical Contactor Interlocking

Pengujian dapat dilakukan dengan mengikuti skenario operasi yang telah ditentukan.

Contohnya:

Test 1 — Motor 1 Running

MCR 1 ON

Kemudian coba Start Motor 2.

Expected result:

MCR 2 tetap OFF

Coba Start Motor 3.

Expected result:

MCR 3 tetap OFF

Test 2 — Motor 2 Running

MCR 2 ON

Kemudian coba Start Motor 1 dan Motor 3.

Expected result:

MCR 1 dan MCR 3 tetap OFF

Test 3 — Motor 3 Running

MCR 3 ON

Kemudian coba Start Motor 1 dan Motor 2.

Expected result:

MCR 1 dan MCR 2 tetap OFF

Test 4 — Common Stop

Tekan Stop.

Expected result:

Contactor de-energized → motor berhenti

Setelah itu, pastikan motor yang dipilih dapat dijalankan kembali sesuai prosedur.

Troubleshooting Electrical Interlocking

Jika motor tetap dapat aktif ketika seharusnya terblokir, pemeriksaan dapat dimulai dari:

Auxiliary Contact → Wiring → Terminal → Contactor → Control Voltage

Beberapa kemungkinan masalah:

Motor Lain Tetap Bisa Start

Periksa NC auxiliary contact contactor yang seharusnya membuka jalur interlock.

Contactor Tidak Bisa Start

Periksa:

• Control voltage
• Push button
• Auxiliary contact
• Interlock contact
• Coil
• Fuse atau control protection
• Wiring

Motor Berhenti Ketika Start Button Dilepas

Periksa holding contact.

Kemungkinan auxiliary NO yang digunakan sebagai seal-in contact tidak berfungsi atau wiring holding circuit bermasalah.

Aplikasi Electrical Contactor Interlocking

Konsep interlocking banyak ditemui pada berbagai sistem industri, misalnya:

Conveyor System

Motor conveyor tertentu hanya boleh berjalan ketika motor atau equipment lain berada dalam kondisi tertentu.

Pumping System

Pompa dapat dibuat saling interlock agar hanya pompa tertentu yang aktif sesuai kebutuhan proses.

Manufacturing Machine

Motor dengan fungsi berbeda dapat dikendalikan secara mutual sehingga tidak terjadi operasi yang saling bertentangan.

Process Automation

Interlocking digunakan untuk menghubungkan kondisi motor, valve, sensor, dan equipment lain agar urutan operasi sesuai dengan proses.

Water Treatment

Sistem pompa dan valve sering memiliki interlock berdasarkan level, flow, pressure, atau kondisi equipment lainnya.

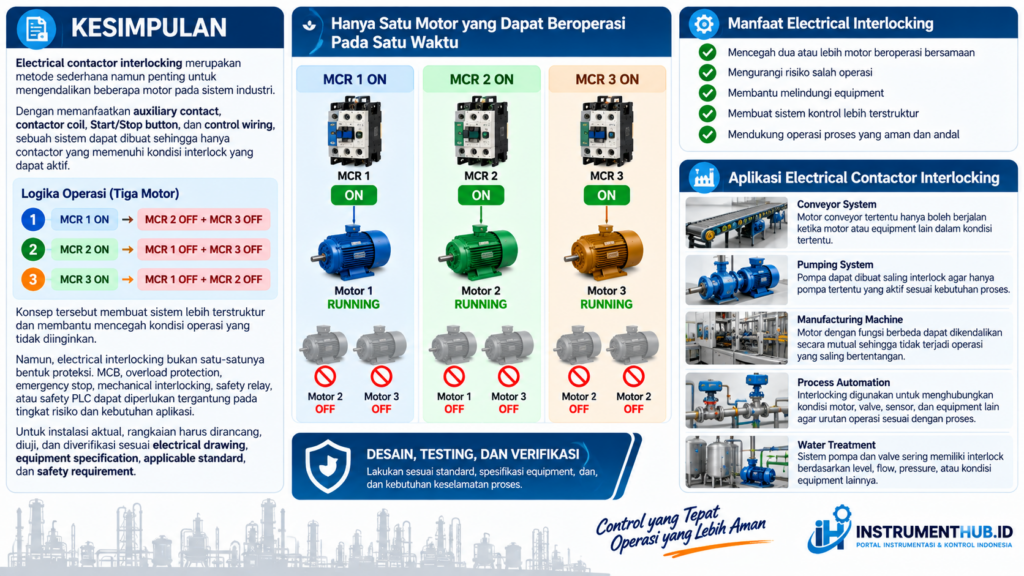

Kesimpulan

Electrical contactor interlocking merupakan metode sederhana namun penting untuk mengendalikan beberapa motor pada sistem industri.

Dengan memanfaatkan auxiliary contact, contactor coil, Start/Stop button, dan control wiring, sebuah sistem dapat dibuat sehingga hanya contactor yang memenuhi kondisi interlock yang dapat aktif.

Pada contoh tiga motor:

MCR 1 ON → MCR 2 OFF + MCR 3 OFF

MCR 2 ON → MCR 1 OFF + MCR 3 OFF

MCR 3 ON → MCR 1 OFF + MCR 2 OFF

Konsep tersebut membuat sistem lebih terstruktur dan membantu mencegah kondisi operasi yang tidak diinginkan.

Namun, electrical interlocking bukan satu-satunya bentuk proteksi. MCB, overload protection, emergency stop, mechanical interlocking, safety relay, atau safety PLC dapat diperlukan tergantung pada tingkat risiko dan kebutuhan aplikasi.

Untuk instalasi aktual, rangkaian harus dirancang, diuji, dan diverifikasi sesuai electrical drawing, equipment specification, applicable standard, dan safety requirement.

FAQ

Apa itu electrical contactor interlocking?

Electrical contactor interlocking adalah metode menggunakan kontak listrik, khususnya auxiliary contact, untuk mencegah dua atau lebih contactor aktif secara bersamaan atau aktif dalam kondisi yang tidak diperbolehkan.

Apa fungsi NC contact pada interlocking?

NC auxiliary contact digunakan sebagai jalur pemblokir. Ketika contactor tertentu aktif, kontak NC tersebut berubah menjadi terbuka dan memutus jalur coil contactor lain.

Apa itu holding circuit?

Holding circuit adalah rangkaian yang mempertahankan coil contactor tetap energized setelah tombol Start dilepas. Biasanya menggunakan auxiliary NO contact dari contactor itu sendiri.

Apakah electrical interlocking sama dengan mechanical interlocking?

Tidak. Electrical interlocking bekerja melalui control circuit dan auxiliary contact, sedangkan mechanical interlocking menggunakan mekanisme fisik untuk mencegah contactor tertentu aktif secara bersamaan.

Apakah satu Stop button dapat digunakan untuk tiga motor?

Dapat, apabila desain control circuit memang menggunakan common stop untuk ketiga motor. Implementasi aktual tetap harus mengikuti kebutuhan proses dan filosofi keselamatan sistem.

Di mana electrical interlocking digunakan?

Interlocking banyak digunakan pada conveyor, pumping system, manufacturing machine, process automation, water treatment, dan berbagai aplikasi yang membutuhkan hubungan operasi antar equipment.

Apakah interlocking menggantikan overload protection?

Tidak. Interlocking mengatur hubungan logika operasi. Overload protection memiliki fungsi proteksi berbeda dan tetap diperlukan sesuai desain motor dan instalasi.
